工作原理
變壓器原理變壓器的工作原理：變壓器利用電磁感應原理，從一個電路向另一個電路傳遞電能或傳輸信號的一種電器
輸送的電能的多少由用電器的功率功率決定。
作用
變壓器是一種靜止的電氣設備。它是根據電磁感應的原理，將某一等級的交流電壓和電流轉換成同頻率的另一等級電壓和電流的設備。作用：變換交流電壓、交換交流電流和變換阻抗。
原理簡介

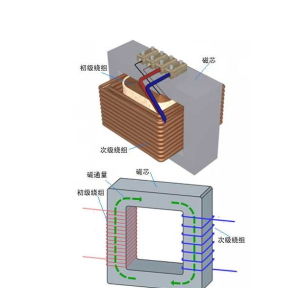

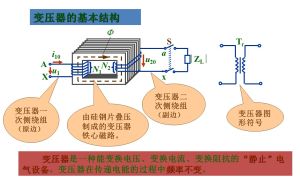

Satons變壓器主要套用電磁感應原理來工作。具體是：當變壓器一次側施加交流電壓U1，流過一次繞組的電流為I1,則該電流在鐵芯中會產生交變磁通，使一次繞組和二次繞組發生電磁聯繫，根據電磁感應原理，交變磁通穿過這兩個繞組就會感應出電動勢，其大小與繞組匝數以及主磁通的最大值成正比，繞組匝數多的一側電壓高，繞組匝數少的一側電壓低，當變壓器二次側開路，即變壓器空載時，一二次端電壓與一二次繞組匝數成正比，即U1/U2=N1/N2,但初級與次級頻率保持一致，從而實現電壓的變化。
特性參數
電源變壓器
變壓器原理工作頻率變壓器鐵芯損耗與頻率關係很大，故應根據使用頻率來設計和使用，這種頻率稱工作頻率。
額定功率在規定的頻率和電壓下，變壓器能長期工作，而不超過規定 溫升的輸出功率。
額定電壓指在變壓器的線圈上所允許施加的電壓，工作時不得大於規定值。
電壓比指變壓器初級電壓和次級電壓的比值，有空載電壓比和負載電壓比的區別。
空載電流變壓器次級開路時，初級仍有一定的電流，這部分電流稱為空載電流。空載電流由磁化電流（產生磁通）和鐵損電流（由鐵芯損耗引起）組成。對於50Hz電源變壓器而言，空載電流基本上等於磁化電流。
空載損耗指變壓器次級開路時，在初級測得功率損耗。主要損耗是鐵芯損耗，其次是空載電流在初級線圈銅阻上產生的損耗（銅損），這部分損耗很小。
效率指次級功率P2與初級功率P1比值的百分比。通常變壓器的額定功率愈大，效率就愈高。
絕緣電阻表示變壓器各線圈之間、各線圈與鐵芯之間的絕緣性能。絕緣電阻的高低與所使用的絕緣材料的性能、溫度高低和潮濕程度有關。
高頻變壓器
變壓器原理頻率回響指變壓器次級輸出電壓隨工作頻率變化的特性。
通頻帶如果變壓器在中間頻率的輸出電壓為U0，當輸出電壓（輸入電壓保持不變）下降到0.707U0時的頻率範圍，稱為變壓器的通頻帶B。
初、次級阻抗比變壓器初、次級接入適當的阻抗Ri和Ro,使變壓器初、次級阻抗匹配，則Ri和Ro的比值稱為初、次級阻抗比。在阻抗匹配的情況下，變壓器工作在最佳狀態，傳輸效率最高。
低頻變壓器
對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示。如電源變壓器的主要技術參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能。對於一般低頻變壓器的主要技術參數是：變壓比、頻率特性、非線性失真、磁禁止和靜電禁止、效率等。
電壓比簡介
變壓器保護裝置是集保護、監視、控制、通信等多種功能於一體的電力自動化高新技術產品，是構成智慧型化開關櫃的理想電器單元。該產品內置一個由二十多個標準保
變壓器原理護程式構成的保護庫，具有對一次設備電壓電流模擬量和開關量的完整強大的採集功能（電流測量通過保護CT實現）。
運行原理
變壓器差動保護裝置是變壓器的主保護，是按循環電流原理裝設的。主要用來保護雙繞組或三繞組變壓器繞組內部及其引出線上發生的各種相間短路故障，同時也可以用來保護變壓器單相匝間短路故障。在繞組變壓器的兩側均裝設電流互感器，其二次側按循環電流法接線，即如果兩側電流互感器的同級性端都朝向母線側，則將同級性端子相連，並在兩接線之間並聯接入電流。
