概述

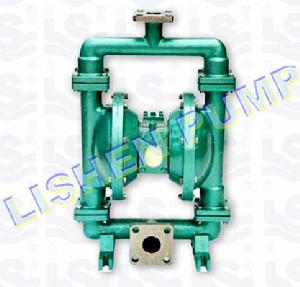

QBY型氣動隔膜泵是一種新型輸送機械,採用壓縮空氣為動 力源,對於各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡,已形成化生產,產品質量深受好評。這種泵的主要特點是不需灌引水,既能抽送流動的液體,又能輸送一些是易流動的介質,吸程高、揚程可調(0-50米)氣源壓力只須大於1kg/cm2即能工作,絕對防火防爆,具有潛水泵、自吸泵、雜質泵、禁止泵、泥漿泵的一切功能和輸送機械的許多特點。
主要用途
:
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、朱古力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鑽好後,用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪,駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強鹼、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液分離設備的前級送壓裝置。
工作特性
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵,其工作原理近似於柱塞泵,由於氣動隔膜泵工作原理的特點,因此氣動隔膜泵具有以下特點:
(1)泵不會過熱:壓縮空氣作動力,在排氣時是一個膨脹吸熱的過程,氣動泵工作時溫度是降低的,無有害氣體排出。
(2)不會產生電火花:氣動隔膜泵不用電力作動力,接地後又防止了靜電火花
(3)可以通過含顆粒液體:因為容積式工作且進口為球閥,所以不容易被堵。
(4)對物料的剪下力極低:工作時是怎么吸進怎么吐出,所以對物料的攪動最小,適用於不穩定物質的輸送
(5)流量可調節,可以在物料出口處加裝節流閥來調節流量。
(6)具有自吸的功能。
(7)可以空運行,而不會有危險。
(8)可以潛水工作。
(9)可以輸送的流體極為廣泛,從低粘度的到高粘度的,從腐蝕性得到粘稠的。
(10)沒有複雜的控制系統,沒有電纜、保險絲等。
(11)體積小、重量輕,便於移動。
(12)無需潤滑所以維修簡便,不會由於滴漏污染工作環境。
(13)泵始終能保持高效,不會因為磨損而降低。
(14)百分之百的能量利用,當關閉出口,泵自動停機,設備移動、磨損、過載、發熱
(15)沒有動密封,維修簡便避免了泄漏。工作時無死點。
工作原理
在泵的兩個對稱工作腔中中各裝有一塊隔膜,由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥,通過配氣機構將壓縮空氣引入其中一腔,推動腔內隔膜運動,而另一腔中氣體排出。一旦到達行程終點,配氣機構自動將壓縮空氣引入另一工作腔,推動隔膜朝相反方向運動,從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥,使膜片向右運動,則室的吸力使介質由入口流入,推動球閥進入室,球閥則因吸入而閉鎖;室中的介質則被擠壓,推開球閥由出口流出,同時使球閥閉鎖,防流,就這樣循環往復使介質不斷從入口處吸入,出口處排出。
型號意義
例如:QBY-40
QBY - 氣動隔膜泵;
40 - 進出口直徑(mm)
性能參數
型號 | 流量 (m3/h) | 揚程 (m) | 出口壓力 (kgf/cm2) | 吸程 (m) | 最大允 許能 過顆粒 直徑 (mm) | 最大供氣 壓力 (kbf/cm2) | 最大供氣 消耗量 (m3/min) | 材料 | |||
鋁合金 | 不鏽鋼 | 鑄造鐵 | 增強聚丙烯 | ||||||||
QBY-10 | 0~0.8 | 0~60 | 6 | 5 | 1 | 7 | 0.3 | ○ | ○ | ○ | ○ |
QBY-15 | 0~1 | 0~60 | 6 | 5 | 1 | 7 | 0.3 | ○ | ○ | ○ | ○ |
QBY-25 | 0~2.4 | 0~60 | 6 | 7 | 2.5 | 7 | 0.6 | ○ | ○ | ○ | ○ |
QBY-40 | 0~8 | 0~60 | 6 | 7 | 4.5 | 7 | 0.6 | ○ | ○ | ○ | ○ |
QBY-50 | 0~12 | 0~60 | 6 | 7 | 8 | 7 | 0.9 | ○ | ○ | ○ | ○ |
QBY-65 | 0~16 | 0~60 | 6 | 7 | 8 | 7 | 0.9 | ○ | ○ | ○ | - |
QBY-80 | 0~24 | 0~60 | 6 | 7 | 10 | 7 | 1.5 | ○ | ○ | ○ | - |
QBY-100 | 0~30 | 0~60 | 6 | 7 | 10 | 7 | 1.5 | ○ | ○ | ○ | - |
