產品概述

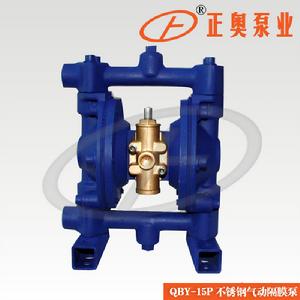

上海正奧泵業有限公司2012年設計部對QBY氣動隔膜泵的外形進一步改進,機械外觀更加完美;並對性能的進一步加強,效率更高;正奧公司而且熟練的掌握QBY氣動隔膜泵生產工藝使價格更加優惠是低於同行業價格的10%-30%直銷。歡迎選擇上奧牌氣動隔膜泵。QBY-10型氣動隔膜泵是目前國內最新穎的一種採用壓縮空氣為動力源,通過氣閥往復運動分配空氣,帶動隔膜擠壓輸送介質的容積式泵,該泵集雜質泵、自吸泵、泥漿泵、禁止泵、潛水泵等輸送機械的優點。該系列泵具有結構美觀,良好的物理抗性,經久耐用等特點,對於各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡,尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題,該系列產品可利用普通乾淨的工業氣或儀表氣,在0.1公斤的低壓下啟動,在正常輸送狀況下節約用氣量30%以上,是新一代的節能性泵種,具有良好的市場前景。
正奧公司目前已形成系列化生產,共有八種規格直徑:φ10mm(3/8')、φ15mm(1/2')、φ25mm(1')、φ40mm(11/2')、φ50mm(2')、φ65mm(21/2')、φ80mm(3')、φ100mm(4')。五種材質:鋁合金、鑄鐵、不鏽鋼、工程塑膠、襯裡(襯膠隔膜泵,襯氟隔膜泵)。隔膜泵根據不同液體介質分別採用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。
該泵自1996年投產以來,已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位採用,安置在各種特殊場合,用來抽送種常規泵不能抽吸的介質,均取得了滿意的效果。
主要用途
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、朱古力等。2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鑽好後,用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪,駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強鹼、強腐蝕液體。
15、各種高溫液體最高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
性能參數
型 號 | 流量 m/h | 揚程 m | 出口壓力 kgf/cm | 吸程 m | 最大允許 通過顆粒 φ(mn) | 最大供氣壓 Kgf/cm | 最大空氣 消耗量 m/min |
QBY-10 | 0~0.8 | 0~50 | 6 | 5 | 1 | 7 | 0.3 |
QBY-15 | 0~1 | 0~50 | 6 | 5 | 1 | 7 | 0.3 |
QBY-25 | 0~2.4 | 0~50 | 6 | 7 | 2.5 | 7 | 0.6 |
QBY-32 | 0~6 | 0~50 | 6 | 7 | 4.0 | 7 | 0.6 |
QBY-40 | 0~8 | 0~50 | 6 | 7 | 4.5 | 7 | 0.6 |
QBY-50 | 0~12 | 0~50 | 6 | 7 | 8 | 7 | 0.9 |
QBY-65 | 0~16 | 0~50 | 6 | 7 | 8 | 7 | 0.9 |
QBY-80 | 0~24 | 0~50 | 6 | 7 | 10 | 7 | 1.5 |
QBY-100 | 0~30 | 0~50 | 6 | 7 | 10 | 7 | 1.5 |
