產品特點
球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直於通道的軸線旋轉，從而達到啟閉通道的目的。
該球閥既具有廣式球閥體積小、安裝方便的特點,又具有國標法蘭球閥全通徑不易泄漏的優點,一舉改變了以往廣式法蘭球閥流量小,易泄漏的痼疾,也解決了國標法蘭球閥過於笨重的缺點,而球閥閥體可採用精鑄造工藝,外形美觀大方。全通徑、大徑量,連線尺寸符合廣式法蘭球閥標準,預計將在越來越多的管道上得到廣泛的使用。
適用範圍
城建、化工、冶金、石油、製藥、食品、飲料、環保
結構

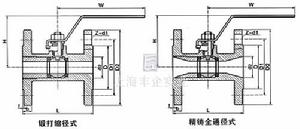

q11f法蘭整體式球閥結構圖連線尺寸及重量
適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品 Q11F-16C、Q11F-25C
Q11F-40C A105、45 1Cr18/1Cr18Ni9Ti 不
銹
鋼
SS304 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類 Q11F-16P、Q11F-25P
Q11F-40P SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類 Q11F-16R、Q11F-25R
Q11F-40R SS316/Cr18Ni12M°2Ti SS316/1Cr18Ni12M°2Ti
注:填料倉整體法蘭球閥結構尺寸與方式法蘭球閥相同,別外我公司不定期生產填料倉內螺紋球閥,廣泛用於燃氣、化工、石油等行業。
