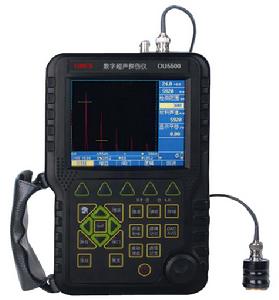

OU5100探傷儀

OU5100探傷儀是一款全數字攜帶型超音波探傷儀，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。

檢測原理與性能

OU5100是一款全數字攜帶型超音波探傷儀，它能夠快速便捷、無損傷、精確地進行

OU5100探傷儀

工件內部多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。既用於實驗室，也用於工程現場檢測。本儀器廣泛套用在各地特檢院、建設工程質量檢測站、機械製造業、鋼鐵冶金業、鋼結構製造、船舶製造、石油天然氣裝備製造等需要缺陷檢測和質量控制的領域，也廣泛套用於航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
一、功能特點
1. 全中文操作鍵膜，簡捷易懂
2. 全中文顯示，主從式選單，並設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術領先。全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。高性能安保電池模組便於拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模組使儀器連續工作時間延長到八小時以上；
3. 儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。

二、主要技術參數

1.檢測範圍： (0～6000)mm
2.工作頻率： (0.5～15)MHz
3.聲速範圍： (1000～9999)m/s
4.動態範圍： ≥32dB
5.垂直線性誤差：≤3%
6.水平線性誤差：≤0.2%
7.分 辨 力： >33dB(5P14)
8.靈敏度餘量： 60dB(深200mmФ2 平底孔)
9.數字抑制： (0～80)%，不影響線性與增益
10.電噪聲電平： ≤10%
11.探傷通道：50組探傷工作通道
12.探頭接口：Q9-Q9
13.探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭
14.閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數
15.報 警： 蜂鳴報警，LED 燈報警
16.電 源： 直流(DC)9V；鋰電池連續工作6～8小時以上
17.外型尺寸： 263×170×61(mm)
18.環境溫度： (-10～50)℃
19.相對濕度： (20～95)%RH
註：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的

三、放大接收

1.檢波方式：正半波、負半波、全波、射頻檢波
2.濾波頻帶(0.5～15)MHz，根據探頭頻率全自動匹配，無需手動設定。
3.閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數
4.增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB 步進值，獨特的全自動增
5.益調節及掃查增益功能，使探傷既快捷又準確

四、探傷功能

1.波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值
2.Φ值計算：直探頭鍛件探傷找準缺陷最高波後自動計算、顯示缺陷當量尺寸
3.缺陷定位：實時顯示缺陷水平、深度(垂直)、聲程位置
4.缺陷定量：缺陷當量dB 值實時顯示

五、發射脈衝

脈衝幅度：低、中、高分級選擇，適用探頭範圍廣
脈衝寬度：固定寬度，不可調
探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及解析度的不同工作要求
