攜帶型超音波探傷儀原理
BSN900攜帶型超音波探傷儀攜帶型超音波探傷儀功能和特點
■100個探傷通道

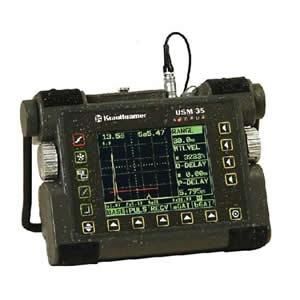

攜帶型超音波探傷儀 ■內置探傷標準，可自由調出
■集超聲檢測、測厚雙重功能於一機
■真彩顯示器：多種顏色可選、亮度可調
■高速USB和RS232兩種接口與計算機通訊
■PC-soft可自動生成探傷報告
■實時顯示SL、EL、GL、RL定量值
■大容量、高性能鋰電池，連續工作時間可達7-10小時
■手帶、掛帶、腰帶，更適合於現場、野外、高空作業
■體積小、重量輕，便於現場操作
套用行業
廣泛套用於科研、電力、石化、冶金、鑄造、汽車、機械、軍工、鋼結構、鍋爐壓力容器、壓力管道、航空航天、鐵路交通等多個領域。探傷功能
●DAC：曲線自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償，滿足任意標準；隨增益改變自由浮動
●AVG：鑄鍛件探傷工具，自動計算缺陷φ值
●半跨距：清晰分辨回波次數
●曲線包絡和波峰記憶：實時檢索並記錄缺陷最高波
●曲面修正：曲面工件探傷，修正曲率換算
●自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑φ值）；
●自由切換三種標尺（深度d、水平p、距離s）
●自動增益：自動將波形調至屏高的80%
●B掃描：清晰顯示縱截面圖
內置多種探傷標準
●JB/T11345-1989●JB/T4730-2005，也可根據用戶需求置入標準
缺陷定位、定量、定性分析
●缺陷定位：實時顯示深度D、水平值P、聲程值S
●缺陷定量：實時顯示SL、EL、GL、RL定量值
實時顯示孔狀缺陷Φ值
●缺陷定性：通過波形，人工經驗判斷
超聲收發與能量放大
●發射能量：低、中、高●輸出阻尼：50、75、150、500
●頻帶範圍：0.2～20MHz
包括0.2-1MHz，0.5-5MHz，2-20MHz三個頻帶
●檢波方式：正半波、負半波、全波、射頻
●收發模式：單晶、雙晶、穿透
●硬採樣頻率為150MHZ，波形高度保真
●重複發射頻率：100-1000HZ
●閘門信號：單閘門、雙閘門，峰值或邊緣讀數
●增益調節：手動調節110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節。
聲光報警
●閘門報警：進波報警、失波報警●DAC報警：自由設定SL、EL、GL、RL報警
●報警形式：聲音報警、發光二極體（光）報警
數據存儲
●記憶體100個探傷通道：存儲校準參數及探傷標準，需要時可自由調出，無需攜帶試塊●記憶體500個A掃波形
顯示屏
●高清晰TFT彩色液晶顯示屏●LED背光、高亮度、強光下清晰顯示
●5.7英寸（122.0×92.0）大螢幕，無視角
●刷新頻率高於100HZ，無拖影，高速探傷不漏檢
控制接口
●RS232-USB接口：與計算機通訊其它
●時鐘記錄：實時記錄探傷日期、時間，並存儲●檔案名稱稱組成：英文、數字及特殊符號
●支持線上升級探傷儀主機功能
技術參數
掃描範圍：0～10000mm鋼縱波工作頻率：0.2MHz～20MHz
垂直線性誤差：≤3%
水平線性誤差：≤0.1%
靈敏度餘量：＞62dB（深200mmΦ2平底孔）
分辨力：＞42dB（5N14）
動態範圍：≥32dB
噪聲電平：＜8%
硬採樣頻率：150MHz
重複發射頻率：100~1000HZ
聲速範圍：100～20000（m/s）
工作方式：單晶探傷、雙晶探傷、穿透探傷
數字抑制：（0～80）%，不影響線性與增益
工作時間：連續工作7小時以上（鋰電池）
環境溫度：（-20～70）℃（參考值）
相對濕度：（20～95）%RH
外型尺寸：210×150×45（mm）
