簡介

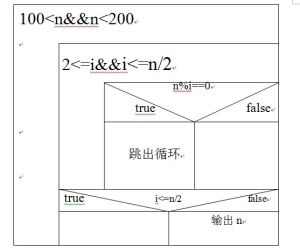

N-S圖也被稱為盒圖或CHAPIN圖。流程圖由一些特定意義的圖形、流程線及簡要的文字說明構成，它能清晰明確地表示程式的運行過程。在使用過程中，人們發現流程線不一定是必需的，為此，人們設計了一種新的流程圖，它把整個程式寫在一個大框圖內，這個大框圖由若干個小的基本框圖構成，這種流程圖簡稱N-S圖。
結構
種基本程式結構的N-S圖1.順序結構N-S圖
順序結構2.選擇結構N-S圖
選擇結構3.循環結構N-S圖
1)當型循環
當型循環2)直到型循環
直到型循環描述工具
N-S圖是無線的流程圖,又稱盒圖1973年美國學者I.Nassi和B.Shneiderman提出
三種基本結構
P1
P2
P3
P
Yes
No
S1
(S2)
當P
P
S
S
優點
它強制設計人員按SP方法進行思考並描述他的設計方案，因為除了表示幾種標準結構的符號之處，它不再提供其他描述手段，這就有效地保證了設計的質量，從而也保證了程式的質量；NS圖形象直觀，具有良好的可見度。例如循環的範圍、條件語句的範圍都是一目了然的，所以容易理解設計意圖，為編程、複查、選擇測試用例、維護都帶來了方便；
NS圖簡單、易學易用，可用於軟體教育和其他方面；
功能域（即某一個特定控制結構的作用域）有明確的規定，並且可以很直觀地從N-S圖上看出來；
它的控制轉移不能任意規定，必須遵守結構化程式設計的要求；
很容易確定局部數據和全局數據的作用域；
很容易表現嵌套關係，也可以表示模組的層次結構。
