簡介

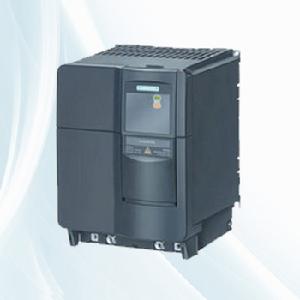

西門子MM430風機水泵專用型變頻器
MM430（MicroMaster430）是全新一代標準變頻器中的風機和水泵類變轉矩負載專家。功率範圍7.5kW至250kW。它按照專用要求設計，並使用內部功能互聯（BiCo）技術，具有高度可靠性和靈活性。控制軟體可以實現專用功能：多泵切換、手動/自動切換、旁路功能、斷帶及缺水檢測、節能運行方式等。
特徵
· 380V-480V±10%，三相，交流，7.5kW-250kW；
· 風機和泵類變轉矩負載專用；
· 牢固的EMC（電磁兼容性）設計；控制信號的快速回響；
·傳動平穩，輕鬆無憂
功能
控制功能
·線性v/f控制，並帶有增強電機動態回響和控制特性的磁通電流控制（FCC），多點 v/f控制；
· 內置PID控制器；
· 快速電流限制，防止運行中不應有的跳閘；
·數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個；
· 具有15個固定頻率，4個跳轉頻率，可程式；
· 採用BiCo技術，實現I/O連線埠自由連線；
· 集成RS485通訊接口，可選PROFIBUS-DP通訊模組；
· 靈活的斜坡函式發生器，可選平滑功能；
· 三組參數切換功能：電機數據切換，命令數據切換；
風機和水泵類專用功能
o 多泵切換
o 旁路功能
o 手動/自動切換
o 斷帶及缺水檢測
o 節能方式
保護功能
·過載能力為140%額定負載電流，持續時間3秒和110%額定負載電流，持續時間60秒；
· 過電壓、欠電壓保護；
· 變頻器過溫保護；
· 接地故障保護，短路保護；
· I2t電動機過熱保護；
· PTC/KTY電機保護。
套用實例
套用實例一
單台電機，單台MM430，實現恆壓供水。並啟用節能模式。
硬體需求：帶標準信號輸出的壓力表。壓力表可以線性的根據管道里壓力的大小輸出0~20mA，或者4~20mA，或者0~10VDC的信號。滿量程時輸出最大值。
接線方法：壓力表信號接到AI0。模擬量通道配置正確。比如假設壓力表滿量程為10Mpa，目標管道壓力4Mpa，表輸出為0~20mA信號，接到變頻器3、4號端子上則需要將變頻器外殼上ADC類型的相應的DIP撥碼撥到上面，表示輸入為電流型信號（默認為電壓型）。設定參數p756.0=2。通過r754.0可以看到水壓表的百分比反饋值。
套用實例二
單台電機，單台MM430，實現恆壓供水。並啟用節能模式。
硬體需求及接線方法如手冊圖所示。
變頻器控制電機MV，採用PID控制算法。變頻器三個數字量輸出來控制電機M1~M3的起動器。
工作過程：當MV單獨工作時，如果MV已滿載，但水壓仍不能滿足要求，那么DO1起動M1；如果MV和M1都滿載，那么DO2起動M2，以此類推。如果MV降到最低頻率水壓仍過高，那就關掉M1或M2或M3，以減小水壓。
