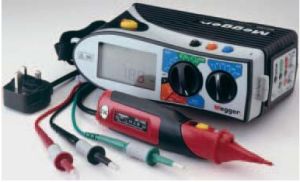

MFT系列多功能測試儀

MFT系列多功能測試儀集成了16種測試功能
不跳閘迴路阻抗測試，自動RCD測試

樽祥儀器

背光LCD設計
標準絕緣測試
帶信號燈測試表筆
系列多功能測試儀
MFT系列多功能測試儀簡介
MEGGER出品功能強大的整合測試儀器，市場口碑極好的MEGGERMFT系列多功能測試儀之一，
MFT系列多功能測試儀功能有：
系列多功能測試儀迴路測試：
不跳閘0.01歐迴路測試
電源電壓，相位檢測
大電流迴路測試
相－地，相－N，相－相測試
PFC預估
RCD測試
自動RCD測試
RCD斜率測試測跳閘電流
標準RCDS
可選RCD
萬用表功能
AC–DC電壓測試（500V量程）
導通性測試
200mA標準測試0.01歐‐99k歐
蜂鳴快速導通測試
測試線夾調零功能
絕緣測試
250v，500v，1000v標準測試電壓
自動放電
安全告警與安全鎖閉電路技術參數
MFT系列多功能測試儀
MFT1500系列
絕緣測試
導通測試
迴路測試
1000v
500v
250v
200mA
測試線調零
帶蜂鳴器
測最大阻抗
大電流測試
15mA不跳閘
MFT系列多功能測試儀
RCD測試背光
PSCC預估
3相安全測試
可調測試電流
斜率測試
自動測試
0度180度
25v50v可選
MFT1501/2
3000歐
MFT1502/2
3000歐
MFT1552
3000歐
測試
MFT系列多功能測試儀
電源範圍
電壓a.c.:
0V-500V50/60Hz±2%±2位數
電壓d.c.:
0V-500V±2%±2位數
絕緣測試範圍（EN61557-2）
系列多功能測試儀短路電流:<2mA
250V0.01MΩ-99.9MΩ
500V0.01MΩ-299MΩ
1000V0.01MΩ-499MΩ
導通測試歐姆:0.01Ω-99.9Ω（±2%±2位數）
100Ω-99.9co（±5%±2位數）
蜂鳴器
可選擇界限有2Ω,5Ω,10Ω,20Ω,50Ω,100Ω
開路電壓4-5Vd.c.
測試電流:
>200mA@2Ω
系列多功能測試儀測試導線歸零:
達到9.99Ω（零點設定測試按鈕）
迴路測試範圍（EN61557-3）
線/接地（單相）
0.01Ω-9.99Ω（±5%±0.03Ω）
10.0Ω-89.9Ω（±5%±0.5Ω）
90Ω-899Ω（±5%±5Ω）
900Ω-3.00kΩ（±5%±20Ω）
系列多功能測試儀主電源:
55V-480V45Hz到65Hz
低電流迴路（不跳閘）
15mA
0.01Ω-2.00kΩ（±5%±0.03歐姆）.
主電源:
55V-280V45Hz到65Hz
相相
25A
0.01Ω-19.99Ω（±5%±0.03Ω）
電源:
55V-270V45Hz到65Hz
預測短路電流PSC
預測故障電流=電壓/迴路阻抗
1A-199A1A解析度
0.02kA-1.99kA10A解析度
2.0kA-19.9kA100A解析度
RCD量程（EN-61557-6）
電源:
100V-270V45Hz到65Hz
量程:
1000mA,500mA,300mA,100mA,30mA,10mA
類型:1/2I-1/2或者選擇RCD額定電流
I–一倍選擇RCD額定電流
5I–五倍RCD額定電流
RAMP–斜坡測試顯示實際的跳閘電流。
電流精確度:
±3%
系列多功能測試儀操作溫度:
-5到+40oC
儲存溫度
-25到65oC
最高海拔
2000m
防塵和防水符合IP54標準
MFT系列多功能測試儀尺寸:
150mmhighx85mmwidex235mmdeep
系列多功能測試儀
跳閘時間精確度:
±1%±1ms
電源
8x1.5V鹼電池類型LR6
電池:
1x9V鹼電池類型PP3
保險絲:
7A（SIBA70-065-63）
安全標準
雙層絕緣符合IEC1010-1:2001標準,CATIII300V相對地,500V相對相.
探針設計符合IEC1010-031:2002標準,雙層絕緣，CATIII,300V對地,500V
相對相.EMC
符合IEC61326包含修正No.1
MFT系列多功能測試儀環境
MFT系列多功能測試儀貨單號MFT1500系列
