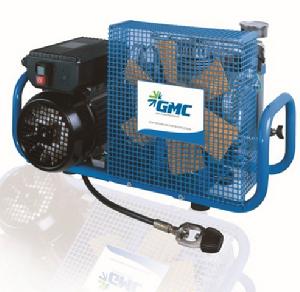

MCH6,是蓋瑪特公司生產的呼吸空氣壓縮機。

簡介

MCH6是蓋瑪特(gas master)公司生產的呼吸空氣壓縮機,此系列分別有MCH6/ET,MCH6/EM,MCH6/SH等型號.又分STANDARD和COMPACT.

用途

MCH6系列產品主要用潛水和消防行業的正壓式空氣呼吸器氣瓶的空氣充填,因其質量好,重量輕,排氣工作壓力高,價格經濟,也被用於CNG汽車改裝.氣密試驗,射擊,彩彈等行業.

工作原理

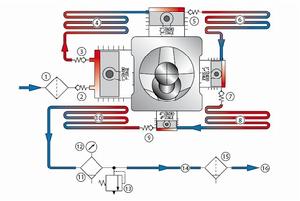

MCH6是一台四缸四級的高壓空氣壓縮機.工作原理出圖所示.
純淨空氣經空氣過濾器(1)過濾後經(2)一級氣缸進氣閥進入一級氣缸,經一級氣缸壓縮後,經過(3)一級氣缸排氣閥進入(4)一級氣缸冷卻器,冷卻後的氣體進入二級氣缸,壓縮後的氣體通過(5)進入(6)二級冷卻器,冷卻後的氣體進三級氣缸,經三級氣缸壓縮後通過(7)進入(8)三級冷卻器,冷卻後的氣體進入四級氣缸,經四級氣缸壓縮後的氣體通過(9)進入(10)四級冷卻器,壓縮並冷卻後的氣體進入(11)油水冷凝器,進入(15)活性碳分子篩過濾器,過濾後的純潔空氣經(16)軟管排出。
(12)壓力表 (13)安全閥 (14)連線管

技術特點

MCH6/EM STANDAR

Charging rate:
充氣速度
100 L/min – 6m³/h
100升/分鐘
Filling time cylinder:
充瓶時間
6.8L0-300bar/25.5min
12L0-200bar/30min
Working pressure:
工作壓力
225 Bar / 3300 Psi
300 Bar / 4300 Psi
Full load Amp:
全負荷電流
14A(230V-50/60Hz)
Driven by:
驅動方式
Single-phase electric motor
單相馬達
Power:
功率:
2,2 Kw
Dimensions:
體積
height 35cm, width 65cm, depth 39cm
Dry weight:
淨重
39,5 Kg / 87 lbs
Noise pressure:
噪音
81,7 dB
81,7分貝
Number of stages and cylinders:
壓縮機氣缸數
4
Lubricating oil capacity:
潤滑油加注量
300 cc (0,3 L) / 10 FL. OZ.
Lubricant:
潤滑油
CE 750
Oil/mosture separator:
油/水分離
After last stage
末級油水分離器
Filtration:
過濾器
Filter cartridge activated carbon and molecular sieve
活性碳和分子篩過濾器
suction filter:
吸入過濾器
2 micron paper - 25 micron polyester
2微米紙過濾器或25微米聚酯過濾器
breathing air:
呼吸空氣標準:
EN 12021 CGA E
歐盟12021 美國CAG E
 MCH6/ET STANDAR
Charging rate:
充氣速度
100L/min – 6m³/h – 3,5 CFM
100升/分鐘
Filling time cylinder:
充瓶時間
6.8L0-300bar/20.4min
12L0-200bar/24min
Working pressure:
工作壓力
225 Bar / 3300 Psi
300 Bar / 4300 Psi
Full load Amp:
全負荷電流
6,7A (400V-50/60Hz)
Driven by:
驅動方式
Three-phase electric motor 380V
三相馬達380V
Power:
功率:
3 Kw
Dimensions:
體積
height 35cm, width 65cm, depth 39cm
Dry weight:
淨重
39 Kg/ 85 lbs
Noise pressure:
噪音
83 dB
83分貝
Number of stages and cylinders:
壓縮機氣缸數
4
Lubricating oil capacity:
潤滑油加注量
300 cc (0,3 L) / 10 FL. OZ.
Lubricant:
潤滑油
CE 750
Oil/mosture separator:
油/水分離
After last stage
末級油水分離器
Filtration:
過濾器
Filter cartridge activated carbon and molecular sieve
活性碳和分子篩過濾器
Suction filter:
吸入過濾器
2 micron paper - 25 micron polyester
2微米紙過濾器或25微米聚酯過濾器
Breathing air:
呼吸空氣標準:
EN 12021 CGA E
歐盟12021 美國CAG E
 MCH6/SH STANDAR
Charging rate:
充氣速度
100 L/min - 6 m³/h - 3,5 CFM
100升/分鐘
Filling time cylinder:
充瓶時間
6.8L0-300bar/20.4min
12L0-200bar/24min
Working pressure:
工作壓力
225 Bar / 3300 Psi
300 Bar / 4300 Psi
Rpm pumping unit:
充氣泵轉速
2800
Driven by:
驅動方式
Honda Petrol engine
本田汽油發動機
Power:
功率:
3,6 Kw / 5,5 HP @ 3600 rpm
Dimensions:
體積
height 35cm, width 78cm, depth 32cm
Dry weight:
淨重
37 Kg/ 81.5 lbs
Noise pressure:
噪音
80,5 dB
80.5分貝
Number of stages and cylinders:
壓縮機氣缸數
4
Lubricating oil capacity:
潤滑油加注量
300 cc (0,3 L) / 10 FL. OZ.
Lubricant:
潤滑油
CE 750
Oil/mosture separator:
油/水分離
After last stage
末級油水分離器
Filtration:
過濾器
Filter cartridge activated carbon and molecular sieve
活性碳和分子篩過濾器
Suction filter:
吸入過濾器
2 micron paper - 25 micron polyester
2微米紙過濾器或25微米聚酯過濾器
Breathing air:
呼吸空氣標準:
EN 12021 CGA E
歐盟12021 美國CAG E

操作方法

​
安裝

請將機組安放在水平表面上。請確保全裝區域能保證機組良好通風、散熱。請確保全裝區域不存在灰塵、爆炸、腐蝕和火災危險。當機組在40℃以上環境溫度運行時,請使用空調為使用空間降溫。請確保機組距離牆體超過1M。請確保機組與天花板距離超過1.5M。請確保全裝區域良好照明,各種部件和指示標貼清楚可見

加油

在每次使用壓縮機前都必須先檢查油位,加入潤滑油(型號CE750)0.3L,正常的油位應在油針刻度的兩點之間。當油位低於刻度時請不要使用,加入少許的潤滑油到指定的油位刻度後方可繼續使用。加入的潤滑油也不能高於油位刻度,油位過高會引起閥門的堵塞。

連線電源

壓縮機的電源分為MCH6/EM單相220V、18A和MCH6/ET三相380V、6.5A。要求單獨控制的電源,220V的直接接上電源便可使用,380V為三根火線和一根地線,在接線時要注意電機的鏇轉方向(注意機身上的轉向標誌)。如發現方向不正確,將三相中的任意兩相位置互換即可,註:電壓過低時電機的轉速會變慢或無法啟動,電壓過高時會可能會導致電機燒壞,請確保電壓正常後再使用。

啟動MCH6

以上工作都準備就緒後就可以啟動壓縮機了,開機之前先打開排污閥,按下開關後啟動機器,再關閉排污閥,排污閥關閉後壓力表指針開始逐漸上升。壓力上升至225/300BAR後安全閥就會排氣,指針將停止在225/300BAR的位置。由於安全閥的保護作用,壓力不會再上升。打開氣瓶瓶閥後,氣體進入瓶內,壓力表指針將再次回到0BAR的位置,之後再次上升,等再次上升至225/300BAR後安全閥排氣,這時氣瓶充滿。當氣瓶充滿時先關閉瓶閥,然後關閉電源開關,再打開排污閥泄壓,壓力表指針歸零後就可以取下氣瓶。
註:充氣過程中每15分鐘左右打開排污閥排污一次!

修理維護

更換食品級合成潤滑油

壓縮機在磨合期間,工作25小時後必須第一次更換潤滑油,以後每工作250小時更換一次。如果機器長期不使用,應每三個月試運轉一下。壓縮機內的潤滑油時間過長會失效,因此每一年或根據季節的變化需要更換一次。切誤使用普通的潤滑油(如車用潤滑油等),否則會造成壓縮機嚴重損壞。此外,普通的潤滑油因高溫壓而產生有毒物質可能使人致癌。每次放油前先讓壓縮機在無壓的情況下運行2-3分鐘,這樣便於缸內的潤滑油進行攪拌並排出其中的雜質。

過濾系統維護

過濾系統分為空氣過濾器和活性炭油水過濾器,空氣過濾器位於進氣口處,壓縮機每工作25小時時需要檢查一次,防止進氣口因灰塵過多而堵塞。灰塵太多時可以用清水和洗潔劑清洗,風乾後可以繼續使用(建議更換)。如果無法再次使用時必須更換。活性炭油水過濾器需壓縮機每工作50小時後進行一次更換,如果長期不更換,活性炭飽和後將起不到過濾作用,充氣時會摻混進油水導致氣瓶放出的氣有異味,對人體有害。時間過長還可能導致油濾的損壞,損壞後活性炭會外漏並造成冷凝管的堵塞而導致壓縮機的損壞

故障排除
故障現象 原因分析 處理方法
無法充氣到標定壓力並自動停機 1、 檢查電源的電壓(220V/380V)是否過低,電源功率是否足夠,電源線是否過長而造成電壓和電源功率過低*
2、 檢查運轉電容器(EM)是否失去容量,或容量變低。
3、 檢查電源線是否連線正確(ET),相線與地線是否連線到正確的位置
更換進線電線,或與供電部門聯繫
請按要求正確接線
更換電容器
按說明書正確接線
無法啟動 1、 檢查電壓是否過低
2、 檢查電源插頭是否接觸良好
3、 檢查啟動電容器和運轉電容器(EM)是否失去容量,或是容量變低
4、 用手是否能撥動風扇,如果不能撥動,返廠維修
5、 檢查電源線是否接錯(ET),相線與地線是否接錯
6、 氣缸抱死
同上
接好電源
更換電容器
返廠維修
正確接好電源線
與供貨商聯繫
充氣慢,或無法充到標定壓力 1、 檢查兩隻排污閥是否關嚴
2、 檢查安全閥是否在未達到標定壓力時就開始排氣
3、 檢查管線的各個接口是否漏氣
4、 檢查充瓶閥是否漏氣
5、 檢查油過濾芯是否堵塞
6、 檢查進氣過濾芯是否堵塞
7、 機器內部故障
8、 壓力表故障或不準
9、 皮帶鬆了
擰緊排污閥
重新調定
擰緊接口
接口是否正確
更換
更換
返廠維修
更換壓力表
調緊皮帶

注意事項

​
 使用MCH6/ET/EM/SH充氣泵時必須的操作及保養程式。所以請事先認真閱讀並嚴格執行,任何違反說明所造成的後果不在本公司的保修範圍內。請注意以下幾點:
請勿超過容器允許壓力等級
對過濾系統做好保養
避免受污染的空氣進入進氣口
不得超出最高工作壓力
仔細閱讀操作手冊
只允許專管人員操作本充氣泵
操作時,不得放置任何物體在充氣泵上
運轉時,確保無任何人或物體接觸運作的部件
確保進氣為清潔無有害的氣體
必須在拔掉充氣泵電線插頭及泄壓後,才能進行維護工作
定期檢查是否漏氣或漏油
不得焊接損壞的高壓氣管
充氣管必須處於良好的工作狀態,必須特別注意接口處
