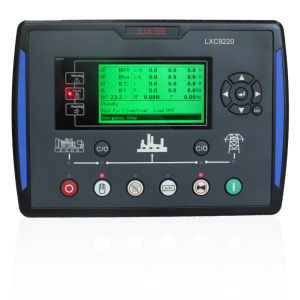

產品介紹：
LXC9220電站自動化控制器用於單台柴油發電機組自動化及監控系統，採用32位微處理器和嵌入式實時系統技術，實現發電機組的自動開機/停機、多種參數精密測量、報警保護及“三遙”功能。控制器採用大熒幕液晶(240*128LCD)圖形顯示器，在一個頁面下可顯示幾乎全部的重要參數，省卻翻頁。同時可顯示中文、英文及其他多種語言，全部參數可從控制器面板調整，也可使用PC機通過USB，RS232，RS485，LINK或GPRS遠程調整及監測。其結構緊湊、接線簡單、可靠性高，可廣泛套用於各種類型的發電機組自動化系統，還可用於消防水泵，空壓機的自動化控制系統。LXC9220：在LXC9210基礎上增加了市電電量監測和市電/發電自動切換控制功能(AMF)，特別適用於單機自動化系統。
產品性能及特點：
1、採用240x128LCD顯示，帶背光，多語言界面操作包括：中文、英文、西班牙文、俄語。可以在一個頁面下顯示大部分的參數，省卻頻繁的切換頁面查看，使得操作更加方便；2、具有SMS功能，當發電機組有報警時可以自動向所設定的5個電話號碼傳送報警信息，也可以通過簡訊來控制發電機組和查閱發電機組狀態。具備先進的物聯網功能，通過GPRS行動網路和網際網路的互聯，在任何有網路的地方都可以遠程監控；（需裝GPRS模組：LXI680）
3、採集並顯示市電/發電三相電壓、三相電流、相序、頻率、有功功率，無功功率，功率因數，電能，發動機的各種感測器數據；
4、市電具有過壓、欠壓、過頻、欠頻、缺相、逆相序警告功能，發電具有過壓、欠壓、過頻、欠頻、過流、過功率、逆功率、缺相、逆相序警告和停機保護功能；
5、三個固定模擬量感測器(溫度，油壓，液位元)，兩個可程式模擬量感測器可設定成溫度或壓力或液位元感測器（LXC71X0無此功能）；
6、具有加熱器、冷卻器、燃油泵控制功能；
7、完善的控制和保護功能：實現柴油和天然氣發電機組自動開機/停機、合/分閘(ATS切換)及完善的故障顯示保護等功能，當出現多個警告時，警告欄會輪流顯示它們，便於分析原因；
8、有歷史故障記錄200條，能記錄下發生在警告或故障瞬間的油壓，水溫，電壓，電流，功率等各種重要參數，便於分析原因和維修；
9、有實時時鐘，定時開關機(每月/每周/每天開機一次且可設定是否帶載)功能；
10、具有3組維護功能，可設定為機器保養周期。維護時間到的動作可設定(警告或報警停機)；
規格參數：
工作電壓DC8.0V至35.0V連續供電
整機功耗
＜3W（待機方式：≤2W）
交流發電機電壓輸入：
三相四線
12V-360VAC(ph-N)
三相三線
20V-620VAC(ph-ph)
單相二線
12V-360VAC(ph-N)
二相三線
12V-360VAC(ph-N)
交流發電機頻率
50/60Hz
轉速感測器電壓Vpp
2.2-100Vpp(峰峰值)
轉速感測器頻率
最大10000Hz
起動繼電器輸出
16Amp控制器電源電壓輸出
燃油繼電器輸出
16Amp控制器電源電壓輸出
可程式繼電器輸出口1
7Amp控制器電源電壓輸出
可程式繼電器輸出口2
7Amp控制器電源電壓輸出
可程式繼電器輸出口3
7Amp控制器電源電壓輸出
可程式繼電器輸出口4
7Amp250VAC無源輸出
可程式繼電器輸出口5
7Amp250VAC無源輸出（LXC9220）
可程式繼電器輸出口6
7Amp250VAC無源輸出（LXC9220）
外形尺寸
254mmx180mmx44mm
開孔尺寸
218mmx160mm
電流互感器次級電流
額定5A
工作條件
溫度：(-25～＋70)
