簡單介紹
LU-902M位式調節儀同時適配各種熱電偶、熱電阻、標準電流及標準電壓輸入信號。儀表具有光電隔離的主繼電器輸出及報警繼電器輸出,具有二位式、三位式控制方式。報警可任意設定為上限報
警、下限報警、正偏差報警或無報警,在溫度控制場合,報警輸出常用來作為輔助致冷輸出。
儀表採用WATCHDOG電路,軟體採用了冗餘、陷阱、數字濾波等技術。整機具有很高的可靠性,可工作於惡劣的環境。
技術參數
基本誤差:±(0.2%F.S+1)個字
分辯力:1、0.1
顯示:雙四位LED數碼管
輸入規格:基本誤差:±0.2%F.S±1個字
輸入信號及測量範圍
熱電偶:K(0--1300℃)、S(0--1700℃)、B(0--1800℃)、T(-200--400℃)、E(-200--1000℃)、J(0--800℃)、
Wre325(0--2300℃)、N(0--1300℃)
熱電阻:Pt100(-200--600℃)、Cu50(-50--150℃)、Cu100(-50--150℃).
標準電流:0--10mA、4--20mA
標準電壓:0-5V、1-5V、0-20mA、0-10V
輸出模組規格:
J1:繼電器輸出(3A常開+常閉)
J2:主繼電器輸出(0.8A常開)
T:固態繼電器觸發輸出(12V/40mA)
I2:電流變送輸出(0-10mA4-20mA)
V1:DC12V/50mA饋電模組
V2:DC24V/50mA饋電模組
V3:0-10V電壓變送輸出
V4:0-20V電壓變送輸出
R:RS232通訊模組
S:RS485通訊模組
熱電偶冷端補償誤差:±1℃
斷偶或超量程:顯示符號Sb
採樣周期:0.5秒
電源電壓:85-264VAC
功耗:4W

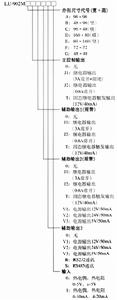

型號說明
另:儀表可配接直流24V供電.造型時在型號後加"-24V"如LU-902MAJ1J1000-24V,但G型無24V 供電
面板尺寸
A 型 96mm×96mm;
B型 48mm×96mm(豎)
C型 96mm×48mm(橫)
D型 160mm×80mm(橫)
E型 80mm×160mm(豎)
外型(寬×高×深) 圖示

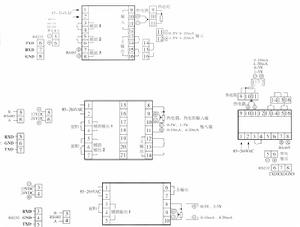

端子接線圖
說明:1儀表的輸出分為"主控制輸出)OUT)".輔助輸出1(AUX1)",輔助輸出2(AUX2)"三個部分.端子功能能多重定義,由該位置所安裝輸出接口模組的功能確定;實際接線應以綠點標誌為準.
2如訂貨時沒有產明,儀表輸入端子"11,10"出廠狀態為0-5和1-5V電壓,如果實際輸入信號是0-10mA或4-20mA電流,可在輸入端並接一隻500歐或250歐精密電阻.
