產品概述
產品簡介

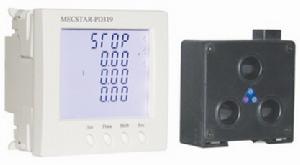

LL510LL510H系列低壓線路微機保護監控裝置是基於微處理器技術開發研製的線路智慧型單元，作為配出饋線終端的保護、監測和控制的新一代智慧型化綜合裝置。通過先進的現場匯流排通訊技術，LL510H系列除了保護、監控功能，還提供了設備維護和運行的記錄、跳閘記錄以及額定參數等重要信息，為現代化的設備管理帶來很大的便利。本裝置適用於交流50HZ，額定電壓AC380V，額定電流在800A範圍的低壓系統廣泛用於電力、石化、輕工、煤炭、等行業。
產品符合以下標準的相關要求：
GB/T 14048.1 低壓開關設備和控制設備 總則
GB/T 14048.4 低壓開關設備和控制設備 低壓機電式接觸器
GB3836.3-2000 爆炸性氣體環境用電器設備
GB/T17626.2-1998 靜電放電抗擾度試驗
GB/T17626.3-1998 射頻電磁場輻射抗擾度試驗
GB/T17626.4-1998 電快速瞬變脈衝群抗擾度試驗
GB/T17626.5-1998 浪涌（衝擊）抗擾度試驗
主要特點
● 使用方便、操作簡單，中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改；所有信息一目了然。
● 功能高度集成化,集保護、測量、監視、控制、通信等多種功能於一體,通用性強,減少裝置類型和備品備件。
● 國際通用輸入電源模組，兼容85-265V 交流或直流工作電源，降低了對工作電源的要求。
● 以高性能混合信號微處理器為核心，具有高速運算和實時信號處理能力，輕鬆完成保護算法；微處理器的匯流排不出晶片，系統的可靠性和抗干擾能力大大提高，增強了可靠性；採用交流採樣，其實時性和準確性遠高於其他方式。
● 支持Modbus協定和Profibus--DP協定，可以直接連入原有的DCS系統，最高速率可達12M。
● 產品在防震、抗干擾方面進行了精心設計和嚴格的電磁兼容性測試，以確保裝置安全運行和防誤動。
● 高速採集接入裝置的電流、電壓輸入信號數據，測量精度高。測量內容包括：相電流、相電壓、線電壓、
頻率、有功功率、無功功率、功率因數、積分電度和脈衝電度等，測量電流範圍廣，可省略一次互感器成
本；對各種電量和非電量信號的測量精度可通過通道校正係數進行調節，不需要調整硬體迴路。
● 事件記錄多達96條,既可上傳也可就地查看，為故障診斷和事故分析提供強有力的依據。
● 具有完善的自檢能力，包括存儲器、出口、通訊口等，發現裝置異常能自動告警。
● 配備保護邏輯和控制邏輯可程式功能。
● 採用頻率跟蹤技術，精確採樣變頻交流迴路。
●變送器功能強大：內置4~20mA模擬量輸出，可選多種電量（電流、電壓、功率、電能），且範圍可調。
工作條件
● 三相穿孔適應迴路：AC380V、AC660V
● 工作電源電壓：AC220V
● 海拔低於2500米
● 工作溫度：-10℃~ +55℃，
●儲存溫度：-25℃~ +70℃，
●相對濕度：≤90%
●海拔高度不超過2500米。
●大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃。
●安裝在無強烈衝擊振動和雨雪侵襲的地方。
●安裝在無強磁干擾的地方，避免與軟啟動器和變頻器一起安裝，儘量拉長安裝距離。
電氣參數
●線路額定工作電壓：AC380V
●控制電源：220VAC, 50Hz 15VA/15W
●額定電流：0.5~800A
●額定工作頻率：50Hz
●絕緣電阻：100M歐/500V
●防護等級：控制器本體IP20; 顯示模組IP45
主要功能
保護功能
● 反時限過流保護
● 定時限過流保護
● 零序過流保護
● 過電壓保護
● 低電壓保護
● 低頻率保護
● 跳閘迴路監視
測量功能
● 測量電壓Ua、Ub、Uc: 可內部計算有功電度和無功電度，也可接入外部電度脈衝
● 測量三相電流Ia、Ib、Ic及零序電流I0 和負序電流I2: 1路4-20mA輸出，變送輸出任一測量值
● 測量有功功率P、無功功率Q以及功率因數COSφ: 記錄低壓系統全部運行時間。
● 測量頻率f: 兩次起動間的最小時間間隔及允許再起動控制功能
● 電壓不平衡度
● 斷路器分合、刀閘位置、熔絲等開關量信號
控制功能
● 遠方遙控輸出，用戶面板控制輸出
● 輸入與輸出採用可程式邏輯控制，輕鬆實現控制聯鎖、互鎖
● 採用漢字大液晶，顯示各種測量數據，開關量輸入狀態、繼電器輸出狀態、通訊狀態，時鐘，SOE 信息等，各種信息一目了然
事件記錄
● 保護動作信息；記錄量達96 條，循環記錄顯示
通訊功能
● 遙測、遙信、遙控、遙脈等四遙功能
● 單元運行狀態的監測和控制
● 遠方定值管理、對時、信號復歸等系統管理功能
● 支持Modbus協定和Profibus--DP協定
技術數據
輸入輸出
繼電器輸出
●跳閘繼電器J1 ：1常開常閉轉換接點
●可程式繼電器J2 ： 1常開接點（如：報警吸合輸出等）
●可程式繼電器J3 ： 1常開接點（備用）
●輸出容量: 250VAC 8A / 30VDC 8A
●速斷保護動作時間：不大於20ms
輔助電源
●電源電壓 AC/DC85-265V
●頻率 38HZ- 70Hz
●功耗 正常工作時 ≤1.5W 保護啟動時 ≤2.0W
開關量（二進制）輸入
●開關量輸入數目 6
●電壓範圍 220AC±40%
●電流消耗 約4.0mA
串列接口
●連線 通信端子
●規約 Modbus-RTU/Profibus
●網路連線 RS485匯流排，禁止雙絞線
模擬量輸出
● 通道 1
● 範圍 4mA ～ 20mA
●精度 0.05mA
電氣試驗
絕緣電阻
●標準 IEC255-5 100MΩ/500V
絕緣試驗
● 標準 IEC255-5
● 介質強度試驗 2KV（r.m.s.），50HZ，1min
● 衝擊電壓實驗 5KV（峰）；1.2/50 u S；0.5J；
5正，5負，間隔時間5s
EMC 抗干擾
● 標準 IEC255-22
● 共模干擾 2.5KV（峰），1MHZ，400次/s，持續時間2s
● 差模干擾 1.0KV（峰），100KHZ；50次/s，持續時間2s
● 輻射電磁場干擾 頻率：27MHZ～1000MHZ； 場強；10V/m
● 靜電放電干擾 8KV
● 快速瞬變干擾 2KV；5KHZ； 雙極性； 持續時間1min
保護特性
低電壓保護
當電源電壓降低或短時中斷,為了保證重要電機的自啟動及根據生產過程工藝要求和技術保全要求,需要配置
低壓/失壓保護.當所測電壓小於低電壓保護定值時,低電壓保護經整定延時跳閘。當作為失壓保護時，其動作
電壓可整定為0.4～0.5Ue；
當作為低壓保護時，其動作電壓可整定為0.6～0.7Ue. 其動作條件如下：
● Ua<Udy Udy為低電壓定值
● T>Tdy Tdy為低電壓延時定值。
● Iφ>0.1In 斷路器在合位或Max（Iφ）>0.2Ie
過電壓保護
當所測相電壓大於過電壓保護定值時, 經整定延時後跳閘。過電壓定值一般取額定電壓的10%，時限一般整定為（5~10 s）。其動作條件如下：
●Ua>Uh Uh為過電壓定值。
●T>Th Th為過電壓延時定值
反時限過流保護
本裝置的反時限過流保護符合IEC255 標準，反時限過流保護可以設定延時自動復歸。
反時限過流延時TP 0.1 –25.5s
過流復位延時Re 0 –30min
(Re=0時反時限過流不允許自動復歸)
反時限過流保護模型
t =8/(Ieq/Ip -1)2 ×TP
Ieq/Ip≥1.1 Ieq=MAX（IA，IB，IC）
保護動作特性：
Ip 為電流整定值，推薦使用“線路計算電流”或“電纜安全載流量”。
Tp 為時間整定值，可以理解為線路電流為3Ip時，最大允許持續時間。
反時限過流保護啟動門檻為1.1Ip。
定時限過載保護
根據線路電流實時測量值和線路額定電流的比值判斷是否啟動定時限過流保護。該功能應設定相關參數，如跳閘值，跳閘延時時間。保護動作為延時跳閘。
設定範圍
定時限過流倍數Ir 1.0 – 10.0Ip
定時限過流延時Tr 0.1 – 25.5s
其中：
Ip為保護參照電流，推薦使用“線路計算電流”或“電纜安全載流量”
動作條件
I≥Ir×Ip
t=Tr
其中：I 線路電流的實時測量值 T 跳閘時間
低頻保護
當負載過大時，會造成電網頻率過低，在電壓低於低電壓定值，並且電流高於0.1In的情況下，如果頻率
低於設定值，經定值延時後，低頻保護將動作。
零序過流保護
零序過流保護功能，用於電動機接地故障保護,對於電動機所在的低壓電網,中性點一般不接地或經消弧線圈/電阻接地,其定子單相接地主要由絕緣損壞引起,其零序電流主要為電容電流。零序過流保護可選擇動作於跳閘，也可選擇動作於告警信號。其動作條件如下：
● I0>Ijd Ijd為接地電流定值。
T>Tjd Tjd為接地時間定值。
鍵盤操作和顯示
面板說明及按鍵功能
● 裝置有4個按鍵，從左往右依次為 設定、移位、數據、返回，其中：
設定：按下進入選擇進入的選單，包括設定、校時、係數、查看報告、傳動實驗、信號復歸等。
移位：移動修改的項目的數字位數。
數據：在編輯修改狀態下，閃爍位數字加1；非編輯狀態下，切換顯示內容。
返回：退出當前狀態。
● 各個狀態顯示
運行狀態：電動機未啟動時，第4行顯示“ STOP”；啟動過程中，有漢字提示“ 啟動中”。
事 故： FAULT，掉電保存，直至信號復歸。
告 警： ALARM，掉電保存，直至信號復歸。
通 訊：，裝置收到正確請求數據命令，在傳送數據時顯示 。
運行操作與故障指示
選單分設定、報告、測試、復歸，其中設定下有定值、時間、係數3個子選單。
參數定值
| NO | 項目 | 名稱 | 設定範圍 | 步長 |
| 1 | 本機設定1 | 通訊地址 | 0-254 | 1 |
| 波特率 | 2400-19200 | |||
| 2 | 本機設定2 | CT變比係數 | 1-300 | 1 |
| 額定電流 | 0.5-800.0 A | 0.1 A | ||
| 3 | 本機設定3 | 啟動時間 | 1-180 S | 1 S |
| 散熱時間 | 0.1-180Min | 0.1Min | ||
| 5 | 反時限過流保護 | TP曲線 | 2.00-10.00 | 6 |
| 控制字 | ON/OFF | |||
| 6 | 定時限過流保護 | 電流 | 100-1000% | 0.1% |
| 時間 | 0.5-60.0S | 0.1S | ||
| 控制字 | ON/OFF | |||
| 7 | 過壓保護 | 電壓 | 105%-150%Ue | 1% |
| 時間 | 0.5-60.0S | 0.1 S | ||
| 控制字 | ON/OFF | |||
| 8 | 欠壓保護 | 電壓 | 45%-95%Ue | 1% |
| 時間 | 0.5-60.0 S | 0.1 S | ||
| 控制字 | ON/OFF | |||
| 9 | 零序過流 | 零序電流 | 30%-200%Ie | 1% |
| 時間 | 0.2-60.0 S | 0.1 S | ||
| 控制字 | ON/OFF | |||
| 10 | 頻率低 | 頻率設定 | 30.00-70.00 Hz | 0.1 Hz |
| 時間 | 0.5-60.0 S | 0.1 S | ||
| 控制字 | ON/OFF | |||
| 11 | 其他設定 | 4-20mA輸出選擇 （注1） | 0-7 | 1 |
| 密碼 | 設定選項密碼 | 0-65536 | 1 | |
| （注2） | 1111-1111 | 2進制 | ||
4-20mA輸出選擇用法
| 0 ：Ia 1:Ib 2:Ic 3:I0 4:Uab 5:Ubc 6:Uca 7:f（頻率） 量程對應：Ia、Ib、Ic:0-In I0:0-1000mA Uab、Ubc、Uca：0-500V f ：30-70Hz |
其他設定控制字用法
| D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
| D6-D5：備用出口用途選擇位00：備用出口為重啟動出口01：備用出口為告警（不平衡和零序）出口10: 備用出口為工藝連鎖出口D4: 電壓測量選擇1：接入電壓0：不接入電壓 | D3：備用出口方式1：保持 0：脈衝D2：跳閘出口方式1：保持 0：脈衝D1:PT斷線判別1：投；0：退；D0:3相熔絲斷判別1：投 | ||||||
