LCD時序

LCD時序

LCD時序是指對LCD顯示模組進行讀寫時電路的時序要求和狀態。

一般顯示模組的外部接口採用並行方式,其讀寫時序常見的有以下兩種模式:

Intel8080時序

(1)Intel8080時序（時序要求見右圖）。

這類模式通常有下列接口信號:

Vcc(工作主電源)

Vss(公共端)

Vee(偏置負電源,常用於調整顯示對比度)

/RES,復位線。DB0~DB7,雙向數據線。

D/I,數據/指令選擇線(1:數據讀寫,0:命令讀寫)。

/CS,片選信號線(如果有多片組合,可有多條片選信號線)。

/WR, MPU向LCD寫入數據控制線。

/RD, MPU從LCD讀入數據控制線。

6800時序

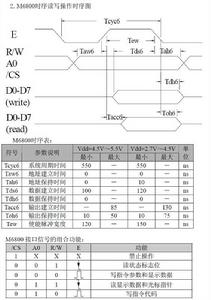

(2)6800時序（時序要求見右圖）。

在這種模式下,Vcc、Vss、Vee、/RES、DB0~DB7、D/I的功能同模式(1),其他信號線為:

R/W,讀寫控制(1:MPU讀, 0:MPU寫)。

E,允許信號(多片組合時,可有多條允許信號線)。

用戶可以根據自己的實際情況選擇合適的時序。

一般選擇6800時序，但是寫代碼的時候要注意時序；如果選擇8080時序，要注意PCB的連線方式。
