介紹
LC1-I型35毫米槍掛式榴彈發射器槍掛式榴彈發射器是一種不占編制的步兵武器，一般附裝在突擊步槍或自動步槍上使用，主要用於打擊400米內隱蔽或暴露的有生目標、重要通信指揮設施及輕型裝甲車輛，可大幅提高步兵的面殺傷和反裝甲能力，尤其適合於城市巷戰和山地叢林作戰。與自動榴彈發射器相比，槍掛式榴彈發射器存在射程近、射速低等不足，但具有結構簡單、體積小、重量輕、機動性好和易維修的特點，是理想的步榴合一武器，受到世界各國軍界的普遍認同。
LC1-I型35毫米槍掛式榴彈發射器根據裝填方式的不同，槍掛式榴彈發射器可分為前裝式和後裝式，兩種裝填方式各有利弊。前裝式發射器的主要優勢之一是操作較簡便，裝彈前無需打開閉鎖機構，彈藥直接從發射管的口部裝入，射擊後也少去了退殼動作。二是無開、閉鎖機構，結構較簡單，動作可靠性較好。不足之處是要預先在彈帶上開槽，閉氣性不好，影響了射擊精度，膛壓亦較高，後坐力較大。而且高溫、高壓火藥氣體直接作用於彈膛，對彈膛和擊發機燒蝕嚴重，從而影響了武器壽命，同時給維護保養帶來不便。 後裝式發射器的特點與前裝式正好相反。它的主要優勢在於：彈帶無需預先開槽，閉氣性好，射擊精度高，膛壓較低，後坐力較小；彈膛不受高溫、高壓火藥氣體直接作用，基本無燒蝕，維護保養方便。弊端是操作動作較多，裝彈時要先打開閉鎖機構後，才能將彈藥從發射管的後部裝入，射擊後需手動退殼。而且由於有開、閉鎖機構，結構較複雜，從而也影響到動作的可靠性。
解析解構
總體結構

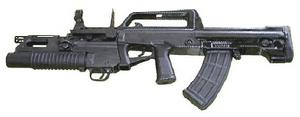

LG1－I發射器附裝在QBZ95式5．8毫米步槍上使用，裝填方式採用閉膛前裝，由發射管組件、機匣組件、擊發機組件、連線座組件、機械瞄具、保險柄等組成，可發射新研製的殺傷榴彈和破甲殺傷榴彈，具有結構緊湊、重量輕、對被掛步槍影響小、使用維修方便、外形美觀等特點。
發射管組件
射管組件主要由發射管、護木、鎖塊等零件組成。發射管採用超硬鋁合金製造，為提高表面硬度，對內外表面進行了低溫陽極氧化處理。在發射管外部膠接了一層木質護木，不但手感較好，而且方便握持。鎖塊通過銷孔安裝在發射管上，其中下部有一凸台，用來卡住發射管內的榴彈，以防止榴彈滑脫。而俄羅斯GP25槍掛式榴彈發射器因為沒有設計凸台，所以操作、攜行遠不如LC1－I方便。LG1－I發射管通過其上部的兩孔與連線座相連，並通過後部的斷口螺紋與機匣相連線。
機匣組件
機匣組件由機匣、擊針座、退彈柄、掛槍保險等零部件組成。機匣採用超硬鋁合金製造，並進行了低溫陽極氧化處理，其前部有斷口螺紋，可與發射管進行軸向連線。上部加工有一缺口，與鎖塊相配合，用來卡住發射管，防止其轉動。擊針安裝在擊針座孔內，由擊針定位板定位。退彈柄和掛槍保險均安裝在機匣上。退彈柄用來完成退彈動作。掛槍保險的作用是在發射器從步槍上拆下後，在簧力作用下順時針旋轉掛槍保險，阻住擊錘，使其不能撞擊擊針，以保證使用安全。
擊發機組件
擊發機組件安裝在機匣下部方槽內，由保險柄定位，主要由擊發機座、擊錘、阻鐵、扳機等零件組成。擊發機採用聯動式擊發機構。當發射器處於待擊狀態時，扣引扳機使其/頃時針轉動，通過連桿帶動擊錘座逆時針轉動，此時，擊錘被阻鐵勾住，擊錘簧被壓縮。當扳機轉過一定角度後，連桿上部台階面推動阻鐵順時針轉動，解脫擊錘，擊錘在擊錘簧作用下逆時針快速轉動並撞擊擊針，發射榴彈。鬆開扳機後，扳機在扳機簧作用下，通過連桿帶動擊錘座和擊錘復位，與此同時，阻鐵和擊針分別在阻鐵簧、擊針簧作用下復位至待擊狀態，完成射擊過程。
連線座組件
連線座由超硬鋁合金製造，其後部鑲有一鋼製內套，以提高抗；中擊的能力和使用壽命。它通過上部的圓孔及"T"型槽與步槍相連線，由解脫柄進行限位。它與發射管則是通過連線軸進行連線。緩；中墊安裝在連
接座內，以減小後坐衝擊。
機械瞄具
機械瞄具由瞄具座、表尺座、表尺、準星、定位鉤等零件組成。表尺座、表尺、準星隨瞄具座安裝在步槍瞄具座下部，由定位鉤限位。表尺座、表尺、準星均可快速摺疊置於表尺座內，以利攜行。
性能特點
結構簡單、緊湊 LG1－I的外形尺寸僅為217毫米×49毫米×95毫米（長×寬×高），與美國M203型和俄羅斯GP－25型等世界同類武器相比是最小巧的。
LG1－I的結構設計之所以超過了世界同類槍掛式榴彈發射器，主要是採取了以下幾項措施。一是採用了前裝式裝填方式和聯動式擊發機構，簡化了結構。二是運用一件多用的設計方法，減少了零部件數量。如發射管既是發射彈丸的基礎構件，又是擊針部件在機匣上的定位件；鎖塊既是榴彈在發射管內的定位件，又是發射管與機匣快速拆裝的轉換件；保險柄既是待發和保險狀態的轉換件，又是發射機在機匣上的定位件。三是巧妙兼用了被掛步槍的機構，如扳機倒置於發射器後上部，省去了護圈。利用步槍的前護圈作為擊發支承，省去小握把。
LC1-I型35毫米槍掛式榴彈發射器重量輕 發射器的重量僅為0．80千克，不到美國M203型和俄羅斯GP－25型的60%。重量如此之輕，主要得益於巧妙的構思。一是發射器的結構簡單、緊湊，零部件數量少。二是發射器與步槍之間的連線增設了緩：中機構，射擊時的衝擊較小，降低了零部件強度要求。三是發射管、機匣、連線座等主要零件由輕質高強度鋁合金材料製造，有效降低了發射器重量。 對步槍的射擊精度和壽命影響小 作為步槍的附裝武器，槍掛式榴彈發射器不能對步槍的射擊精度和使用壽命有較大的影響。槍掛式榴彈發射器的初速雖然較低（一般在100米/秒以下），但由於其口徑和彈丸重量大，射擊時產生的後坐衝擊很大。另外，步槍發射管前端的強度和剛度不是很高。因此，若不採取有效措施，步槍發射管在後坐衝擊力的作用下，容易產生彈性或塑性變形，甚至發生斷裂，從而影響射擊精度和使用壽命。為解決這一問題，設計者在發射器與步槍之間的接口處增設了緩衝機構，以求減小後坐衝擊，降低對被掛武器的影響。國家靶場的定型試驗結果表明，這一措施非常有效，發射器本身的壽命大大超過了指標要求的500發，被掛步槍隨發射器完成壽命試驗後，射擊精度與試驗前相比相差甚微，各機構動作和零部件強度也沒有受到影響。
使用維護方便 扳機倒置於發射器後上部有利於攜行，人機工效性好。LG1－I採用模組化設計，不需藉助任何工具便可快速完成發射器與步槍的拆裝以及發射器本身的分解結合，維護保養方便。按下連線座上的解脫柄並將發射器向前推，便可將發射器從步槍上拆下。上抬發射管上的鎖塊，將機匣旋轉大約90度，可將機匣與發射管部件分離，同時也可順利從機匣上取下由發射管限位的擊針部件。推開擊針定位板，可將擊針和擊針簧從擊針座上取下。按下發射機上的卡筍，即可將保險柄和發射機從機匣上卸下。轉動定位鉤，又可將機械瞄具從步槍上卸下。
外形美觀流暢 在整體結構和外形設計中，設計者從整體布局、線條、顏色等各方面進行了充分考慮，並注重發射器本身及其與被掛武器的協調性。從而使定型的發射器外觀精緻，線條流暢，與被掛步槍非常協調。
動作安全可靠 由於採用了前裝閉膛的裝填方式及聯動式擊發機構，動作非常可靠。設定了扳機保險和保證發射器從步槍上拆下後不能擊發的掛槍保險，保險機構齊全，安全性好。
機械瞄具構思新穎 發射器的機械瞄具一般安裝在發射器本體上，LG1－I型發射器的機械瞄具則是安裝在步槍的光學瞄具座下部，在不影響步槍光學瞄具安裝的前提下，既減小了發射器外形尺寸，又有利於攜行。而且由於採用了摺疊式結構和"U"形照門，使用操作相當方便。
性能諸元
口徑（毫米）：35
全槍重（千克）：0．8
全槍長（毫米）：217
初速（米/秒）：76
射程（米）：400
射擊方式：單發
裝填方式：前裝
