L7805

L7805

三端穩壓積體電路lm7805。電子產品中,常見的三端穩壓積體電路有正電壓輸出的lm78 ×× 系列和負電壓輸出的lm79××系列。顧名思義,三端IC是指這種穩壓用的積體電路,只有三條引腳輸出,分別是輸入端、接地端和輸出端。它的樣子象是普通的三極體,TO- 220 的標準封裝,也有lm9013樣子的TO-92封裝。

描述

用lm78/lm79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少,電路內部還有過流、過熱及調整管的保護電路,使用起來可靠、方便,而且價格便宜。該系列集成穩壓IC型號中的lm78或lm79後面的數字代表該三端集成穩壓電路的輸出電壓,如lm7806表示輸出電壓為正6V,lm7909表示輸出電壓為負9V。因為三端固定集成穩壓電路的使用方便,電子製作中經常採用。

主要參數

L7805,採用TO-220封裝方式。

壓降:2V

輸出數:1

針腳數:3

封裝類型:TO-220

工作溫度範圍:0°C to +150°C

器件標號:7805

器件標記:L7805CV

容差, 工作電壓 +:4%

電壓整流器類型:正固定

電源電壓 最大:20V

電源電壓 最小:8V

晶片標號:7805

表面安裝器件:通孔安裝

輸入電壓 最大:35V

輸入電壓 最小:7V

輸出電壓 最大:5V

輸出電流 最大:1.5A

電壓:5V

輸出電壓:5V

產品型號 Connector Accessories
英文描述:POSITIVE VOLTAGE REGULATORS
中文描述:正電壓穩壓器
L7805 和 Leviton 信息
Manufactured by Leviton, L7805 is a 連線器附屬檔案. Leviton is the smart choice, providing the most comprehensive range of solutions to meet the needs of today's residential,
commercial and industrial buildings.

實際套用

在實際套用中,應在3端集成穩壓電路上安裝足夠大的散熱器(當然小功率7805IC內部電路圖.的條件下不用)。 當穩壓器溫度過高時,穩壓性能將變差,甚至損壞。

當製作中需要一個能輸出1.5A以上電流的穩壓電源,通常採用幾塊三端穩壓電路並聯起來,使其最大輸出電流為N個1.5A,但套用時需注意:並聯使用的集成穩壓電路應採用同一廠家、同一批號的產品,以保證參數的一致。另外在輸出電流上留有一定的餘量,以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。

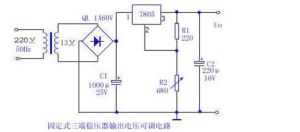

L7805 L7805

在lm78 ** 、lm79 ** 系列三端穩壓器中最常套用的是TO-220 和TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。圖中的引腳號標註方法是按照引腳電位從高到底的順序標註的。這樣標註便於記憶。引腳①為最高電位,③腳為最低電位,②腳居中。從圖中可以看出,不論正壓還是負壓,②腳均為輸出端。對於lm78**正壓系列,輸入是最高電位,自然是①腳,地端為最低電位,即③腳,如附圖所示。對與lm79**負壓系列,輸入為最低電位,自然是③腳,而地端為最高電位,即①腳,如附圖所示。
