KQSG清水管道泵

KQSG清水管道泵

KQSG普通型管道泵,適用於高樓送水增壓、園林噴灌、冷卻塔上水、遠距離輸水、製冷暖通、沖洗浴室等冷暖水循環加壓,使用介質溫度不高於80攝氏度。

介紹

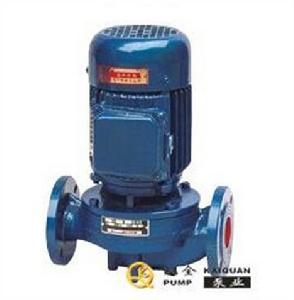

KQSG清水管道泵
KQSG清水管道泵是專門用於增壓送水、解決管道中水壓低而設計的一種立式水泵,比以往的BA、IS、BL等臥式水泵具有很大的優越性。該系列水泵採用國內先進的機械密封,電機加長軸直接裝葉輪,大提高了工作效率,具有漏損少、效率高、體積小、耗電省、重量輕、裝修方便,並可根據、流量的需要,可採用多台水泵並聯使用特點、KQSG清水管道泵做為老、舊式水泵換代產品,廣泛套用在各行各業,適用於高層建築、園林噴灌、管道增壓、冷熱水循環及化工行業輸送液體之用。

KQSG型號含義

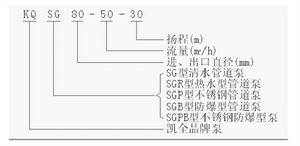

KQSG清水管道泵型號含義說明圖:(其中SG型號為通用的清水管道泵型號,KQ則為凱全泵業獨立開發的新型產品型號)
型號含義

結構

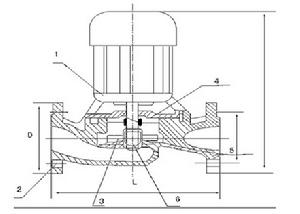

KQSG清水管道泵結構圖
如圖所示:KQSG清水管道泵主要由電機和泵兩部分組成。電機為Y系列立式電機;KQSG清水管道泵是由殼體、葉輪、機械密封等零件組成。其連線過程為:電機1的加長軸上連機械密封4葉輪3並用墊圈5和螺母6堅固:泵體2和電機端蓋之間加一0型密封圈,然後用螺栓將兩者聯接牢固:泵體與電機之間用密封擋水圈隔開,以防水外漏時,能保護電機安全運行。

安裝與使用

1、用橡膠墊圈與螺栓把泵體兩端法蘭與管路法蘭連線好,即完成安裝。為了使用與維護方便,在泵的進、出口管路上均應安裝一隻調節閥。
2、打開進口調節閥,使水進入泵中,以保持密封腔內充滿液體(否則會研損密封),關閉出口閥。
3、接通電源,點動確定正確轉向。
4、轉向確定後,使泵啟動、運轉。
5、調節出口閥開度,使泵在設計點附近運行,據泵的額定流量和揚程附近。(為此,最好在出口法蘭附近裝一隻壓力表)。

產品適應範圍

主要適用於高層建築,園林噴灌,管道增壓,冷熱水循環,易燃易爆液體與腐蝕性液體輸送及各種鍋爐,供水、暖通、化工、石油管道設備配套。
KQSG普通型管道泵,適用於高樓送水增壓、園林噴灌、冷卻塔上水、遠距離輸水、製冷暖通、沖洗浴室等冷暖水循環加壓,使用介質溫度不高於80攝氏度。
>KQSGB防爆型管道泵,適用於石油、化工及無腐蝕性的易燃易爆液體的輸送和管道增壓、使用介質溫度不高於80攝氏度。
KQSGR熱水型管道泵,適用於暖房、賓館熱水循環、鍋爐熱水供給、熱水增壓循環,使用介質溫度不高於140攝氏度。

使用條件

1、專門用於打清水、不帶有固體顆粒或纖維,套用在熱水方面應為軟水
2、KQSG清水管道泵進口水壓不得超過0.2MPa(2kg/cm2),不得低於0.01MPa(0.1kg/cm2),泵進口水壓超過0.2MPa時,應在訂貨時提出
3、介質溫度冷水不低於0攝氏度,熱水不高於140攝氏度
4、使用環境溫度不得高於40攝氏度,相對溫度小於95%。
5、電源電壓為三相交流380伏,部份水泵採用單相交流電220伏,如需三相440伏、660伏電壓的電機水泵,本公司可以定製。

故障排除

1、不出水
原因:注入水泵的水不夠,旋轉方向不對,葉輪流道堵塞。
解決辦法:往水泵內注水,輸通葉輪流道,調正旋轉方向
2、流量不足
原因:水泵部分淤塞,轉數太低,總揚程高於泵額定值,葉輪損壞。
解決辦法:清洗水泵及管子,更換葉輪,增加水泵軸轉數,調節出口閥
3、出口壓力不足
原因:液體中有空氣,轉速太低,葉輪損壞,出口閥開度過大
解決辦法:排除液體中空氣,增加泵轉速,更換葉輪,調小出口閥
4、消耗功率過大(電機發熱)
原因:機械缺陷如運轉間隙過小,電機軸彎,螺栓鬆動等,泵在太大的流量下工作即泵在遠低於額定揚程下工作
解決辦法:檢查機械部分及時調整處理,調正出口閥使泵在額定流量和揚程附近工作
5、振動
原因:管道系統支撐不好,葉輪部分堵塞造成不平衡,產生氣蝕,液體中有空氣。
解決辦法:檢查泵支撐部門,擰緊螺母,輸通葉輪使其平衡,排除空氣
6、漏動
原因:機械密封損壞,0型圈損壞,泵體漏水
解決辦法:更換機械密封及0型圈,焊接泵體漏水處
7、噪音過重
原因:軸承過熱缺油,水泵負荷過重。
解決辦法:軸承處加油,並檢查機械部分及時調整處理,調正出口閥使泵在額定流量和揚程附近工作。
