產品概述

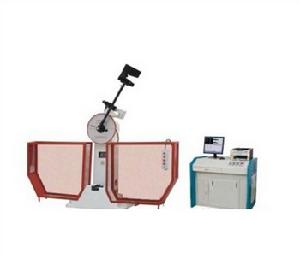

該JBW-C系列微機控制自動衝擊試驗機包括JBW-300C、JBW-450C、JBW-600C、JBW-750C四種型號,是用來對金屬材料在動負荷下抵抗衝擊的性能進行檢驗,是冶金、機械製造等單位必備的檢測儀器,也是科研單位進行新材料研究不可缺少的測試儀器。功能特點
1 本機採用PC微機和PLC控制,電動揚擺、衝擊,微機測算、運算、屏顯結果並可列印等,工作效率高、測試精度高。在衝擊試樣後的剩餘能量自動揚擺作好下次試驗準備,操作簡便,工作效率高。計算機可計算和數顯材料衝擊吸收功、衝擊韌性、擺錘揚角及試驗平均值,並可列印當次試驗數據及試驗的平均值。2.主機採用雙支承柱,主軸簡支梁式支承、掛擺,軸承徑向載荷分布合理,尤其是大能量衝擊機,減小主軸變形和大大減少軸承摩擦帶來的能量損失;
3.採用雙級標準減速電機提錘,運行平穩;
4.掛擺裝置採用液壓緩衝,掛擺平穩;
5.擺錘三維設計,保證了打擊中心準確,擺錘力矩精確;
6.衝擊刀採用螺釘安裝固定,更換簡單方便;
7.裝有沖斷試樣輸出裝置;
8.主機裝有安全防護銷,並且配備了安全防護網;
9.試驗機符合國標GB/T3803-2002《擺錘式衝擊試驗機的檢驗》,按國標GB/T229-2007《金屬夏比擺錘衝擊試驗方法》對金屬材料進行衝擊試驗。
技術參數
規格型號 | JBW-300C | JBW-450C | JBW-600C | JBW-750C |
衝擊能量 | 300J | 450J | 600J | 750J |
擺錘預揚角 | 150° | |||
擺軸中心至衝擊點距離 | 750mm | 750mm | 750mm | 750mm |
衝擊速度 | 5.24m/s | 5.24m/s | 5.24m/s | 5.24m/s |
試樣支座跨距 | 40+0.2mm | |||
鉗口圓角 | R1.25mm | |||
衝擊刀刃圓角 | R2.2.5mm R8mm | |||
角度準確性 | 0.1° | |||
試樣規格 | 10(7.5、5、2.5)×10×55mm | |||
送料對中方式 | 人工操作 | |||
電源 | 380V/50Hz/5A |
