ISGB系列便拆立式管道離心泵

ISGB系列便拆立式管道離心泵

ISGB型便拆式管道離心泵:主要用於工業、城市高層建築給水,消防管道增壓,暖通空調冷熱水循環,遠距離輸水以及生產工藝循環增壓輸送。 2、工廠系統輸送 7、工藝流程中增壓循環ISGB型便拆式管道離心泵

概述:

ISGB型便拆式管道離心泵是在ISG基礎上結合美國和瑞士先進技術開發成功的一種結構新穎,技術先進的新產品。該系列產品經國家泵類產品質量檢測中心鎮江分中心檢測合格,並嚴格按國際標準ISO2858和最新國家管道離心泵標準GB/T53058-93進行設計製造。
該立式泵特別是在整體結構上進行大膽突破設計。採用獨立軸承體、泵軸支撐,解決了原來立式泵靠電機軸承支撐的不足之處;採用優秀水力模型的葉輪,消除了原立式泵軸向力大的不足之處;電機採用Y系列標準通用電機,解決原立式泵加長軸電機配套更換難的問題;同時100%的便拆結構,解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
該泵與國內同類產品相比,具有運轉更平穩、使用壽命長配套更方便、維護保養更輕鬆等等,無可代替的優點。在立式泵系列產品中屬國內前列,各項技術居國內領先,是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的最理想產品。

產品特點

1、立式結構,安裝調試方便,獨特設計的電機和泵體採用聯接體聯接,同心度高、加工精度高,占地面積大大減少,縮減了泵房建築投資30%一60%。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感,使產生品煥發藝術的魅力,可以和國外著名廠家立式泵媲美。
2、配用國內著名廠家生產的Y系列標準通用電機,運行平穩、噪音極低。
3、軸承採用國際著名品牌精密軸承,精度高、可靠性好、壽命長。
4、葉輪採用90年代最優秀可自平衡軸向力的水力模型,使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔,對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器,使泵起動無振動、無噪音,旋轉部件設有可靠的安全防護罩,安全性極好。
7、機械密封採用不鏽鋼、碳化鎢、氟橡膠等材料製成,耐高溫、高壓,運行壽命長,無滲漏,對軸無磨損,保證工作環境整潔。
8、泵蓋結構設計獨特,只要卸下硬性中間聯軸器、泵蓋螺母,即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件,進行更換機械密封和葉輪,而不必拆卸電機、泵體和管道,維修方便快捷。

用途:

ISGB型便拆式管道離心泵:主要用於工業、城市高層建築給水,消防管道增壓,暖通空調冷熱水循環,遠距離輸水以及生產工藝循環增壓輸送。TTHB型便拆式單級化工泵:適用於冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫熱水增壓循環輸送及城市採暖系統供熱用泵。
1、高層建築增壓送水
2、工廠系統輸送
3、水處理系統加壓
4、中央空調冷熱水循環
5、鍋爐系統輸送
6、游泳池輸水
7、工藝流程中增壓循環

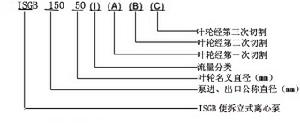

型號意義

ISGB型便拆式管道離心泵ISGB型便拆式管道離心泵

ISGB型便拆式管道離心泵

性能參數表

序號 泵型號 流量Q 揚程
(m)
效率
(%)
轉速
(r/min)
電機功率
(KW)
汽蝕餘量
(m)
(m3/h) (l/s)






1 15-80 1.5 0.42 8 34 2800 0.18 2.3
2 20-110 2.5 0.69 15 34 2800 0.37 2.3
3 20-160 2.5 0.69 32 25 2900 1.1 2.3
4 25-110 4 1.11 15 42 2900 0.55 2.3
5 25-125 4 1.11 20 36 2900 0.75 2.3
6 25-160 4 1.11 32 32 2900 1.5 2.3
7 25-160A 3.7 1.03 28 31 2900 1.1 2.3
8 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.3
9 32-125(I) 6.3 1.75 20 46 2900 1.1 2.3
10 32-160(I) 6.3 1.75 32 40 2900 2.2 2.3
11 32-200(I) 6.3 1.75 50 33 2900 4.0 2.3
12 40-100 6.3 1.75 12.5 54 2900 0.75 2.3
