IS型離心泵

IS型離心泵

IS型離心泵適用於工業和城市給排水,亦可用於農業排灌。

基本介紹

用於輸送清水或物理及化學性質類似於水的其他液體,被輸送液體溫度不高於80℃,允許進口壓力0.6MPa.

參數範圍

流量Q 5.4~400m/s

揚程H 4~125m

型號說明

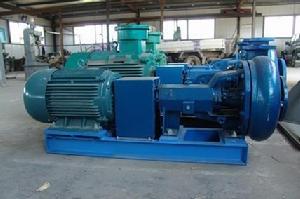

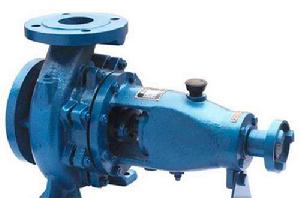

IS型離心泵 IS型離心泵

IS100-80-160B

IS-離心泵

100-吸入口直徑(mm)

80-吐出口直徑(mm)

160的名義直徑(mm)

A-A、B、C分別表示葉輪外徑經第一、二、三次切割

結構型式

泵為臥式安裝,水平軸向吸入,向上徑向吐出。泵為懸架式結構,檢修時不需拆卸進、出口管路,即可退出轉子部件進行檢修。泵是通過普通彈性聯軸器或加長彈性聯軸器與電動機聯結,泵的軸封採用軟填料密封。軸承為單列向心球軸承,採用潤滑油潤滑。

旋轉方向

從電機端看,泵為順時針方向旋轉。

零件材質

過流部件材質一般為普通灰鑄鐵。

成套範圍

成套供應泵,電動機、公用底座、聯軸器等,還提供底閥、止回閥、閘閥。

型號參數

型號 流量 Q 揚程 H 轉速 n 軸功率 Pa 配帶電動機 效率 η 必須汽 蝕餘量 葉輪名 義直徑 進出 口徑 泵重
功率 型號
m/s L/s m r/min kw kw % m mm mm kg
IS50-32-125 7.5 12.5 15 2.08 3.47 4.17 22 20 18.5 2980 0.96 1.13 1.26 2.2 Y90L-2 47 60 60 2.0 2.0 2.5 127 50 32 40
IS50-32J-125 3.75 6.3 7.5 1.04 1.75 2.08 5.4 5 4.6 1480 0.13 0.16 0.17 0.55 Y801-4 43 54 55 2.0 2.0 2.5 127 50 32 40
IS50-32-125A 11.2 3.11 16 2980 0.98 1.5 Y90S-2 50 2.0 115 50 32 40
IS50-32J-125A 5.6 1.56 4 1480 0.12 0.55 Y801-4 52 2.0 115 50 32 40
IS50-32-160 7.5 12.5 15 2.08 3.47 4.17 34.3 32 29.6 2980 1.59 2.02 2.16 3 Y100L-2 44 54 56 2.0 2.0 2.5 154 50 32 40
IS50-32J-160 3.75 6.3 7.5 1.04 1.75 2.08 8.5 8 7.5 1480 0.25 0.29 0.31 0.55 Y801-4 35 48 49 2.0 2.0 2.5 154 50 32 40
IS50-32-160A 11.7 3.25 28 2980 1.72 3 Y100L-2 52 2.0 146 50 32 40
IS50-32J-160A 5.9 1.64 7 1480 0.24 0.55 Y801-4 46 2.0 146 50 32 40
IS50-32-160B 10.8 3 24 2980 1.41 2.2 Y90S-2 50 2.0 136 50 32 40
IS50-32J-160B 5.4 1.5 6 1480 0.2 0.55 Y801-4 44 2.0 136 50 32 40
IS50-32-200 7.5 125 15 2.08 3.47 4.17 52.5 50 48 2980 2.82 3.55 3.84 5.5 Y132S1-2 38 48 51 2.0 2.0 2.5 198 50 32 43
IS50-32J-200 3.75 6.3 7.5 1.04 1.75 2.08 13.1 12.5 12 1480 0.41 0.51 0.56 0.75 Y802-4 33 42 44 2.0 2.0 2.5 198 50 32 43
IS50-32-200A 11.7 3.25 44 2980 3.05 4 Y112M-2 46 2.0 183 50 32 43
