IG541氣體滅火系統

IG-541滅火系統又名混合氣體滅火系統，是近年來發展起來的一種新型氣體滅火系統，技術相對較新，是“綠色”環保型滅火系統。IG-541滅火系統的三個組側成分均為大氣基本成分，使用後以其原有成分回歸自然，是一種綠色滅火劑。

IG541

IG-541滅火系統採用的IG-541混合氣體滅火劑是由大氣層中的氮氣（N2）、氬氣（Ar）和二氧化碳（CO2）三種氣體以52%、40%、8%的比例混合而成的一種滅火劑。他的三個組側成分均為大氣基本成分，使用後以其原有成分回歸自然，是一種綠色滅火劑，是哈龍滅火劑的理想替代品。無色無味，不導電、無腐蝕、無環保限制，在滅火過程中無任何分解物。IG541的無毒性反應（NOAEL）濃度為43%，有毒性反應（LOAEL）濃度為52%，IIG541設計濃度一般在37%~43%之間，在此濃度內人員短時停留不會造成生理影響，相對安全。

IG541主要參數

臭氧層的耗損潛能值OPD=0；
滅火劑無毒性反應濃度NOAEL=43.0%；
有毒性反應濃度LOAEL=52%；

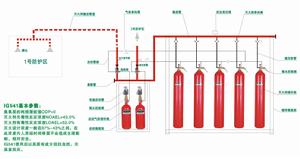

IG541氣體滅火系統示意圖

IG541氣體滅火系統示意圖

系統組成

七氟丙烷氣體滅火系統包括：滅火瓶組、高壓軟管、滅火劑單向閥、啟動瓶組、安全泄壓閥、選擇閥、壓力信號器、噴頭、高壓管道、高壓管件等組成。

滅火瓶組

每套滅火瓶組包含滅火劑儲存瓶、平頭控制閥、安全閥、手動閥、壓力表、IG541滅火劑。儲存瓶根據容積大小可分為不同的型號。

滅火瓶組HMP-PL

瓶組型號：
HMP70-PL容積70L
HMP80-PL容積80L
HMP90-PL容積90L
HMP100-PL容積100L

高壓軟管 HRG-PL

高壓軟管HRG-PL

高壓軟管是連線滅火瓶組和滅火劑單向閥的裝置。

滅火劑單向閥 YD-PL

滅火劑單向閥hyd-PL

滅火劑單向閥安裝在高壓軟管與集流管之間的裝置，防止氣體倒流。

啟動瓶組 QP-PL

啟動瓶組裡充裝氮氣，當發生火災，啟動瓶組接到指令時啟動氣體打開選擇閥、瓶頭控制閥，釋放滅火劑。
啟動瓶組包含儲氣瓶、瓶頭控制閥、電磁啟動器、安全閥、手動閥、壓力表、啟動氣體。

啟動瓶組HQP-PL

安全泄壓閥 HAQ

安全泄壓閥用於防止系統超壓。

安全泄壓閥HAQ

選擇閥 HXZ-PL

當有管網七氟丙烷滅火系統保護多個分區時，選擇閥用來控制滅火劑進入相應的保護區。
根據計算管徑的大小，選擇相應管徑的選擇閥。
型號：

選擇閥HXZ-PL

HXZ25-PLDN25
HXZ32-PLDN32
HXZ40-PLDN40
HXZ50-PLDN50
HXZ65-PLDN65
HXZ80-PLDN80
HXZ100-PLDN100
HXZ125-PLDN125
HXZ150-PLDN150

信號壓力器 HPT-PL

壓力信號器反饋滅火劑噴放信號。

壓力信號器HXF-PL

噴頭PLPT

用於噴放滅火劑。

噴頭-HPT-PL

高壓管道

高壓管道用於輸送滅火劑。

高壓管件

高壓管件用於連線高壓管道。

設計和施工應遵循的規範

氣體滅火系統設計規範GB50370-2005

氣體滅火系統施工及驗收規範GB50263-2007

適用範圍

IG541氣體滅火滅火系統適用於：電子計算機房、圖書館、檔案館、貴重物品庫、電站（變壓器室）、電訊中心、潔淨廠房等重點部位的消防保護。
