HYXW智慧型旋進旋渦流量計

HYXW智慧型旋進旋渦流量計

智慧型旋進旋渦氣體流量計採用最新微處理技術,具有功能強、流量範圍寬、操作維修簡單,安裝使用方便等優點。廣泛套用於石油、化工、城市供氣、電力、冶金煤炭等行業各種氣體計量。

HYXW智慧型旋進旋渦流量計一、概述
智慧型旋進旋渦氣體流量計採用最新微處理技術,具有功能強、流量範圍寬、操作維修簡單,安裝使用方便等優點。廣泛套用於石油、化工、城市供氣、電力、冶金煤炭等行業各種氣體計量。
二、特點
無機械可動部件,耐腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;
採用16位電腦晶片,集成度高,體積小,性能好,整機功能強;
智慧型型流量計集流量探頭、微處理器、壓力、溫度感測器於一體,採取內置式組合,使結構更加緊湊,可直接測量流體的流量、壓力和溫度,並自動實時跟蹤補償和壓縮因子修正;
採用雙檢測技術可有效地提高檢測信號強度,並抑制由管線振動引起的干擾;
採用領先的智慧型抗震技術,有效的抑制了震動和壓力波動造成的干擾信號;
採用漢字點陣顯示屏,顯示位數多,讀數直觀方便,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量,以及介質壓力、溫度等參數;
採用EEPROM技術,參數設定方便,可永久保存,並可保存最長達一年的歷史數據;
轉換器可輸出頻率脈衝、4~20mA模擬信號,並具有RS485接口,可直接與微機聯網,傳輸距離可達1.2km;
配合FM型數據採集器,可通過網際網路或者電話網路進行遠程數據傳輸
壓力、溫度信號為變送器輸入方式,互換性強;
整機功耗低,可用內電池供電,也可外接電源。

三、工作原理

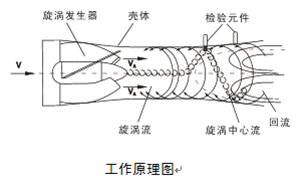

流量感測器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片,當流體進入流量感測器時,導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比,不受流體物理性質和密度的影響,檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈衝信號,然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理,最後在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

工作原理示意圖工作原理示意圖
四、流量計結構
旋進旋渦流量計結構緊湊,主要由殼體、旋渦發生體、感測器(溫度、壓力、流量)、整流器、支架和轉換器構成。
