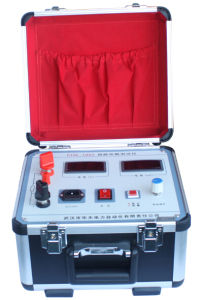

HTHL迴路電阻測試儀

HTHL迴路電阻測試儀

迴路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004,採用高頻開關電源技術和數字電路技術相結合設計而成。適用於開關控制設備迴路電阻的測量。其測試電流採用國家標準推薦的直流100A。可在電流100A的情況下直接測得迴路電阻,並用數字顯示出來。該迴路電阻測試儀測量準確、性能穩定,符合電力、供電部門現場高壓開關維修和高壓開關廠迴路電阻測試的要求。

基本資料

產品名稱:迴路電阻測試儀
型號:HTHL
參考標準:DL/T845.4-2004
生產廠家:武漢市華天電力自動化有限責任公司

產品用途

HTHL-100A迴路電阻測試儀適用於高壓開關接觸電阻(迴路電阻)的高精度測量,同樣適用於其它需要大電流、微電阻測量的場合。

工作原理

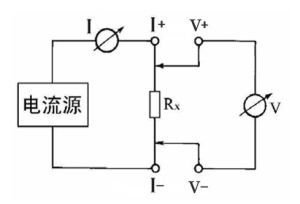

HTHL-100A迴路電阻測試儀採用電流電壓法測試原理,也稱四線法測試技術,原理方框圖見圖二。

測試原理圖測試原理圖

由電流源經“I+、I-兩連線埠(也稱I型口),供給被測電阻Rx電流,電流的大小有電流表I讀出,Rx兩端的電壓降“V+、V-”兩連線埠(也稱V型口)取出,由電壓表V讀出。通過對I、V的測量,就可以算出被測電阻的阻值。

技術參數

測量範圍:1~1999μΩ
分辨力:1μΩ
測試電流:DC100A
測量精度:0.5%±1d
顯示方式:電流:三位半LCD
電阻:三位半LCD
工作電源:AC220V±10%50Hz
工作環境:溫度-10℃~40℃濕度:≤80%RH
體積:300×270×200mm3
重量:5kg(不含附屬檔案)

功能特徵

1、大電流:採用最新電源技術,能長時間連續輸出大電流,克服了脈衝式電源瞬間電流的弊端,可以有效的擊穿開關觸頭氧化膜,得到良好的測試結果。
2、抗干擾能力強:在嚴重干擾條件下,液晶屏最後一位數據能穩定在±1個字範圍內,讀數穩定,重複性好。
3、使用壽命長:全部採用高精度電阻,有效的消除環境溫度對測量結果的影響,同時軍品接外掛程式的使用增強了抗振性能。
4、攜帶方便:體積小、重量輕。
