基本資料

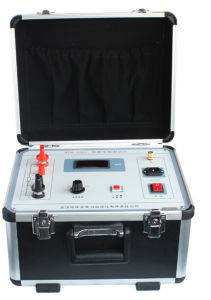

產品名稱：迴路電阻測試儀型號：HTHL-200A
執行標準：DL/T845.4-2004
生產廠家：武漢市華天電力自動化有限責任公司
技術原理
迴路電阻測試儀採用電流電壓法測試原理，也稱四線法測試技術由電流源經“I+、I-兩連線埠(也稱I型口)，供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩連線埠(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。技術參數
測量範圍 1～1999μΩ分辨力 1μΩ
測試電流 DC50A、100A、150A、200A四檔固定輸出
測量精度 0.5%±1d
工作方式 連線
顯示方式 三位半LCD
工作電源 AC220V±10%50Hz
工作環境 溫度-10℃～40℃，濕度：≤80%RH
體積 380×350×260mm3
重量 5Kg(不含附屬檔案)
行業套用
迴路電阻測試儀適用於開關控制設備迴路電阻的測量。其測試電流採用國家標準推薦的直流100A和200A。可在電流100A的情況下直接測得迴路電阻，也可以在電流200A的情況下直接測得迴路電阻，最後的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠迴路電阻測試的要求。主要特點
1、大電流：迴路電阻測試儀採用最新電源技術，能長時間連續輸出大電流，克服了脈衝式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果；2、抗干擾能力強：在嚴重干擾條件下，液晶屏最後一位數據能穩定在±1個字範圍內，讀數穩定，重複性好；
3、使用壽命長：全部採用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接外掛程式的使用增強了抗振性能；
4、攜帶方便：體積小、重量輕。
使用方法
1、用儀器所附的專用的測試線和測試鉗，連線好儀器及試品，所有接點必須牢靠，不應有鬆動現象。2、接上AC220V電源，開啟電源開關，儀器通電，並進入準備狀態，此時儀器上的電流表顯示“000”，μΩ表顯示“000”。
3、經過5秒左右之後，狀態指示指向“保持”位置，儀器測試結果，並將自動保持測試數據直至下次測量。
4、按下“測量”按鍵，儀器輸出的DC100A電流通過試品，電流表顯示電流值，同時，電流表前的狀態顯示視窗指向“測量”位置。
5、若需繼續測量時，只要重新按動“測量”鍵即可。
注意事項
1、本儀器不得測試帶電迴路中的迴路電阻。2、儀器在使用中必須可靠的接地。
3、電流線用戶不得隨意更換。
4、儀器不使用時應置於通風、乾燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
