產品簡介
產品別稱：電容電感測試儀
英文名稱：AutomaticCapacitanceInductanceTester或CapacitanceInductanceTester

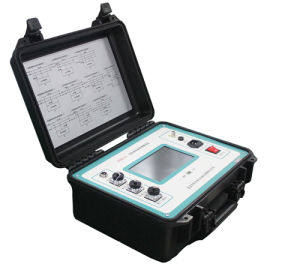

產品型號：HTDR-H
參考標準：GB3983.2-1989
生產廠家：武漢市華天電力自動化有限責任公司
產品用途：針對變電站現場高壓並聯電容器組測量時存在的問題而專門研製
產品優勢
1.採用四端測量技術，測量精確，測試重複性好
2.電流自動分段補償，電流全量程線性化，提高儀器測量精度
3.儀器最大存儲400條數據，具有歷史數據查詢功能
工作原理
HTDR-H全自動電容電感測試儀採用新一代高速混合微處理器，高度集成化，晶片內置雙路高速16位AD轉換器，同步採集被試品的電壓信號和電流信號，自動識別量程，程控放大器增益，放大能力1千倍以上，選用精密電阻器，溫度係數小，將轉換數據經微處理器運算後，得到測試結果，送液晶屏顯示全部測量參數，整個測量過程儀器自動完成。RC內部串、並等效電路圖如圖1.2所示，Cx為實際電容量，Rs為引線電阻，Lo為引線電感，Rp為極間絕緣電阻，Co為極間分布電容。實際電感、電容、電阻並非理想的電抗或電阻元件，而是以串聯或並聯形式呈現為一個復阻抗元件，本儀器根據串聯或並聯等效電路來計算所需值，不同等效電路將得到不同的結果，其不同性取決於不同的元件。一般對於低值阻抗元件（基本是高值電容和低值電感）用串聯等效電路。反之，對於高值阻抗元件（基本是低值電容和高值電感）使用並聯等效電路。
RC內部串、並等效電路 圖1.2 RC內部串、並等效電路
操作方法
界面介紹

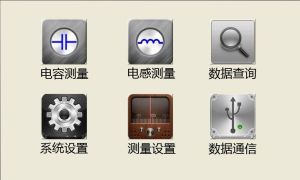

首先將AC220V電源線連線至儀器面板電源插座，打開面板上電源開關，儀器進入開機歡迎畫面，系統初始化完成後儀器進入主界面，如圖3.1所示。該界面有6個選項，點擊圖示進入相應子界面。
系統設定

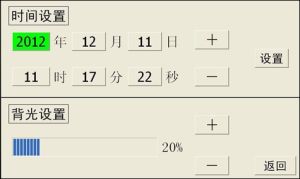

點擊界面上的“系統設定”圖示，進入系統設定界面（如圖3.2）。在該界面中，進行時間設定和背光設定。
1.時間設定：首先點擊相應時間圖示，然後點擊時間設定欄右邊的“+”或“-”，時間修改完成後，點擊“設定”圖示，時間設定修改完成。
2.背光設定：點擊背光設定欄右邊界面上的“+”或“-”，即可完成背光設定，螢幕同步顯示修改後的背光亮度。
點擊“返回”按鈕，返回主界面。
主界面 圖3.1主界面
系統設定界面 圖3.2 系統設定界面
測量設定

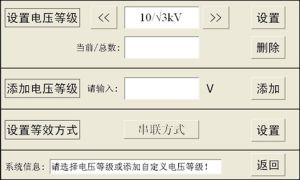

進行電容測試或電感測試之前，用戶需要根據被試品參數設定相應的測量參數，點擊主界面中的“測量設定”圖示進入測量設定界面（如圖3.3）。在此界面，包含“設定電壓等級”、“添加電壓等級”、“設定等效方式”和“系統信息”四個標題欄。
1.設定電壓等級：點擊“《”或“》”按鈕選擇需要的電壓等級，同時“系統信息”欄中會相應提示“切換電壓等級完成”。點擊“設定”按鈕完成設定，同時“系統信息”欄中會相應提示“設定電壓等級成功”。“當前/總數”顯示當前選定的電壓等級在總的電壓等級數中的排序號。點擊“刪除”即刪除當前選定的電壓等級，同時“系統信息”欄中會相應提示“刪除成功”。如無需要的電壓等級值，用戶可在“添加電壓等級”欄添加所需要的電壓等級，在“請輸入”選項框中輸入需要的電壓等級值，點擊“添加”按鈕即可完成，同時“系統信息”欄中會相應提示“添加自定義電壓等級成功！”。
2.設定等效方式：系統默認的等效方式為“串聯方式”。如當前顯示的等效方式為“串聯方式”，點擊後系統自動切換到“並聯方式，如當前顯示的等效方式為“並聯方式”，點擊後系統自動切換到“串聯方式”，同時“系統信息”欄中會相應顯示當前選定的等效方式。點擊“設定”按鈕完成設定，同時“系統信息”欄中會相應提示“設定等效方式成功”。
點擊“返回”按鈕返回主界面。
測量設定界面 電容測量
主界面中點擊“電容測量”圖示即可進入電容測試界面，點擊螢幕上方選項卡可以選擇Y型、Yn型、△型、Ⅲ型，下面以測試一個Yn型電容器為例。

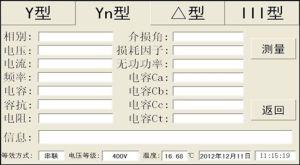

首先在界面中點擊“Yn型”選項，界面自動切換到Yn型電容測試界面，如圖3.4所示。
電容測試界面 圖3.4 電容測試界面確定接線無誤後，點擊“測量”按鈕儀器將自動完成A相的測量（如圖3.5）。

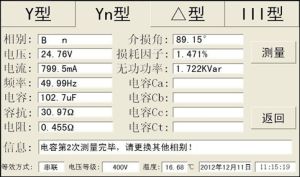

相測量數據 圖3.5 A相測量數據手動更換B相後，點擊“測量”按鈕，儀器自動完成B相的測量（如圖3.6），再手動更換C相後，點擊“測量”按鈕，儀器自動完成C相測量，測量完成後如圖3.7所示，“信息”欄中會提示“電容3種相別測試完畢，繼續測試或更換網路測試”，此時界面出現“保存”按鈕，此時一個Yn型的電容器組測試完成，點擊“保存”按鈕保存測試數據，以備事後查詢。測試完成後，點擊“測量”將開始下一組測試，點擊“返回”按鈕返回主界面。
相測量數據 圖3.6 B相測量數據

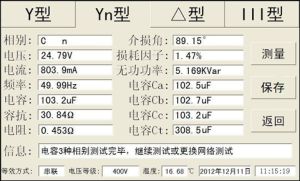

相測量數據 圖3.7 C相測量數據注意：1.每相測量完成後，需人工更換測量接線。
2.每組測量過程中，禁止返回“測量設定”界面，更改測量設定參數，否則將無法保存本組測量數據。
電感測量

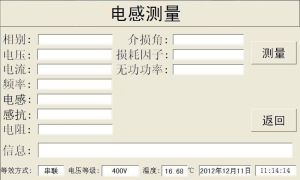

主界面中點擊“電感測量”圖示，進入電感測試界面（如圖3.8），確認接線無誤，點擊“測量”按鈕開始測試，測試完成後，點擊“保存”將保存本次測量數據（如圖3.9）。
電感測量界面 圖3.8 電感測量界面

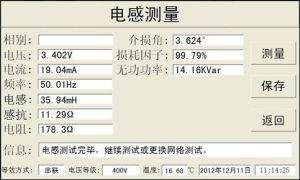

電感測量數據 圖3.9 電感測量數據
數據查詢
儀器最大保存200組測試數據，用戶在主界面中，點擊“數據查詢”圖示進入數據查詢界面查看保存的歷史測量數據（如圖3.10）。

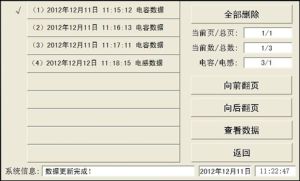

數據查詢 圖3.10 數據查詢點擊螢幕上的數據日期即可選擇需要查看的數據，日期前的“√”表示該條數據被選中，點擊“查看數據”即可查詢被選中的歷史數據，數據查看界面與電容電感測量數據界面相同。
點擊返回按鈕返回主界面。
圖3.10右邊信息欄解釋：
1.數據查詢界面電容數據與電感數據放在一起，並以保存時間排序，先保存者排在前面。
2.“當前頁/總頁”：“當前頁”指數據查詢左邊顯示的信息頁在總頁碼數中的排序號，“總頁”指總頁碼數。
3.“當前數/總數”：“當前數”指當前選定的電容數據或電感數據在總數中的排序號，“總數”指總的電容數據或電感數據。
4.“電容/電感”：“電容”指總的電容數據數，“電感”指總的電感數據數。
5.“全部刪除”：點擊“全部刪除”將刪除所有已保存的數據。
數據通信

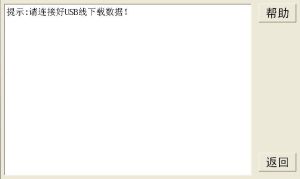

通信連線線連線好後，打開儀器電源，待儀器進入圖3.1所示主界面後，點擊“數據通信”後，進入通信界面（如圖3.11）。通過上位機查詢保存的歷史測量數據或對數據做進一步的分析梳理，具體操作請看“第四章上位機軟體”。
數據通信界面 圖3.11 數據通信界面
產品參數
環境溫度 -10℃～+40℃
相對濕度 ≤90%
工作電源 AC220V±10%50Hz
電容量程 0.02μF～2000μF 精度：±0.5%
電感量程 0.1mH～2000H 精度：±0.5%
無功功率量程 0～20MVar 精度：±1.0%
有功功率量程 0～20kW 精度：±1.0%
損耗因子量程 0～20% 精度：±1.0%
電阻分量量程 0～10MΩ 精度：±1.0%
儀器體積 400×290×175（長×寬×高）mm3
儀器質量 9.5kg
附屬檔案箱體積 340×260×135（長×寬×高）mm3
附屬檔案箱質量 3.6kg
