簡介
RS232接口就是串口，電腦機箱後方的9芯插座，旁邊一般有 "|O|O|" 樣標識。一般機箱有兩個，新機箱有可能只有一個。筆記本電腦有可能沒有。
有很多工業儀器將它作為標準通信連線埠。通信的內容與格式一般附在儀器的用戶說明書中。
歷史和作用
rs232它是在1970年由美國電子工業協會(EIA)聯合貝爾系統、數據機廠家及計算機終端生產廠家共同制定的用於串列通訊的標準。它的全名是“數據終端設備(DTE)和數據通訊設備(DCE)之間串列二進制數據交換接口技術標準”該標準規定採用一個25個腳的DB-25連線器，對連線器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。後來IBM的PC機將RS232簡化成了DB-9連線器，從而成為事實標準。而工業控制的RS-232口一般只使用RXD、TXD、GND三條線。
接口標準
rs232在多數情況下主要使用主通道，對於一般雙工通信，僅需幾條信號線就可實現，如一條傳送線、一條接收線及一條地線。
RS-232-C標準規定的數據傳輸速率為50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。
RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，採用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用於20m以內的通信。具體通訊距離還與通信速率有關，例如，在9600pbs時，普通雙絞禁止線時，距離可達30-35米。
串列通信接口標準經過使用和發展，目前已經有幾種。但都是在RS-232標準的基礎上經過改進而形成的。所以，以RS-232C為主來討論。RS-232C標準是美國EIA（電子工業聯合會）與BELL等公司一起開發的1969年公布的通信協定。它適合於數據傳輸速率在0～20000b/s範圍內的通信。這個標準對串列通信接口的有關問題，如信號線功能、電氣特性作了明確規定。由於通信設備廠商都生產與RS-232C制式兼容的通信設備，因此，它作為一種標準，目前已在微機通信接口中廣泛採用。
首先，RS-232-C標準最初是遠程通信連線數據終端設備DTE(DataTerminalEquipment）與數據通信設備DCE（DataCommunicateEquipment）而制定的。因此這個標準的制定，並未考慮計算機系統的套用要求。但目前它又廣泛地被借來用於計算機（更準確的說，是計算機接口與終端或外設之間的近端連線標準)。顯然，這個標準的有些規定和計算機系統是不一致的。有了對這種背景的了解，我們對RS-232C標準與計算機不兼容的地方就不難理解了。
其次，RS-232C標準中所提到的“傳送”和“接收”，都是站在DTE立場上，而不是站在DCE的立場來定義的。由於在計算機系統中，往往是CPU和I/O設備之間傳送信息，兩者都是DTE，因此雙方都能傳送和接收。
協定標準
RS-232C標準（協定）的全稱是EIA-RS-232C標準，其中EIA(ElectronicIndustryAssociation）代表美國電子工業協會，RS（recommendedstandard）代表推薦標準，232是標識號，C代表RS232的最新一次修改（1969），在這之前，有RS232B、RS232A。它規定連線電纜和機械、電氣特性、信號功能及傳送過程。常用物理標準還有EIARS-422A、EIARS-423A、EIARS-485。這裡只介紹EIARS-232C（簡稱232，RS232）。例如，目前在IBMPC機上的COM1、COM2接口，就是RS-232C接口。詳細說明
rs232（1）接口的信號內容 實際上RS-232-C的25條引線中有許多是很少使用的，在計算機與終端通訊中一般只使用3-9條引線。RS-232-C最常用的9條引線的信號內容見附表1所示
（2）接口的電氣特性 在RS-232-C中任何一條信號線的電壓均為負邏輯關係。即：邏 輯“1”，-5— -15V；邏輯“0” +5— +15V 。噪聲容限為2V。即 要求接收器能識別低至+3V的信號作為邏輯“0”，高到-3V的信號 作為邏輯“1”

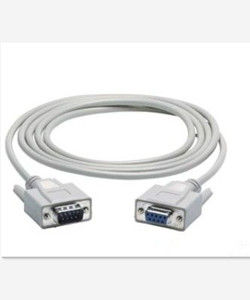

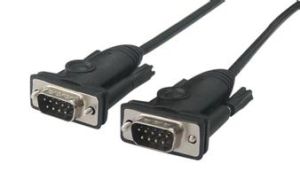

(3) 接口的物理結構 RS-232-C接口連線器一般使用型號為DB-25的25芯插頭座,通常插頭在DCE端,插座在DTE端. 一些設備與PC機連線的RS-232-C接口,因為不使用對方的傳送控制信號,只需三條接口線,即“傳送數據”、“接收數據”和“信號地”。所以採用DB-9的9芯插頭座，傳輸線採用禁止雙絞線。
（4）傳輸電纜長度 由RS-232C標準規定在碼元畸變小於4%的情況下，傳輸電纜長度應為50英尺，其實這個4%的碼元畸變是很保守的，在實際套用中，約有99%的用戶是按碼元畸變10-20%的範圍工作的，所以實際使用中最大距離會遠超過50英尺，美國DEC公司曾規定允許碼元畸變為10%而得出附表2 的實驗結果。其中1號電纜為禁止電纜，型號為DECP.NO.9107723 內有三對雙絞線，每對由22# AWG 組成，其外覆以禁止網。2號電纜為不帶禁止的電纜。型號為DECP.NO.9105856-04是22#AWG的四芯電纜。
1.RS-232-C是美國電子工業協會EIA（Electronic Industry Association）制定的一種串列物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。RS-232-C匯流排標準設有25條信號線，包括一個主通道和一個輔助通道，在多數情況下主要使用主通道，對於一般雙工通信，僅需幾條信號線就可實現，如一條傳送線、一條接收線及一條地線。RS-232-C標準規定的數據傳輸速率為每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，採用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用於20m以內的通信。
2.RS-485匯流排,在要求通信距離為幾十米到上千米時，廣泛採用RS-485 串列匯流排標準。RS-485採用平衡傳送和差分接收，因此具有抑制共模干擾的能力。加上匯流排收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。 RS-485採用半雙工工作方式，任何時候只能有一點處於傳送狀態，因此，傳送電路須由使能信號加以控制。RS-485用於多點互連時非常方便，可以省掉許多信號線。套用RS-485 可以聯網構成分散式系統，其允許最多並聯32台驅動器和32台接收器。
以往，PC與智慧型設備通訊多藉助RS232、RS485、乙太網等方式，主要取決於設備的接口規範。但RS232、RS485隻能代表通訊的物理介質層和鏈路層，如果要實現數據的雙向訪問，就必須自己編寫通訊應用程式，但這種程式多數都不能符合ISO/OSI的規範，只能實現較單一的功能，適用於單一設備類型，程式不具備通用性。在RS232或RS485設備聯成的設備網中，如果設備數量超過2台，就必須使用RS485做通訊介質，RS485網的設備間要想互通信息只有通過“主（Master）”設備中轉才能實現，這個主設備通常是PC，而這種設備網中只允許存在一個主設備，其餘全部是從（Slave）設備。而現場匯流排技術是以ISO/OSI模型為基礎的，具有完整的軟體支持系統，能夠解決匯流排控制、衝突檢測、鏈路維護等問題。
同類匯流排
rs232RS-485採用平衡傳送和差分接收，因此具有抑制共模干擾的能力。加上匯流排收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。
RS-485採用半雙工工作方式，任何時候只能有一點處於傳送狀態，因此，傳送電路須由使能信號加以控制。
RS-485用於多點互連時非常方便，可以省掉許多信號線。套用RS-485可以聯網構成分散式系統，其允許最多並聯32台驅動器和32台接收器。
RS-422與RS-485接口差異
RS-422的電氣性能與RS-485完全一樣。主要的區別在於：
RS-422有4根信號線：兩根傳送（Y、Z）、兩根接收（A、B）。由於RS-422的收與發
是分開的所以可以同時收和發（全雙工）。
RS-485有2根信號線：傳送和接收都是A和B。由於RS-485的收與發是共用兩根線所
以不能夠同時收和發（半雙工）。
缺點
（1）接口的信號電平值較高，易損壞接口電路的晶片，又因為與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連線。
（2）傳輸速率較低，在異步傳輸時，波特率為20Kbps；因此在CPLD開發板中，綜合程式波特率只能採用19200，也是這個原因。
（3）接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。
（4）傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在15米左右。
