概述
全自動電容電橋測試儀是在無功補償裝置專家工作組的指導下，針對變電站現場測量電容器的電容值時存在的問題而專門研製的，它著重解決了以下問題：(1) 現場測量電容器需拆除連線線，不僅工作量大而且易損壞電容器；
(2) 電容表輸出電壓低而導致故障檢出率低。
該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的特點。

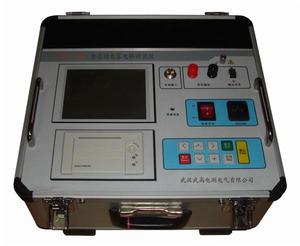

WD-500全自動電容電橋測試儀特點：
量程自動轉換
儲存數據
大螢幕液晶（320×240×LCD）顯示，漢字選單操作提示。
實現波形和測量處理數據同屏顯示，使測試過程更直觀；
具有設定、校正和調試功能
技術參數
1、儀器測量範圍及精度：a. 電容測量
（1） 可測電容範圍：0.1μF ～2,000μF;
（2） 可測容量範圍：5 ～20,000kvar;
（3） 測量精度： ±1.0%；
（4） 解析度：0 ～1.999μF ±1.0%rdg;
0 ～19.99μF ±1.0%rdg;
0 ～199.9μF ±1.0%rdg;
0 ～1999μF ±1.0%rdg;
b. 電流測量
（1） 電流測量範圍：0～199.9mA;
0～1.999A;
0～19.99A;
0～199.9A
0～1000A;
（2）測量精度：±1.0%；
2、工作電源：
a. 額定電壓：工頻220V±10%；
b. 額定頻率：50Hz；
c. 額定輸出：26V/500VA；
3、儀器的正常工作條件：
a. 環境溫度：0℃～+40℃
b. 相對濕度：≤90%
4、顯示方式：大螢幕液晶示屏全漢字輸出，
TPμp-40面板式熱敏印表機
5、外形/ 重量：320×360×160 mm / 8 kg
6、工作原理
該電容電橋採用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，合上測試開關K，測試電壓同時施加在標準電容器和被試電容器上，處理器通過感測器同時採集流過兩者的電流信號並進行處理後得到被試電容器的電容值。
由於採用標準電容器、被試電容器同步採樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重複性好，準確可靠的特點。
測量範圍、解析度及誤差值
| 電容測量檔位： | 誤差值： |
| 0.020μF ～ 0.200μF | ±0.5% |
| 0.200μF ～ 2.000μF | ±0.5% |
| 2.000μF ～ 20.00μF | ±0.5% |
| 20.00μF ～ 200.0μF | ±0.5% |
| 200.0μF ～ 2000.μF | ±0.5% |
| 電感測檔位 | 誤差值 |
| 0.10mH ～ 0.200H | ±0.5% |
| 2.000H ～ 20.00H | ±0.5% |
| 20.00H ～ 200.0H | ±0.5% |
| 200.0H ～ 2000.H | ±0.5% |
| 電感器無功功率 | 0 ～ 20.00Mvar | 誤差值 | ±1% |
| 電感器有功功率 | 0 ～ 20.00kW | 誤差值 | ±1% |
| 電感器損耗因數 | 0 ～ 20.00% | 誤差值 | ±1% |
| 電感器電阻分量 | 0 ～ 10.00MΩ | 誤差值 | ±1% |
鉗形感測器測量範圍及誤差（部件）
| 電流測量檔位(AC) | 誤差值 |
| 0.000mA ～ 50.00A | ±0.2% |
