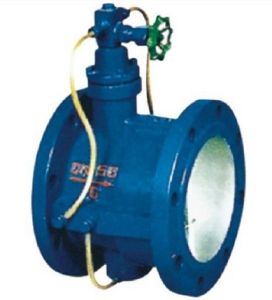

HH49X微阻緩閉止回閥

HH49X微阻緩閉止回閥,主要用於工業供水、污水處理廠的水泵出口處，防止管網逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩衝裝置和微量調節閥組成。

1主要用途(保特律閥門)
主要用於淨水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。
2主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關後緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩衝，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果
3主要技術參數
技術參數表：
型號 HH49X-10 HH49X-16
公稱壓力 PN1.0MPa PN1.6MPa
公稱通徑 Dn150-2200 Dn150-2200
密封試驗壓力 1.1MPa 1.76MPa
殼體試驗壓力 1.5MPa 2.4MPa
主要零件材料 閥體 灰鑄鐵、球墨鑄鐵、鑄鋼 灰鑄鐵、球墨鑄鐵、鑄鋼
閥瓣 鋁青銅 鋁青銅
閥桿 不鏽鋼 不鏽鋼
彈簧 不鏽鋼 不鏽鋼
閥座密封面 橡膠 橡膠
主要連線尺寸表：
公稱通徑DN 尺　寸　(mm)
mm in D D1 D2 H H1 L Z-фd(PN10)
150 6 280 240 210 228 172 210 8-ф23
200 8 335 295 265 270 210 230 8-ф23
250 10 390 350 320 305 240 250 12-ф23
300 12 440 400 368 367 264 270 12-ф23
350 14 500 460 428 422 294 290 16-ф23
400 16 565 515 482 462 324 310 16-ф23
450 18 615 565 532 497 351 330 20-ф25
500 20 670 620 585 532 379 350 20-ф25
600 24 780 725 685 607 434 390 20-ф30
700 28 895 840 800 702 491 430 24-ф30
800 32 1010 950 905 792 549 470 24-ф34
詳情:
訂貨須知
一、①HH49X(HH49H) 微阻緩閉止回閥產品名稱與型號②HH49X,HH49H 微阻緩閉止回閥口徑③橡膠瓣止回閥是否帶附屬檔案以便我們的為您正確選型。
二、若已經由設計單位選定HH49X,HH49H 微阻緩閉蝶形止回閥型號，請按HH49X,HH49H 微阻緩閉蝶形止回閥型號直接向保特律閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您儘量提供設計圖紙和詳細參數，由我們保特律閥門的專家為您審核把關。
