技術參數測量範圍:水(20℃)1-200000 l/h
空氣(20℃,0.1013MPa)0.03-4000m3/h
參見流量表,特殊流量可訂製
量程比:標準型10:1 特殊型20:1
精度: 標準型1.5級 特殊型1.0級
壓力等級:標準型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型: DN15-DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa

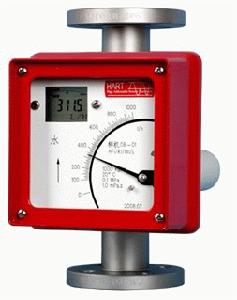

HART通信金屬管轉子流量計選型
代號 | 測 量管結構 | |||||||
50 | 下 進上出 | |||||||
51 | 下 進上橫出 | |||||||
52 | 下 橫進上橫出 | |||||||
53R | 右 進左出 | |||||||
53L | 左 進右出 | |||||||
代號 | 接 液材質 | |||||||
R0 | 0Cr18Ni2Mo2Ti | |||||||
R1 | 1Cr18Ni9Ti | |||||||
Rp | PTFE | |||||||
T1 | 鈦 合金 | |||||||
Rl | 316L | |||||||
代號 | 管 道口徑 | |||||||
DN15 | 15 | |||||||
DN25 | 25 | |||||||
DN50 | 50 | |||||||
DN80 | 80 | |||||||
DN100 | 100 | |||||||
DN150 | 150 | |||||||
DN200 | 200 | |||||||
代號 | 附 加結構 | |||||||
無 | ||||||||
T | 夾 套型 | |||||||
Z | 阻 尼型 | |||||||
G | 高 溫型 | |||||||
Y | 高 壓型 | |||||||
代號 | 指 示器形式代碼組合 | |||||||
M1 | 就 地指示器,機械指示瞬時流量 | |||||||
M2 | 供 電型,機械指示瞬時流量,液晶顯示瞬時/累積流量 | |||||||
M3 | 供 電型,無機械指示,液晶顯示瞬時/累積流量 | |||||||
代碼 | 供 電方式 | |||||||
無 | 只 限M1指示器 | |||||||
A | 220VAC,4-20mA輸出 | |||||||
B | 電 池供電,無輸出 | |||||||
C | 24VDC,二線制供電,4-20mA輸出 | |||||||
D | 24VDC,三、四線制供電,4-20mA輸出 | |||||||
代號 | 防 爆標誌 | |||||||
l | 本 安iaCT5方型殼體 | |||||||
d | 隔 爆Diibt4園殼體 | |||||||
代號 | 報警或脈衝輸出 | |||||||
無 | 無報警或脈衝輸 出 | |||||||
K1 | 上限報警或一路 脈衝輸出 | |||||||
K2 | 下限報警或一路 脈衝輸出 | |||||||
K3 | 上、下限報警或 雙路脈衝輸出 |
