HART數據機

HART數據機,成功地把模擬信號和數位訊號雙向同時通訊,而不互相干擾。

HART MDOEM,HART數據機,HART轉換器
HART MDOEM,HART數據機,HART轉換器
 一、名稱解釋:
HART數據機,也叫HART轉換器,或者HART貓(就是常說的HART MODEM)。常見與電腦的接口方式有RS232接口和USB接口兩種。也有個別廠家的乙太網或者RS485接口的。
二、HART協定簡介:
HART協定最初是由美國Rosemount公司開發,已套用了多年。HART協定使用FSK技術,在4~20mA信號過程量上疊加一個頻率信號,成功地把模擬信號和數位訊號雙向同時通訊,而不互相干擾。HART協定參照了國際標準化組織的開放性互連模型,使用OSI標準的物理層、數據鏈路層、套用層。HART協定規定了傳輸的物理形式、訊息結構、數據格式和一系列操作命令,是一種主從協定。當通訊模式為“問答式”的時候,一個現場設備只做出被要求的應答。 採用Bell202標準的FSK頻移鍵控信號,在低頻的4~20mA模擬信號上疊加一個頻率數位訊號進行雙向數字通信。數位訊號的幅度為0 . 5 m A ,數據傳輸率為1200bps,1200Hz代表邏輯“1”,2200Hz代表邏輯“0”。數位訊號波形如圖所示:
HART波形圖片

HART MODEM是基於HART協定的智慧型儀表及設備(如壓力變送器、溫度變送器、流量計、執行器等)的組態/調試工具,可用於HART智慧型設備的生產組態、調試及現場管理、維護等,用戶利用HART組態/調試工具可以在生產過程中對HART智慧型設備進行組態、調試、標定、診斷等工作,也可以用於管理、組態現場運行的HART智慧型設備和監測過程變數。
三、HART數據機型號:
1、USB接口型號:ESH232U
USB接口的HART數據機

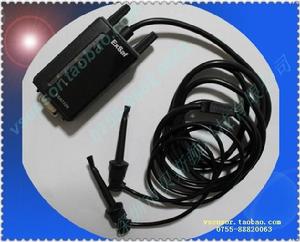

2、RS232接口型號:ESH232R
RS232接口的HART數據機

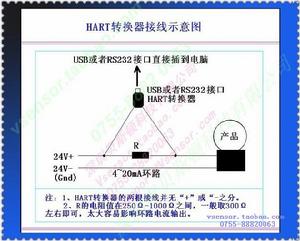

四、HART MODEM的接線方法:
HART數據機接線圖

五、HART協定上位機編程:
HART操作命令處於套用層,包括通用命令、普通命令和專用命令。
購買本公司的HART 數據機為您提供HART讀寫測試軟體,HART協定上位機編程例程(VC++,LabView、Delphi等),以及詳細的HART協定相關資料。
我們也可以提供HART協定單片機的下位機C語言代碼,即使您不懂HART,參考我們提供的資料,也會使您事半功倍,顯著加快您的研發進度。
