在3G(The 3rd Generation Mobile Communications,第三代移動通信)網路中,接入網部分叫做UTRAN(UMTS Terrestrial Radio Access Network,UMTS陸地無線接入網)。

在LTE(Long Term Evolution,長期演進)網路(即俗稱的4G網路)中,因為演進關係,我們將接入網部分稱為E-UTRAN(Evolved UMTS Terrestrial Radio Access Network,演進的UMTS陸地無線接入網),即LTE中的移動通信無線網路。

背景

隨著3GPP(3rd Generation Partnership Project,第三代合作夥伴計畫)協定的演進,移動通信組網及其提供的業務也在不斷發展變化:從最初的2G GSM(Global System for Mobile Communications,全球移動通信系統)經過2.5G GPRS(General Packet Radio Service,通用無線分組數據業務)和3G UMTS(Universal Mobile Telecommunication System,通用移動通訊系統)演進到LTE網路,行動網路實現了廣域覆蓋、高速無線數據傳輸和與網際網路的融合。

隨著2G GSM(Global System for Mobile Communications)經過2.5G GPRS演進到3G UMTS,移動通信逐步實現了廣域覆蓋、高速無線數據傳輸和與網際網路的融合,能夠為人們提供語音、數據、視頻等豐富多彩的業務,極大滿足了用戶隨時隨地多種方式相互通信的需求。

但隨著業務的迅猛發展和需求的多元化,這一網路結構也面臨著自身的局限性:

3GPP為了不斷增強未來網路的競爭力,開始了3G長期演進技術E3G的相關研究工作。E3G是指對現有3G系統的增強,包括以下部分:

l E3G的空中接口技術為LTE。

l LTE對應核心網的演進項目稱為EPC(Evolved Packet Core)。

E-UTRAN是演進的UTRAN。更多細節可以參看3GPP TS 36.300 [5]。

結構

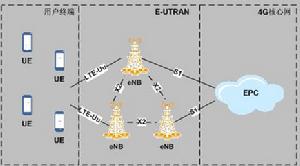

E-UTRAN由多個eNodeB(Evolved NodeB,演進的NodeB)組成,E-UTRAN的結構如圖1所示。

圖1 E-UTRAN的結構圖 圖1 E-UTRAN的結構圖

eNodeB之間通過X2接口彼此互聯,eNodeB與EPC之間通過S1接口,而eNodeB與UE通過LTE-Uu互聯。

對比

E-UTRAN和UTRAN的區別

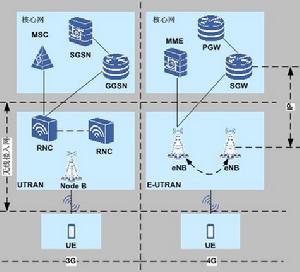

E-UTRAN和UTRAN有什麼區別呢?請參見圖2。

圖2 UTRAN和E-UTRAN之間的區別 圖2 UTRAN和E-UTRAN之間的區別

從圖2中我們可以看出,在右側的LTE網路中,eNodeB除了具有原來3G網路中NodeB的功能外,還承擔了原有RNC(Radio Network Controller,無線網路控制器)的大部分的功能,使得網路更加扁平了。

eNodeB和eNodeB之間採用格線方式直接相連,和原有UTRAN結構大不相同。核心網採用全IP分散式的結構。

所以LTE的E-UTRAN是以全新的系統,它提供了更高的傳輸速率,進一步滿足了用戶對速度的更高要求。
