DIANA是一款在建築(包括歷史建築)、橋樑、隧道、捷運、水利、水運、電力、石化、市政、礦山等工程領域有著廣泛套用的高端非線性分析有限元軟體。在DIANA中可以精確模擬鋼筋混凝土結構從初始狀態、到產生裂縫、不斷擴展,繼而最終倒塌的整個過程。這種模擬精確考慮了結構的實際幾何形狀,混凝土的材料特性(裂縫本構) ,鋼筋的單獨模擬,以及兩者之間的粘結、滑移等特性。抗震方面DIANA不僅提供可套用於結構設計的線性動力分析功能,還提供考慮地震反覆荷載作用歷程的非線性動力分析功能。DIANA在大壩分析中具有優勢功能,DIANA所提供的豐富的材料本構和分析功能非常適用於大壩的分析。例如,施工階段分析、土與結構的協同分析、流固耦合分析、用戶自定義本構 、多種界面單元、大變形及大應變分析 、材料非線性分析、考慮材料的時間及環境影響效應的分析、非線性動力分析等。同時,DIANA在隧道工程領域也有很多套用。常規的隧道分析和設計主要針對隧道的開挖或者襯砌的受力進行分析和設但DIANA還被廣泛用於隧道在火災、爆炸、地震作用等各種偶然荷載作用下的性能分析。在歐洲各國、美國、日本、韓國等地區有著廣泛的套用 。

基本信息

分析類型

線性靜力分析

疲勞分析

線性瞬態分析

頻響分析

反應譜分析

物理和幾何非線性分析

瞬態非線性分析

特徵值分析

屈曲及後屈曲分析

穩態和瞬態熱流分析

詳細和區域地下水滲流分析

穩態和瞬態地下水滲流分析

滲流與應力耦合分析

相控結構和勢流分析

流固耦合分析

強度折減分析

剛度適應分析

參數反演分析

土工格柵

特色功能

特色一、多種混凝土裂縫模型

·離散型裂縫

·彌散型裂縫

特色二、裂縫寬度的計算和顯示

特色三、完美支持中國規範混凝土非線性本構

特色四、鋼筋 - 混凝土粘結滑移(支持中國規範)

提供了4種粘結滑移模型

混凝土結構設計規範(2010)可採用多折線模型

特色五、砌體結構分析

特色六、混凝土 JCSS 機率模型(可靠度分析)

特色七、纖維混凝土 --CEB-FIP 模型

用與總應變或開口裂縫的相關性定義纖維混凝土曲線,支持CEB規範

特色八、預應力混凝土

·CAD導入預應力束

·預應力筋和混凝土自動耦合,無需手動建立粘結

·可考慮預應力損失

·徐變和收縮模型*

·時間/溫度/成熟度依存特性

特色九、適用於動力分析的著名本構模型

·混凝土 在世界上享負盛名,東京大學混凝土研究室前川宏一教授等提出的Maekawa-Fukuura模型

–非正交開裂, 主裂縫

–彈塑性斷裂模型(受壓區)

–基於非正交總應變的裂縫模型

·鋼筋(Monti-Nuti本構、Menegotto-Pinto本構、Dodd-Restreppo本構、修正的雙面隨動強化模型)

特色十、纖維樑柱模型

特色十一、大規模動力分析(地震、風、海嘯)

特色十二、方便的施工階段及荷載組合分析

特色十三、收斂性極佳,下降段模擬精確

套用領域

水利大壩領域

Diana[DIANA(高端非線性有限元分析軟體)] Diana[DIANA(高端非線性有限元分析軟體)]

DIANA在水利領域具有廣泛的套用: 可進行線性/非線性動力學分析、施工階段的抗震分析、大規模動力分析(地震、風、海嘯)、大體積壩體的變形應變計算,顯示及計算裂縫的寬度等。程式具有多種混凝土裂縫模型,可考慮流體場、土壤與結構的多場耦合,解決流體—結構相互作用問題。

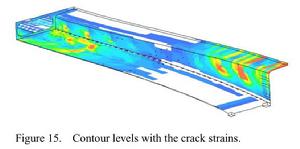

橋樑領域

Diana[DIANA(高端非線性有限元分析軟體)] Diana[DIANA(高端非線性有限元分析軟體)]

DIANA在橋樑領域的主要套用範圍包括: 非線性土和結構的相互作用;混凝土整個水化過程的模擬及其應力分析、結構開裂情況的判斷;階段性施工分析以及施工階段的抗震分析;大規模動力分析(地震、風、海嘯),應力擾動區(D區)的分析計算;橋樑的安全評估及加固等。軟體可進行預應力筋與混凝土自動耦合,可提供符合中國規範的非線性本構和鋼筋混凝土的粘結滑移,以及纖維樑柱的組合模型以及不同結構的組合實體模型等,可以極大提高設計人員的效率。

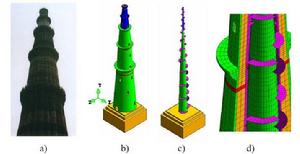

建築領域

Diana[DIANA(高端非線性有限元分析軟體)] Diana[DIANA(高端非線性有限元分析軟體)]

DIANA在混凝土分析方面有巨大優勢 ,可進行鋼筋混凝土結構性能及養護過程模擬,可模擬混凝土的整個水化過程:水化熱的產生、跟周圍溫度場的交換,判斷結構的開裂情況;可進行大規模動力分析等。程式提供豐富的單元類型以及線性、非線性本構模型,以及完美支持中國規範的鋼筋混凝土的粘結滑移;還提供用戶自定義材料子程式接口平台;具有豐富的前後處理功能,收斂性極佳、下降段模擬精準,可以極大的提高用戶的效率。

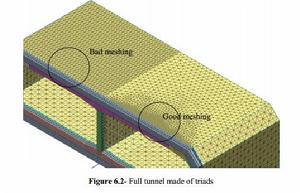

捷運隧道領域

Diana[DIANA(高端非線性有限元分析軟體)] Diana[DIANA(高端非線性有限元分析軟體)]

DIANA可 對非線性土-結構的相互作用以及液化過程進行精確的分析 ,可進行對既有建築的安全評估,在捷運隧道領域具有廣泛的套用。軟體具有豐富完備的材料本構模型,可考慮纖維樑柱的組合模型以及不同結構的組合實體模型,可考慮地下水滲流、土體及結構體的多場耦合來進行分析。

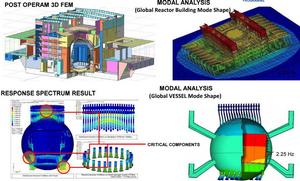

電力領域

Diana[DIANA(高端非線性有限元分析軟體)] Diana[DIANA(高端非線性有限元分析軟體)]

DIANA軟體在 電力領域的引用範圍極廣,可以進行不同發電設備、核電站的外殼、水電站的主體及輔助建築的分析,程式有適用流體場、土壤與結構等多場耦合的完備本構模型,可針對不同施工階段進行準確模擬,具有極佳的用戶體驗。
