產品概述

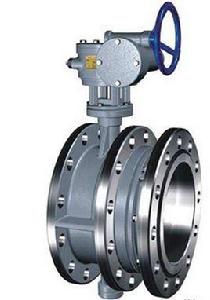

DS341X伸縮蝶閥的主要特點：
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差所產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
3、DS341X伸縮蝶閥密封部位可調節更換，密封性能可靠。DS341X伸縮蝶閥製造標準：JB/T8527-97、GB/T 12238-89，法蘭標準：GB9113-2000、GB/T 17241. 6-1998，檢驗標準：GB/T 13927-92
主要技術參數
| 公稱通徑DN （mm） | 50～2000 | 50～1600 | |
| 公稱壓力 PN（MPa） | 0.6 | 1.0 | 1.6 |
| 密封試驗（MPa） | 0.66 | 1.1 | 1.76 |
| 強度試驗（MPa） | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 軟密封 | X：-40℃～90℃；Xf：-20℃～200℃ | |
| 硬密封 | 炭鋼：-29℃～425℃? 不鏽鋼：-40℃～650℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
| 泄漏率 | 符合GB/T 13927-92標準 | ||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
主要零件材料
| 零件名稱 | 材料 |
| 閥體 | WCB 不鏽鋼 QT450-10 |
| 蝶板 | WCB 不鏽鋼 QT450-10 |
| 閥軸 | 2Cr13不鏽鋼 |
| 密封圈 | 橡膠 |
| 填料 | 柔性石墨 |
主要連線尺寸
| 規格 | D | D1 | D2 | Lmax | Lmin | H1 | H2 | N-Фd |
| 100 | 220 | 180 | 156 | 216 | 174 | 110 | 170 | 8-Ф18 |
| 125 | 250 | 210 | 184 | 232 | 186 | 123 | 182 | 8-Ф18 |
| 150 | 285 | 240 | 211 | 239 | 194 | 140 | 210 | 8-Ф22 |
| 200 | 340 | 295 | 266 | 264 | 214 | 170 | 238 | 8-Ф22 |
| 250 | 395 | 350 | 319 | 296 | 235 | 195 | 270 | 12-Ф22 |
| 300 | 445 | 400 | 370 | 300 | 250 | 222 | 300 | 12-Ф22 |
| 350 | 505 | 460 | 429 | 320 | 270 | 252 | 330 | 16-Ф22 |
| 400 | 565 | 515 | 480 | 332 | 282 | 285 | 368 | 16-Ф26 |
| 450 | 615 | 565 | 530 | 355 | 305 | 310 | 402 | 20-Ф26 |
| 500 | 670 | 620 | 582 | 365 | 315 | 337 | 438 | 20-Ф30 |
| 600 | 780 | 725 | 682 | 420 | 340 | 393 | 490 | 24-Ф30 |
| 700 | 895 | 840 | 794 | 446 | 396 | 450 | 558 | 24-Ф33 |
| 800 | 1015 | 950 | 901 | 476 | 426 | 515 | 625 | 28-Ф33 |
| 900 | 1115 | 1050 | 1001 | 506 | 456 | 560 | 685 | 28-Ф33 |
| 1000 | 1230 | 1160 | 1112 | 516 | 466 | 610 | 750 | 28-Ф36 |
| 1200 | 1455 | 1380 | 1328 | 560 | 510 | 725 | 880 | 32-Ф39 |
| 1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-Ф42 |
| 1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-Ф48 |
| 1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-Ф48 |
| 2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-Ф48 |
