適用範圍
可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似於清水的其它液體之用。
產品介紹
DM型礦用離心泵是一種臥式單吸多級階段式離心泵，這種類型的離心泵主要是用於輸送的含有固體顆粒直徑不大於5mm的液體，並且輸送的介質溫度不能大於80°，水泵的進口壓力不能大於0.6Mpa.常見的在鋼鐵廠、礦山排水、污水輸送等場合廣泛使用。

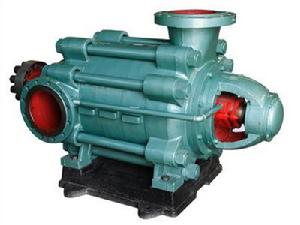

礦用離心泵圖冊DM型礦用離心泵主要零部件是進水段、出水段、導葉、葉輪、中段、軸套、密封環、平衡換、泵軸、尾蓋等，其中水泵的轉子部件由泵軸、裝在泵軸上面的葉輪、軸套、平衡盤等零部件組成，葉輪的數目由泵的級數確定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向遊動，不能採用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，並用油環進行自潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均採用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
DM型礦用離心泵的密封形式有填料密封與機械密封兩種，填料與機封在安裝過程中要注意安裝的鬆緊程度，保證水泵的密封性能。該類型的水泵主要材質有鑄鐵、鑄鋼、不鏽鋼三種材質，鑄鐵材質價格最便宜、鑄鋼材質具有耐磨性能、不鏽鋼材質具有耐腐蝕性能。用戶根據自己的實際使用情況選擇性價比最高的產品。
DM型礦用多級離心泵的進出口方向：水平吸入、垂直吐出。水泵的旋轉方向，從電機端看是順時針選裝。
參數範圍
DM46-50x3
DM—臥式礦用多級離心泵
46—泵設計點流量
50—泵單級設計點揚程
3—泵的級數
流量：28-46-50m3/h
揚程：172.5-150-144m
電機功率：37kw
轉速：2980r/min
進出口直徑：80mm
性能參數表
| 參數 型號 | 流量 Q | 揚程 H | 轉速 n | 軸功率 Pa | 配帶電動機 | 效率 η | 必須汽 蝕餘量 | 葉輪名 義直徑 | 進出 口徑 | 泵重 | ||
| 功率 | 型號 | |||||||||||
| m/s | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| DM25-50×4 | 15 25 28 | 4.16 6.94 7.78 | 206 200 192 | 2980 | 19.1 25.2 27.1 | 37 | Y200L2-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 295 |
| DM25-50×5 | 15 25 28 | 4.16 6.94 7.78 | 257.5 250 240 | 2980 | 23.9 31.5 33.9 | 37 | Y200L2-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 315 |
| DM25-50×6 | 15 25 28 | 4.16 6.94 7.78 | 309 300 288 | 2980 | 28.6 37.8 40.7 | 45 | Y250M-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 340 |
| DM25-50×7 | 15 25 28 | 4.16 6.94 7.78 | 360.5 350 336 | 2980 | 33.4 44.1 47.5 | 55 | Y250M-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 360 |
| DM25-50×8 | 15 25 28 | 4.16 6.94 7.78 | 412 400 384 | 2980 | 38.2 50.4 54.2 | 75 | Y280S-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 385 |
| DM25-50×9 | 15 25 28 | 4.16 6.94 7.78 | 463.5 450 432 | 2980 | 43 56.7 61 | 75 | Y280S-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 405 |
| DM25-50×10 | 15 25 28 | 4.16 6.94 7.78 | 515 500 480 | 2980 | 47.7 63 67.8 | 75 | Y280S-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 430 |
| DM25-50×11 | 15 25 28 | 4.16 6.94 7.78 | 566.5 550 528 | 2980 | 52.5 69.3 74.6 | 90 | Y280M-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 450 |
| DM25-50×12 | 15 25 28 | 4.16 6.94 7.78 | 610 600 576 | 2980 | 57.3 75.6 81.4 | 110 | Y315S-2 | 44 54 54 | 2.4 2.7 2.8 | 196 | 80 80 | 475 |
| DM46-50×3 | 28 46 50 | 7.78 12.78 13.89 | 172.5 150 144 | 2980 | 24.8 29.3 31 | 37 | Y200L2-2 | 53 63 63.2 | 2.5 2.8 3 | 208 | 80 80 | 270 |
| DM46-50×4 | 28 46 50 | 7.78 12.78 13.89 | 230 200 192 | 2980 | 33.1 39.8 41.3 | 45 | Y225M-2 | 53 63 63.2 | 2.5 2.8 3 | 208 | 80 80 | 295 |
| DM46-50×5 | 28 46 50 | 7.78 12.78 13.89 | 287.5 250 240 | 2980 | 41.4 49.8 51.6 | 75 | Y280S-2 | 53 63 63.2 | 2.5 2.8 3 | 208 | 80 80 | 315 |
| DM46-50×6 | 28 46 50 | 7.78 12.78 13.89 | 345 300 288 | 2980 | 49.6 59.7 61.9 | 75 | Y280S-2 | 53 63 63.2 | 2.5 2.8 3 | 208 | 80 80 | 340 |
