簡要介紹
礦用耐磨多級離心泵 系臥式、單吸多級、分段式離心泵亦可做自平衡礦用耐磨多級泵(葉輪對稱布置)。具有效率高、性能範圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似於水的其它液體。礦用耐磨多級離心泵[1]也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用於輸送熱水、油類、腐蝕性或含顆粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。

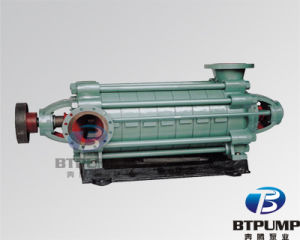

自平衡多級泵 安裝順序
(1)機組運到現場，附帶底座者已裝好電動機，找平底座時可不必卸下水泵和電機。
(2)將底座放在地基上，在地腳螺釘附近墊楔形墊鐵，將底座墊高20~40毫米，準備找平後填充水泥漿之用。
(3)用水平儀檢查底座的水平度，找平後扳緊地腳螺母用水泥漿填充底座，待水泥乾涸後應再次檢查水平度。
(4)當機組功率較大時，為了方便運輸可能會將泵、電機及底座分開包裝，這時即需要用戶自行安裝，校正水泵機組，其方法如洗：
a.將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除淨，並把水泵和電機放到底座上。
b.調整泵軸水平，找平後適當上緊螺母，以防走動.
c.吊起電機，使泵聯軸器和電機聯軸器配合，放下電機到底做上相應位置；
d.調整兩聯軸器間隙為5mm左右，並校正電機軸與泵軸的軸心線是否重合，其方法是將平尺放在聯軸器上，兩聯軸器外圓與平尺相平，若不重合，應調整電機或泵的相對位置，或墊以薄片來調整；
e.為了檢查安裝的精度，要在聯軸器圓周上幾個不同位置上用塞尺測量兩聯軸器平面的間隙，聯軸器平面一周上最大和最小間隙差數不得越過0.3毫米．兩端中心線上下或左右的差數不得越過0.1毫米。
(5)當機組不帶底座時，則需在基礎上直接安裝，其方法與4相似，但應更加注意校正。
注意事項
1、安裝時管路重量不應承受在泵上，否則易損壞水泵；
2、安裝時必須擰緊地腳螺栓，且每間隔一定時段應對泵進行檢查防止其鬆動，以免水泵起動時發生劇烈振動而影響泵的性能；
3、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊、鐵砂等)以免水泵運行時損壞過流部件：
4、為了維護方便和使用安全，在泵的進出口管路上安裝一隻調節閥及在泵進出口附近安裝一隻壓力表，對於高揚程泵，為防止水錘，還應在出口閘閥前安裝一隻止回閥以應付突然斷電等失去動力而生產的事故，從而確保水泵在最佳工況下運行，延長水泵的使用壽命；
5、泵用於有吸程場合，應裝有底閥，並且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；
6、為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
7、安裝管路前轉動水泵的轉子部件，應無磨擦或卡死現象，否則應將泵拆開檢查原因。
主要結構
MD型泵為臥式安裝。除DM16-60型泵的吸入口方向垂直向上外，其餘泵的吸入口方向為水平。所有DM型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般採用填料密封，根據用戶需要也可採用機械密封。除DM85-67，DM155-67型泵採用滑動軸承、稀油潤滑外，其餘採用滾動軸承、油脂潤滑。
技術參數
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度範圍：≤105℃；
工作壓力：≤3.0Mpa。

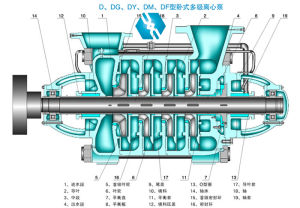

MD型礦用多級泵結構圖優勢特點
1、水力模型先進，效率高，性能範圍廣。
2、泵運行平穩，噪音低。
3、軸封採用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不鏽蝕，使用壽命長。
適應範圍
主要適用於城市高層建築給排水及消防用水、工廠、礦山給排水、遠距離輸水、生產工藝循環中用水、暖通空調循環、生活用水等多種用途。
1、適用於輸送清水及物理化學性質類似於清水的物質，其固體不溶物體積不超過單位體積0.1℅，粒度≤2㎜。
2、介質溫度∶-15℃～400℃
3、工作壓力∶系統壓力≤3.0MPa。
即：系統壓力═入口壓力+泵工作時的壓力≤3.0MPa。
4、周圍環境的溫度應低於40℃，相對濕度應不超過95℅。
5、由於本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性。
注∶如介質帶有細小粒或具強腐蝕性時。
