D673H氣動對夾硬密封蝶閥

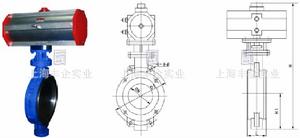

D673H氣動對夾硬密封蝶閥外形尺寸圖技術性能
D673氣動對夾硬密封蝶閥適用於水、蒸汽、油品、空氣、煤氣等各種不同介質，D673氣動對夾硬密封蝶閥的主要特點有：1、適用溫度-20~+425oC；
2、工作壓力大，耐磨損，使用壽命長，啟閉時間迅速；
3、D673氣動對夾硬密封蝶閥密封性能好，具有自動定心作用，泄漏量小；
4、F四氟密封適用溫度≤160oC。氣動對夾硬密封蝶閥已被廣泛套用於食品、飲料、醫藥、石化、電廠、鋼廠、工業環保水處理、高層建築給排水管路等多種管路上作調節介質流量和啟閉之用。
主要連線外型尺寸和連線尺寸
公稱通徑 （DN） 主要尺寸 法蘭尺寸和螺栓規格1.0 MPa 1.6 MPa
L H H1 D1 4-Ф-M D1 4-Ф-M
50 43 625 112 125 Ф18 125 Ф18
65 46 625 115 145 Ф18 145 Ф18
80 49 645 120 160 Ф18 160 Ф18
100 56 675 138 180 Ф18 180 Ф18
125 64 715 164 210 Ф18 210 Ф18
150 70 800 175 240 Ф23 240 Ф23
200 71 850 208 295 M20 295 M20
250 76 925 243 350 M20 355 M24
300 83 1035 283 400 M20 410 M24
350 92 1070 310 460 M20 470 M24
400 102 1190 340 515 M24 525 M27
450 114 1250 380 565 M24 585 M27
500 127 1290 410 620 M24 650 M30
600 154 1455 470 725 M27 770 M33
700 165 1585 550 840 M27 840 M33
800 190 1700 640 950 M30 950 M36
900 203 1965 710 1050 M30 1050 M36
1000 216 2015 770 1160 M33 1170 M39
1200 254 2250 890 1380 M36 1390 M45
