穿牆套管概述
穿牆瓷套管按裝置場所分為戶外和戶內。按結構分為帶導桿式和母線式。按所用導體材料分為鋁導體和銅導體。按安裝地點分為普通型和耐污型。
套管組成部件
穿牆套管由瓷套、安裝法蘭及導電部分裝配而成，母線穿牆套管不帶導電部分。瓷套與法蘭固定方式，除35kV高原型以及部分耐污型產品採用機械卡裝外，其餘均用水泥膠合劑膠裝；銅志電桿採用定心墊圈和螺母固定，銅、鋁導電排採用定心墊圈和開口銷固定。對母線穿牆套管所帶安裝用夾板，出廠時未加工開口尺寸，以便用戶根據實際選用的母線規格型式自行確定開口尺寸。瓷件表面一般上棕釉。 安裝法蘭一般採用灰鑄鐵，但電流等級為1500A及以上產品的法蘭、端帽及定心墊圈採用矽鋁合金， 以降低套管在長期工作下的發熱溫度。 各種黑色金屬附屬檔案表面塗灰磁漆。為了提高套管的起始電暈，對20和35kV套管在結構上採取均壓措施，將靠近法蘭部位的瓷套及兩邊的傘（棱）適當加大、加厚，在瓷件焙燒前於瓷套內腔和法蘭附近以及靠近法蘭的第一個傘（棱）上均勻塗上一層半導體釉，經焙燒後使半導體釉牢固地結合在瓷壁上，並通過接觸片使導體與瓷壁短路，這樣就大大改善了電場分布，防止套管內腔發生放電，提高滑閃放電電壓。以往對20和30kV套管內腔和法蘭處採用噴鋁層來改善電場分布，運行證明鋁層易於剝落，往往不起作用，改用上半導體釉後克服了噴鋁的缺點。套管導電部分，過去只採用銅導體。由於銅材價格較貴，同時電材部分亦普遍使用鋁導體，因此，通過試驗研究我廠發展了鋁導體產品系列。採用鋁導體後不但可節省大量銅材，還可節省需經特別加工的銅鋁過渡端子，相應降低了產品成本；從性能來說，由於鋁導體與母線連線的導電接觸面積比原有銅導桿大，克服了以往銅導桿接觸面積太小而產生溫升過高的缺點。整個穿牆套管系列產品主要系鋁導體，手冊中仍保留3、10、35kV級400～1500A帶螺母的圓銅導電桿穿牆套管，供維修使用。供特需的2000A銅導體穿牆套管，已發展四孔板抱緊式端子結構，運行可靠。 套管接線端子的尺寸規格符合GB5273《變壓器、高壓電器和套管的接線端子》 的規定，可保證互換。
技術標準
高壓穿牆瓷套管按國標 GB12944.1 ～ 12944.2 生產製造。
套管的安裝

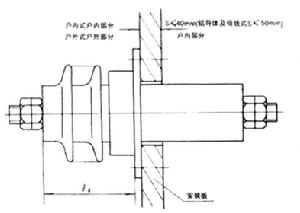

套管安裝法蘭分正反兩種安裝方式， 除6、10kV銅導體套管為正裝外， 其餘為反裝。為便於使用部門考慮套管穿過牆壁時（或其它接地物）洞口的大小、樣本中對反裝和正裝均給出了套管或法蘭在牆壁內的最大尺寸，即“d”或“B”值，套管適用於牆壁（或安裝板）的厚度（δ），對鋁導體套管不大於50mm，對銅導體套管不大於40mm。產品的安裝示意圖：
套管的含義
CWC-20-3000A中
C代表穿牆套管，
W表示是戶外，
後面的C是代表同材質，套管兩頭都是傘群型

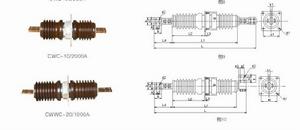

套管的型號
CWC-10/2000A
CWC-10/3000A
CWC-20/1000A
CWC-20/2000A
CWC-20/3150A
註：有些廠家用12KV代表10KV，24KV代表20KV
