簡介

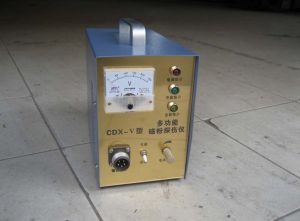

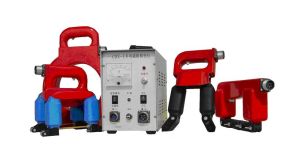

CDX-5磁粉探傷儀技術指標吸收國內外磁粉探傷機的優點,選用新材料,全電子控制的新型磁粉探傷儀,功能齊全,探傷速度快,檢測靈敏度高,操作簡單使用方便等優點。儀器採用外加磁場化法,體積小,重量輕,方便攜帶,高集成化電路,一台設備兼備幾種設備的全部功能。可配備A、D、E、O型探頭。該儀器輸出電流大小可調,CDX-5磁粉探傷儀可適應不同靈敏度要求,交流磁化帶斷電相位控制,超負荷保護,並具有自動衰減退磁等功能詳細介紹
技術指標
吸收國內外磁粉探傷機的優點,選用新材料,採用新工藝,全電子控制的新型磁粉探傷儀,具有功能齊全,探傷速度快,檢測靈敏度高,操作簡單使用方便等優點。儀器採用外加磁場化法,體積小,重量輕,方便攜帶,高集成化電路,一台設備兼備幾種設備的全部功能。可配備A、D、E、O型探頭。該儀器輸出電流大小可調,CDX-5磁粉探傷儀,可適應不同靈敏度要求,交流磁化帶斷電相位控制,超負荷保護,並具有自動衰減退磁等功能。套用
適用於航天、航空、鐵道、汽車、船舶、壓力容器、機械等行業。技術參數
型號:CDX-5(CDX-V)
交流輸出:220V50Hz5A
輸出:AC0-42V0-12A
功能選配:A、D、E、O四種探頭
磁化方式:交流磁化
重量:約6Kg

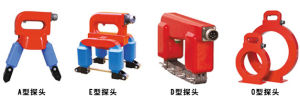

探頭
A型探頭:馬蹄磁軛角焊縫探頭,活動關節斜面磁頭,配有工作燈;對異形面、形狀複雜工件探傷尤其適用。極距:20-160;提升力:AC≥5,DC≥18。配備一台電磁軛角焊縫探傷儀,探頭採用活關節可自由調節使用範圍廣。
E型探頭:交叉磁軛探頭或鏇轉磁場探頭,可一次全方位複合磁化探傷,行走滾輪和工作燈可提高探傷速度。極距:110,提升力:AC≥8。配備一台鏇轉磁場探傷儀,兩隻交叉的磁軛採用交流電移相技術,使之產生隨時間變化的合成鏇轉磁場,對工件一次全方位複合磁化。探頭速度快、檢測質量高。
D型探頭:電磁軛探頭,多種活動關節,磁化強度大。極距:60-220,提升力:AC≥6,DC≥20。配備一台電磁軛角焊縫探傷儀,探頭具有導磁高、磁化強度大等特點。
O型探頭:也稱環形探頭,內徑:150,中心磁場≥180Oe。配備一台環形探傷儀,它是採用線圈通電時產生強磁場的原理設計的,適用於軸棒類、管道類、螺栓類等複雜工件的分段探傷或退磁。
