CAXA線切割(CAM)

簡介

CAXA線切割線是一個面向線切割工具機數控編程的軟體系統，它是面向線切割加工行業的計算機輔助自動編程工具軟體。CAXA線切割可以為各種線切割工具機提供快速、高效率、高品質的數控編程代碼，極大地簡化了數控編程人員的工作；CAXA線切割對於在傳統編程方式下很難完成的工作，它都可以快速、準確的完成；CAXA線切割為您提供線切割工具機的自動編程工具提高效率；CAXA線切割可以互動方式繪製需切割的圖形，生成帶有複雜形狀輪廓的兩軸線切割加工軌跡；CAXA線切割支持快走絲線切割工具機；可輸出3B後置格式。

基本運行環境

Microsoft Windows 98/2000/XP作業系統
Intel奔騰II或更高級別處理器
128MB以上記憶體
Microsoft Windows98/2000/XP系統支持的VGA（256色）或更高性能顯示卡

圖形的繪製

CAXA線切割的圖形繪製包括基本曲線點、直線、圓弧、組合曲線、二次曲線、等距線，以及對曲線

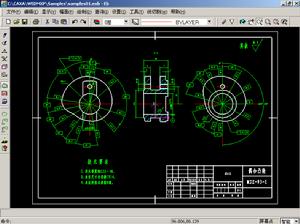

CAXA軟體界面

的裁剪、過渡、平移、縮放、陣列等幾何變換；高精度列表曲線，採用了國際上CAD/CAM軟體中最通用、表達能力最強的NURBS曲線，可以隨意生成各種複雜曲線，並對加工精度提供了靈活的控制方式；公式曲線，將公式輸入軟體，即可由軟體自動生成圖形，並生成線切割加工代碼，切割公式曲線。
提供各種直線、圓弧、自由曲線生成編輯功能，實現任意複雜形狀設計。並能夠標註尺寸，生成工程圖紙。
可以讀取和輸出DWG/DXF檔案格式，AutoP檔案格式和文本檔案定義格式..

高級設計

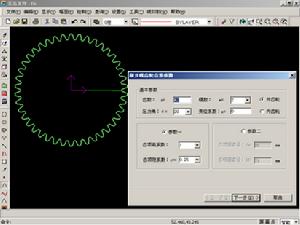

CAXA線切割提供了兩個實用的零件設計模組：齒輪設計和花鍵設計，可以根據給定的齒數、模數、

壓力角等參數自動生成齒輪、花鍵的輪廓形狀，並進行線切割加工。
通過掃瞄器將圖片或實物轉換為圖象，輸入電腦。軟體對輸入的圖象進行矢量化處理，生成矢量圖，並生成加工代碼。用此方法可解決無尺寸圖形，或有實物、無圖紙的零件加工編程。

切割軌跡

CAXA線切割針對不同的工具機，可以設定不同的工具機參數和特定的數控代碼程式格式，同時還可以對生成的工具機代碼的正確性進行校核。

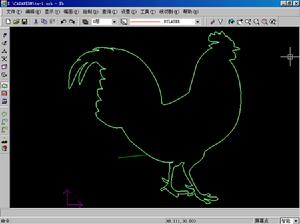

切割軌跡

自動生成各種複雜形狀的切割軌跡，支持多次切割，軌跡跳步，無屑切割等。
在切割時可以把自由曲線用圓弧來擬和加工，提高加工的精度和效率。
可以仿真切割過程，並查詢切割面積。

生成3B、4B、R3B代碼

可以輸出3B/4B/R3B等各種格式的加工代碼。

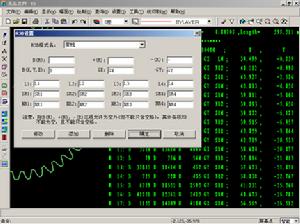

生成代碼

豐富的後置處理能力，可以滿足國內外任意工具機對代碼的要求。

完善的DXF、IGES接口

引入了大型CAD/CAM軟體中使用的DXF、IGES 數據交換接口，可以讀入任意軟體生成的圖形數據。不管用戶的數據來自何方，均可輕易實現數據轉換，完成加工編程，生成加工代碼。

兼容其它軟體的數據

兼容國內其他的軟體的數據，給用戶提供更加靈活的處理方式。

列印代碼

可以在軟體內，直接從印表機上將加工代碼輸出到列印紙上。

直接與工具機連機通訊

可以將電腦與工具機直接連機，將加工代碼傳送到工具機的控制器。軟體提供了多種通訊方式，支持串、並口，電報頭，光電口代碼傳輸，以適應不同類型工具機的要求。目前，幾乎可以連線國內所有的工具機。
