適用範圍
適用於可燃性粉塵環境20區、21區、22區,適用於溫度組別為T1—T6的環境,作為交流50Hz,額定電壓至380V,線路中遠距控制信號、電氣等,並有信號指示燈。
簡介
1產品型號和意義
B XK - □ □ □ □
開關數(不裝補0)
信號燈數(不裝補0)
電流表數(不裝補0)
按鈕數(不裝補0)
控制箱
防爆
基本參數
額定電壓:380V
額定電流:5A
控制箱的防爆標誌為dⅡBT4;
控制箱進線配用電纜最大外徑為26mm;
現場防爆操作箱在下列情況下能夠可靠工作
1周圍空氣溫度上限值不超過+40℃,下限值不低於-20℃,且24小時內的平均值不超過+35℃;
2安裝地點的海拔不超過2000m;
3在無顯著搖動、振動和衝擊的地方;
4安裝地點最濕月平均最大相對濕度不超過95%,同時該月的月平均溫度不低於+25℃;
5污染等級為3級;
6安裝類別為Ⅱ、Ⅲ類;
7防護等級:IP54。
4主要結構及外形安裝尺寸
主要結構

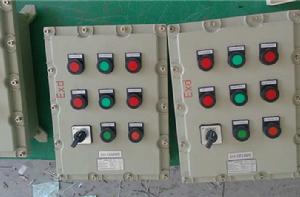

控制箱外殼採用ZL102鑄鋁合金製成隔爆型主腔及接線腔,主腔內裝有按鈕、信號燈等元件,通過操作機構及外殼手柄進行操作,且有指示燈顯示,接線腔內有與主腔相貫通的接線端子,並有電纜引入裝置,設有內外接地螺釘。
使用維修
1將控制箱安裝固定好,將進出線腔蓋打開,把電纜通過引入裝置接至接線端子上,接好內外接地線,檢查無誤後合上蓋,用緊固件緊固,並把壓緊螺母旋緊使電纜密封,完畢後即可使用。
2控制箱不得隨意拆卸,維修進先斷開電源後,才能開蓋維修,維修時不得損壞隔爆面,維修後隔爆接合面塗204-1防鏽油,並將蓋合好,用螺栓緊固後才能使用。
