BSN900C可記錄型超音波探傷儀

簡介

BSN900C超音波探傷儀是北極星辰研發生產的一款攜帶型可記錄型超音波探傷儀，是目前國內同類探傷儀產品中功能最全、配置最高且外觀最為精美的一款新型無損檢測儀器，能夠更加快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、摺疊等的檢測、定位、評估及診斷。

套用領域

BSN900C可記錄型超音波探傷儀廣泛套用於電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域的無損檢測工程。

簡單介紹

BSN900C可記錄型超音波探傷儀（也稱可錄像超音波探傷儀）可記錄探傷過程中全部動態探傷信息，以動畫方式存儲。BSN900C可記錄型超音波探傷儀適合於鍋爐、壓力容器生產製造單位及造船、石油、化工、航天航空、電力建設、橋樑和高層建築的無損檢測.

儀器特點

全中文顯示，主從式選單，數碼式飛梭旋鈕，操作便捷，技術領先。
500個探傷通道
內置多種探傷標準和曲線，無需試塊，調出即可工作
可記錄：實時動態記錄，連續錄製時間可達200小時以上
集超聲檢測、測厚雙重功能於一機
真彩顯示器：多種顏色可選、亮度可調

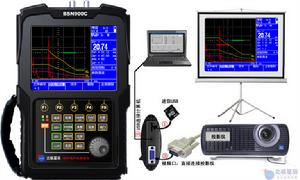

高速USB和RS232兩種接口與計算機通訊
PC-soft實時彩色拷屏，可自動生成探傷報告
實時顯示SL、EL、GL、RL定量值
大容量、高性能鋰電池，連續工作7-10小時
雙電雙充(邊充電邊工作，或座充充電)，滿足長時間探傷需求
手帶、掛帶、腰帶，更適合於現場、野外、高空作業
體積小、重量輕，便於現場操作

主要功能

自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
自動錄製探傷過程並可以進行動態回放；
自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
自動DAC、AVG曲線自動生成並可以分段製作，取樣點不受限制，並可進行修正與補償，滿足任意探傷標準；
自動計算回波參數。

放大接收

硬體實時採樣：150MHz，波形高度保真
閘門信號：單閘門、雙閘門，峰值或邊緣讀數
增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%

探傷功能

曲線包絡和波峰記憶：實時檢索並記錄缺陷最高波
φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
動態記錄：實時動態錄製波形，並可存儲、回放
缺陷定位：實時顯示水平值L、深度值H、聲程值S
缺陷定量：實時顯示SL、EL、GL、RL定量值
實時顯示孔狀缺陷Φ值
缺陷定性：通過波形，人工經驗判斷
曲面修正：曲面工件探傷，修正曲率換算
B型掃描：實時掃查，描述缺陷橫切面

聲光報警

閘門報警：進波報警、失波報警
DAC報警：自由設定SL、EL、GL、RL報警

數據存儲

500個探傷通道，存儲預先調校好各類探頭與儀器的組合參數，自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
4G記憶體，實現存儲、調出、與計算機通訊傳輸。

時鐘記錄

實時探傷日期、時間的跟蹤記錄，並存儲

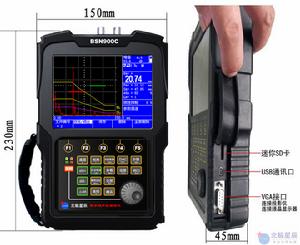

控制接口

高速USB、RS232兩種接口與計算機通訊

螢幕保護

待機時可關閉螢幕或顯示字幕，省電並延長使用壽命

技術參數

掃描範圍： 0～10000mm鋼縱波
工作頻率： 0.2MHz～20MHz
垂直線性誤差： ≤2.5%
水平線性誤差： ≤0.1%
靈敏度餘量： >65dB（深200mmΦ2平底孔）
分辨力： >42dB（5N14）
動態範圍： ≥36dB
噪聲電平： <8%
硬採樣頻率： 150MHz
重複發射頻率： 100~1000HZ
聲速範圍： 100～20000（m/s）

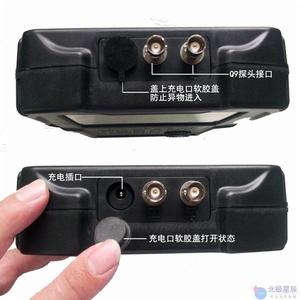

工作方式： 單晶探傷、雙晶探傷、穿透探傷
數字抑制： （0～80）%，不影響線性與增益
工作時間： 連續工作7小時以上（鋰電池）
環境溫度： （-20～70）℃（參考值）
相對濕度： （20～95）% RH
外型尺寸： 210×150×45（mm）
重 量: ≤1.0（kg）（含電池）

標準配置

1.主機1台
2.直探頭 1個
3.斜探頭 1個
4.探頭線 2條
5.電源適配器(線充）1個
6.座充充電器 1個
7.鋰電池 2組
8.說明書 1本
9.合格證、保修卡、裝箱卡 1份

選配件

1.PC超音波探傷儀通訊軟體
2.標準試塊
