用途

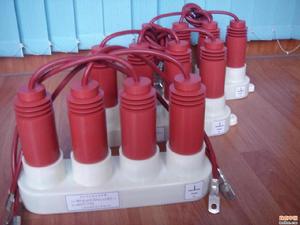

三相組合式過電壓保護器是一種新型的過電壓保護器,主要用於發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備,可限制大氣過電壓及各種開關引起的操作過電壓,對相間和相對地的過電壓均能起到可靠的限制作用。
1.保護對象:A-電動機; B-發電機、變壓器、母線線路、開關 ; C- 並聯補償電容器; O-電機中性點;
2.持續運行電壓:允許持久地施加在TBP相間及相對地的工頻電壓有效值;
3.外套類型:F矽橡膠外套,無‘F’為瓷外套;
4.使用環境:W為戶外型,無‘W’只適用於戶內;
5.附加功能:“IM”為產品帶過電壓動作記錄儀(只適用於戶內型35KV);
“J”為產品帶過電壓動作記數器(只適用於戶內型10KV及以下電壓);
J為產品帶JS-8計數器(只適用於系統電壓為35KV戶外型TBP),
6.表二中型號除“W2”為不帶高壓電纜引出外,其餘型號均採用高壓電纜外引結構。
因此,對外引電纜長度“L”及線鼻子孔徑“Φ”要求,由用戶在訂貨時註明。
三相組合式過電壓保護器的電氣原理如圖(1)所示,圖中FR為氧化鋅非線形電阻,CG為放電間隙,由於採用對稱結構,其中任意三個可分別接入A、B、C三相,另一個接地線。
三相組合式過電壓保護器與現行過電壓保護器相比,具有其它同類產品不可比擬的特點。
1.採用氧化鋅非線性電阻和放電間隙相組合的結構,使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零,氧化鋅的非線性特性又使放電間隙動作後立即熄弧,無續流、無截波,放電間隙不再承擔滅弧任務,提高了產品的使用壽命。
2.在各種電壓波形下放電值均相等,不受各種操作過電壓波形的影響,過電壓保護值準確,保護性能優良。
3.採用四星形接法,對相間和相對地的過電壓均能起到可靠的限制作用。可將相間過電壓大大降低,與常規避雷器相比,相間過電壓降低了很多,保護的可靠性大為提高。
4.採用矽橡膠外套和高壓電纜外引結構,具有易安裝、密封性強、體積小、耐震(振)動等優點。可直接安裝在開關櫃的手車底盤上或互感器室內。
5.使用的環境溫度為-40℃~+60℃,海拔高度小於2000m(高於2000m訂貨時註明)。
6.在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓,其能量小於2ms400A方波衝擊能量時,TBP可以起到保護作用。
電機中性點過壓保護器
型號 | 保護器持續 運行電壓 有效值 (KV) | 電機額定電壓有效值 (KV) | 雷電衝擊電流殘壓 不大於 (KV) | 直流1mA參考電壓 不小於(KV) | 圖號 |
TBP-O-2.13F | 2.13 | 3.15 | 6.0 | 3.4 | 2 |
TBP-O-4.6F | 4.6 | 6.3 | 12.0 | 6.9 | 2 |
TBP-O-7.6F | 7.6 | 10.5 | 19.0 | 11.3 | 2 |
