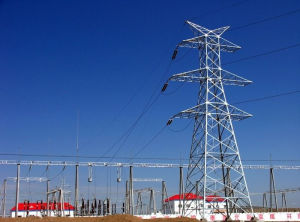

高壓輸電線路
ADSS光纜的優點
1.施工作業簡單。免除了立桿、架設鋼絞吊線和在吊線上掛滑輪敷設光纜的程式，可像電力線一樣，直接飛渡田野、溝坎和河流。
2.通信線路與電力線路各成體系，無論是哪種線路出現故障，維護檢修等均不會互相影響。
3.與電力系統使用的捆綁式和纏繞式光纜相比，ADSS不依附電力線或地線，單獨架設於桿塔上，可在不停電的條件下施工。
4.光纜在高強度電場中具有優越的性能，不受電磁干擾、特種材料製成的外護套，免遭雷擊。
5.省去了通信線路勘測及桿塔建設過程，簡化了工程建設。
6.光纜直徑小、重量輕，減少了冰凌和風力對光纜的影響，也減輕了桿塔和支撐物的負荷。最大限度利用桿塔資源，500KV以下高壓輸電線纜上將廣泛套用。
ADSS 光纜的特性
1.單模、多模光纖及綜合光纜設計。
2.圓滑的外形，使光纜具有優越的空氣動力性能。
3.全介質的光纜結構有利於安裝及維護。
4.溫度適應範圍廣，線膨脹係數小，滿足惡劣環境要求。
5.耐漏痕電壓25KV。
6.扭距平衡和芳綸纏繞，使光纜具有極高的抗拉強度和防彈性能。
ADSS 光纜結構設計、技術規範
1.ADSS光纜設計要素：
A 所出環境氣象區域：a 風速 b 敷冰厚度 c 氣溫 d 地形地貌
B 被架設的電力線路：a 額定高壓和最高運行電壓
b 桿塔型式及導線、地線的型號和布置
c 耐張段長度、標準擋距（代表擋距、最大水平擋距、最大垂直擋距）
d 各耐張段的導線、地線最大弧垂。
2.光纜結構圖
3.ADSS光纜技術規範
纜芯和纜徑
光纜型號及重量
抗拉強度、抗壓強度
震動與舞動
延伸率及余長
外護套的抗電痕
金具相容性
ADSS光纜金具
耐張線夾用途：
ADSSADSS預絞絲耐張線夾主要用於架空自承式ADSS光纜線路的固定、錨緊， 一般安裝於終端塔、緊線耐張塔、轉角塔等位置。 組成：預絞絲耐張線夾組件每套包括：內絞絲、外絞絲、拉環。用戶可根據設計要求配置選購其它的連線件。特點：預絞絲耐張線夾對導線（光纜）的握力可達到導線（光纜）極限抗拉強度（R.T.S）的95%以上， 無應力集中及振動應力的影響。
單層耐張線夾 用途：
ADSS單層耐張線夾，與耐張線夾作用相似。主要用於50～200米短跨距的轉角、耐張、終端等桿塔,不但適於架空光纜，還可用於架空導線、拉線等的錨接安裝以及光纜施工中作牽引線夾用。特點：結構簡單，安裝快捷方便。組成：單層耐張線夾是由預絞絲、拉環、U形環等組成。單層耐張線夾亦可根據用途及按用戶的要求選取鋁包鋼絲或鍍鋅鋼絲材料來製造
懸垂線夾 用途：ADSS預絞絲懸垂線夾主要用於架空自承式ADSS光纜線路上，作懸掛光纜之用，與普通懸垂線夾的作用相似。建議使用線上路轉角≤30º時的環境。特點：1、極低的靜態應力的合理分布，提高了動態應力(如振動或舞動)的承受能力，其握力可達光纜極限抗拉強度(RTS)的10%～20%。2、與光纜無剛性接觸(柔性握緊)，使磨損降至最低。3、優良材質使線夾有良好的彈性和韌性，極強抗疲勞性和防腐性，安全使用年限長。4、不僅有效地保護光纜，而且其平滑的輪廓外形使電暈放電及電磁損耗大大減小。組成：預絞絲懸垂線夾由內絞絲、外絞絲、橡膠外掛程式、懸垂夾板(殼體)等組成。用戶可根據設計要求配置選購其它的連線件。
雙懸垂線夾用途：
ADSS預絞絲雙懸垂線夾也稱雙支點懸垂線夾，它除了具有一般單懸垂線夾的所有性能之外，主要用於跨越江河、峽谷等800米以上長距離架空ADSS光纜線路及轉角30°～60°的桿塔上。特點：光纜由雙支點支撐固定及保護，從而保證了長跨越、大轉角環境下光纜的運行安全可靠。組成：預絞絲雙懸垂線夾由內層絲、外層絲、橡膠外掛程式、懸垂夾板、掛板、三角聯板等組成。用戶可根據設計要求配置選購其它的連線件。
機械懸垂線夾用途：
短跨距懸垂線夾是懸垂線夾的一種，介於切線線夾與預絞絲懸垂線夾之間。適用線路檔距在100～200米之間，線路轉角為15º以下的直線桿塔。金具的破斷強度≥40KN。特點：它具有切線線夾便捷的特點，由於增加了預絞絲加強層，同時也增強了光纜一定的抗動態荷載能力。組成：機械懸垂線夾由加強層預絞絲、橡膠外掛程式、殼體、U形環等組成。
切線線夾用途：
切線線夾屬直線懸垂線夾一種，主要為小跨距的架空光纜提供輕便、簡捷、低費用的保護安裝線夾，特別適於城區通信網建設和改造的需要。主要用於100米以下短跨距直線桿塔，或轉角小於15º的桿塔上的光纜安裝。破斷強度≥40KN。組成：每套切線線夾包括：殼體、橡膠外掛程式、螺栓、螺母、墊圈等。
預絞絲切線線夾用途：預絞絲切線線夾主要用於75米以下檔距線路上的直線桿塔。特點：預絞絲切線線夾與切線線夾的作用相仿，但其安裝更為簡捷。安裝人員不需專用工具，以徒手操作便可順利地進行安裝，並很容易保證安裝質量，且重量亦輕巧。組成：預絞絲切線線夾由預絞絲線夾腿、套環、直角掛板組成。
防電暈圈用途：防電暈圈主要用在220KV以上與輸電線路同桿塔架設的ADSS光纜上。由於光纜和預絞絲金具都位於較高的電場空間，預絞絲金具末端易受電暈放電影響。對光纜的安全運行產生威脅。防電暈圈可極大地改善預絞絲末端電場狀態，減少因電暈對光纜產生的電腐蝕，延長光纜的使用壽命。
