軟啟動器採用三相反並聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路，使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。

ABB

ABB

ABB集團位列全球500強企業，集團總部位於瑞士蘇黎世。ABB由兩個歷史100多年的國際性企業瑞典的阿西亞公司(ASEA)和瑞士的布朗勃法瑞公司(BBC Brown Boveri) 在1988年合併而成。兩公司分別成立於1883年和1891年。 ABB是電力和自動化技術領域的領導廠商。ABB的技術可以幫助電力、公共事業和工業客戶提高業績，同時降低對環境的不良影響。ABB集團業務遍布全球100多個國家，擁有11.7萬名員工，2009年銷售額高達320億美元。

ABB公司介紹

ABB發明、製造了眾多產品和技術，其中包括全球第一套三相輸電系統、世界上第一台自冷式變壓器、高壓直流輸電技術和第一台工業機器人，並率先將它們投入商業套用。 ABB擁有廣泛的產品線，包括全系列電力變壓器和配電變壓器，高、中、低壓開關櫃產品，交流和直流輸配電系統，電力自動化系統，各種測量設備和感測器，實時控制和最佳化系統，機器人軟硬體和仿真系統，高效節能的電機和傳動系統，電力質量、轉換和同步系統，保護電力系統安全的熔斷和開關設備。這些產品已廣泛套用於工業、商業、電力和公共事業中。 ABB與中國的合作開始於100多年前的1907年。當時ABB向中國提供了第一台蒸汽鍋爐。1974年ABB正式在香港設立了中國業務部，隨後於1979年在北京設立了永久性辦事處。1994年ABB將中國總部遷至北京，並在1995年正式成立了ABB（中國）有限公司。天津優姆金公司由此成為了ABB產品的最大供應商。 迄今在中國擁有15300名員工，在60個不同城市服務於30個本地企業和40個銷售與服務分公司。2009年，ABB在中國的銷售額達43億美元，繼續保持了中國作為ABB全球第一大市場的領先地位。ABB高度重視吸引、培養和保留人才，積極承擔社會責任，是廣受尊重的最佳僱主之一。

軟啟動器

軟啟動器套用特點及選型

軟啟動器工作原理 軟啟動器採用三相反並聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路，主電路圖見圖1。使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。軟啟動器同時還提供軟停車功能，軟停車與軟啟動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩衝擊 軟啟動器的選用 （1）選型：目前市場上常見的軟啟動器有旁路型、無旁路型、節能型等。根據負載性質選擇不同型號的軟啟動器。 旁路型：在電動機達到額定轉數時，用旁路接觸器取代已完成任務的軟啟動器，降低晶閘管的熱損耗，提高其工作效率。也可以用一台軟啟動器去啟動多台電動機。 無旁路型：晶閘管處於全導通狀態，電動機工作於全壓方式，忽略電壓諧波分量，經常用於短時重複工作的電動機。 節能型：當電動機負荷較輕時，軟啟動器自動降低施加於電動機定子上的電壓，減少電動機電流勵磁分量，提高電動機功率因數。 （2） 選規格：根據電動機的標稱功率，電流負載性質選擇啟動器，一般軟啟動器容量稍大於電動機工作電流，還應考慮保護功能是否完備，例如：缺相保護、短路保護、過載保護、逆序保護、過壓保護、欠壓保護等。 3 Alt48軟啟動器的特點 Alt48軟啟動器啟動時採用專利技術的轉矩控制。轉矩斜坡上升更快速，損耗更低。具有電動機和軟啟動器綜合保護功能，能全時連續檢測電機電流，提供電機可靠和完整保護，這種保護功能在啟動結束旁路後仍能起作用，這是其它軟啟動器都不具備的。 Alt48在保持加速力矩的同時，實時計算定子和轉子的功率。在整個加速周期連續計算電機功率因數和定子損耗，通過檢測電壓和電流來計算功率因數，並扣除定子損耗，得到實際的轉子功率和電機力矩 軟啟動器的套用 即一台軟啟動器帶兩台水泵，可以依次啟動，停止兩台水泵。一拖二方案主要特點是節約一台軟啟動器，減少了投資，充分體現了方案的經濟性，實用性。 (1) 啟動過程：首先選擇一台電動機在軟啟動器拖動下按所選定的啟動方式逐漸提升輸出電壓，達到工頻電壓後，旁路接觸器接通。然後，軟啟動器從該迴路中切除，去啟動下一台電機。 (2) 停止過程：先啟動軟啟動器與旁路接觸器並聯運行，然後切除旁路，最後軟啟動器按所選定的停車方式逐漸降低輸出電壓直到停止。 5 套用效果 通過一年的運行，表明該裝置可靠性高，性能完善，能滿足生產要求。主要體現在以下幾點： (1) 使用軟啟動器後，啟動電流明顯降低，減少配電容量與增容投資。 (2) 軟啟動器實現平穩啟動，對水泵及管道無衝擊，提高供電可靠性和供水可靠性。 (3) 採用軟停車方式減少對機械的衝擊，防止水錘效應，延長水泵及其相關設備的使用壽命。 (4) 多種啟動模式及保護功能融於一體，防止事故的產生。ABB軟啟動器特點及選型

自動化技術 自動化技術部為顧客提供汽車、化工、消費品、電子、生命科學、製造、船舶、金屬、採礦、造紙、石油、渦輪增壓器、以及共用等工業領域。除了為客戶提供專業技術知識外，ABB還提供技術服務，包括基於工業IT的測量、控制、儀器儀表、流程分析、傳動技術、電機技術、電力電子技術、機器人技術、軟體、低壓產品、現場維護和設備管理等等。這些服務和產品大部分是通過我們的外部合作夥伴提供的，如分銷商、系統集成商、承包商和單機配套商。 軟啟動器的工業信息化 得益於ABB廣泛推行產品標準化的概念，如今通過工業信息化的元件——無論它們是產品還是系統，全殲還是硬體，都可以作為更大型解決方案的“構建模組”，實現在實時自動化和信息系統中的無縫運作。在產品的層次上，帶有ABB工業信息化標誌的產品可以完美的配合工作。關於所有產品的相關信息都有基於ASpectObject技術的電子版周期中都配備有進行有效安裝，使用和維護所需的工具。 軟啟動器 當第一台電動機出現時，工程師就一直在尋找一種方法，避免在使用直接起動和星三角起動時出現的電器和機械問題。子20世紀80年代初，ABB就一直生產軟啟動器，並且擁有寶貴的經驗。如今這些經驗也融入到產品系列的設計中。最新推出的PST系列是ABB在軟啟動技術上的一次重大進步。套用了現代電力電子學中的職能電路和軟體，ABB開發出的軟啟動和停止時的電流和電壓，同時還參加了幾種設計特性。 機械和電氣問題的解決方案 交流電動機—被稱做“工業的馱馬”，用於驅動風扇、壓碎機、攪拌機、水泵、輸送帶等設備。在全世界的生產中，經常引發不必要的負荷高峰。這些不良的啟動方式造成多方面的損壞，其中包括： 1、電氣問題：在直接起動或者星三角起動中產生的電壓和電流突變，帶來了大量的電器問題，這些突變現象可能使得本地電網過載，並產生不可變動的電壓波動，從而影響與電網連線的其他設備。 2、機械問題，整條輸送帶都會受到劇烈的影響。 3、運行問題，例如管道的壓力、損壞輸送帶上的產品，一級引起唱作升降機的不舒適。 經濟損失也應當備受關注的：每個技術問題和故障後，一級因需要維修及停產造成的大量損失。 解決這些問題的簡單方法是安裝ABB的PSR、PSS或者PST型軟啟動器。有了ABB軟啟動器就可以順暢的啟動和停止，最大程度的減少機械上呵電器上的衝擊。

ABB軟啟動器選型

ABB軟啟動器尺寸小巧、嶄新魅力的設計，是 一種集電機軟起動、軟停車、輕載節能和多種保護功能於一體的新穎電機控制裝置，可以實現現場匯流排控制，易於設定、調試。它的主要構成是串接於電源與被控電機之間的三相反並聯閘管及其電子控制電路。運用不同的方法，控制三相反並聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。所有界限均在前面，減少了安裝時間，降低了維護成本。 ABB軟啟動器PST / PSTB軟啟動器（230-600V） PST 30---300 ABB軟啟動器 PST30-600-70 ABB軟啟動器 PST37-600-70 ABB軟啟動器 PST44-600-70 PST50-600-70 PST60-600-70 PST72-600-70 PST85-600-70 PST105-600-70 PST142-600-70 PST175-600-70 PST210-600-70 PST250-600-70 PST300-600-70 PST30-600-70T PST37-600-70T PST44-600-70T PST50-600-70T PST60-600-70T PST72-600-70T PST85-600-70T PST105-600-70T PST142-600-70T PST175-600-70T PST210-600-70T PST250-600-70T PST300-600-70T ABB軟啟動器PSTB 370 …1050 ( 內置旁路接觸器 ) PSTB370-600-70 PSTB470-600-70 PSTB570-600-70 PSTB720-600-70 PSTB840-600-70 PSTB1050-600-70 PSTB370-600-70T PSTB470-600-70T PSTB570-600-70T PSTB720-600-70T PSTB840-600-70T PSTB1050-600-70T

ABB軟啟動器參數設定方法

軟起動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能於一體的新穎電機控制裝置，國外稱為Soft Starter。它的主要構成是串接於電源與被控電機之間的三相反並聯閘管及其電子控制電路。運用不同的方法，控制三相反並聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。
軟起動器和變頻器是兩種完全不同用途的產品。變頻器是用於需要調速的地方，其輸出不但改變電壓而且同時改變頻率；軟起動器實際上是個調壓器，用於電機起動時，輸出只改變電壓並沒有改變頻率。變頻器具備所有軟起動器功能，但它的價格比軟起動器貴得多，結構也複雜得多。
ABB PSS系列軟啟動器有3個鏇轉設定開關合一個2位撥動開關，對於各種不同的套用場合都能完成基本的參數設定。
1．啟動曲線——設定啟動時電壓提升的時間
說明：斜坡升壓軟起動。這種起動方式最簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一定函式關係增加。其缺點是，由於不限流，在電機起動過中，有時要產生較大的衝擊電流使晶閘管損壞，對電網影響較大，實際很少套用。啟動時間可在1-30秒內調整。
2．停止曲線——設定停止時間電壓下降的速度
說明：電機停機時，傳統的控制方式都是通過瞬間停電完成的。但有許多套用場合，不允許電機瞬間關機。例如：高層建築、大樓的水泵系統，如果瞬間停機，會產生巨大的“水錘”效應，使管道，甚至水泵遭到損壞。為減少和防止“水錘”效應，需要電機逐漸停機，即軟停車，採用軟起動器能滿足這一要求。軟起動器中的軟停車功能是，晶閘管在得到停機指令後，從全導通逐漸地減小導通角，經過一定時間過渡到全關閉的過程。停車的時間根據實際需要可在0 ~ 30s調整。

3．初始電壓/限流功能——設定啟動曲線的開始電壓水平以及停止曲線的終止電壓水平
初始電壓說明：30%-70%全電壓範圍內可調節5級

限流功能說明：這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值後保持恆定，直至起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。該起動方式是套用最多的起動方式，尤其適用於風機、泵類負載的起動。
在PSS系列的軟啟動器中實現限流功能，需要外加附屬檔案電流互感器T2（變比可根據軟啟動型號選擇）。在1.5—4倍的電流互感器變比範圍內11可調。為了避免較大電流對電網的污染，常在1。5—2倍之間選擇，初始電壓總是固定在40%的位置。
限流功能僅對啟動有效。

4．用於連線方式的選擇

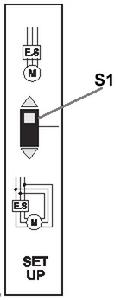

說明：軟啟動器的主迴路可有不同的接法，即與電機“外接”或與電機“內接”，開關S1於相應的位置。
“外接”是將軟起動器的功率元件接在三角形接法電動機的外部，控制電機的線電流。“內接”是將軟起動的功率元件接到三角形接法電動機的內部，控制的是三角形接法電機的相電流。由於線電流是相流的1.73 倍，所以同樣的軟起動器在“內接”時可提高控制電流（功率）的1.73倍。
在實際套用中常以“外接”形式套用，“內接”方式浪費電機連線電纜，增加投資。
5．旁路功能
說明：當啟動過程完成時，內置觸點便會閉合；而停車信號發出時，內置觸點便會打開。
軟起動結束，旁路接觸器閉合，使軟起動器退出運行，直至停車時，再次投入，這樣即延長了軟起動器的壽命，又使電網避免了諧波污染，還可減少軟起動器中的晶閘管發熱損耗。
在電控櫃內還可實現由於軟啟動器的損壞而使用接觸器“直接啟動”的方式。不影響用戶的正常生產。
6．如何實現電機保護功能
由於PSS系列軟啟動器沒有內置電子過載保護器（PST/PSTB系列已經內置），需要在主迴路增加熱繼電器實現過載保護功能，隨時跟蹤檢測電機電流的變化狀況。過載時，關斷晶閘管並發出報警信號。
