AT89S51/LS51的特性
89S51 在工藝上進行了改進，89S51 採用 0.35nm 新工藝，成本降低,而且將功能提升,增加了競爭力。89SXX 可以像下兼容89CXX 等51 系列晶片。市場上見到的89C51 實際都是Atmel 前期生產的巨量庫存而以。如果市場需要，Atmel當然也可以再恢復生產AT89C51。 AT89S51/LS51 單片機是低功耗的、具有4KB線上課編程Flash存儲器的單片機。它與通用80C51系列單片機的指令系統和 引腳兼容。片內的Flash可允許線上重新編程，也可使用非易失性 存儲器編程。他將通用CPU和線上可程式Flash集成在一個晶片上，形成了功能強大、使用靈活和具有較高性能性價比的微控制器。
AT89S51/LS51具有如下特性：
--指令架構：CISC（複雜指令）
--最大吞吐量：3MIPS
--片內 程式存儲器含有4KB的Flash存儲器，允許線上編程，檫寫周期可達1000次；
--片內數據 存儲器內含128位元組的RAM；
--I/O口具有32根可程式I/O線；
--具有兩個16位I/O線；
-- 中斷系統具有6個 中斷源、5個終端矢量、2個 中斷優先權的中斷結構；
-- 串列口是一個全雙工的 串列通信口；--具有兩個數據指針DPTR0和DPTR1；
--低功耗節電模式有節電模式和掉電模式；
--包含3級程式鎖定位；
--AT89S51的電源電壓為4.0-5.5V，AT89LS51的電源電壓為2.7-4.0V；
--振盪器頻率0-33MHz（AT89S51），0-16MHz(A-T89LS51);
--具有片內 看門狗定時器（WatchDog）；
--靈活的線上片內編程模式（位元組和頁編程模式）；
--具有斷電標誌模式POF.
--具有6箇中斷源
--具有2個計數/定時器
--具有1個串口
引腳功能
--P0口——8位、開漏極、雙向I/O口。 P0口可作為通用I/O口，但必須外接上拉電阻；作為輸出口，每個引腳可

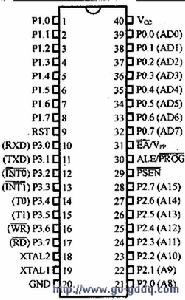

89S51晶片的引腳排列吸收8個TTL的灌電流。作為輸入時，首先應將引腳置1。 P0口也可用作外部 程式存儲器和數據存儲器是的低八位地址/ 數據匯流排的復用線。在該模式下，P0口含有內部上拉電阻。 在Flash 編程時，P0口接受代碼數據；在 編程校驗時，P0口輸出代碼位元組數據（需要外接上拉電阻）。
--P1口——8位、雙向I/O口、內部含有行拉電阻。 P1可作為普通I/O口。輸出緩衝器可驅動4個TTL負載；用作輸入時，先交 引腳置1，有片內上拉電阻將其抬到高電平。P1口的 引腳可由外部負載拉倒低電平，通過上拉電阻提供拉電流。 在Flash並行 編程和校驗時，P1口可輸入低位元組地址。在串列 編程和校驗時，P1.0/MOSI,P1.6/OSI和P1.7/SCK分別是串列數據輸入、輸出和移位脈衝 引腳。I/O具有內部拉電阻的8位雙向I/O。
--P2口用作輸出口時，可驅動四個TTL負載；用作輸入口時，先將 引腳置1，由內部上拉電阻將其提高到高電平。若負載為低電平，則通過內部上拉電阻向外輸出電流。 CPU訪問外部16位地址的 存儲器時，P2口提供高8位的地址。當CPU用8位地址 定址外部 存儲器時，P2口為P2 特殊功能暫存器內容。 在FLASH並行 編程和校檢時，P2口可輸入高位元組地址和某些 控制信號。
--P3口——局有內部上拉電阻8位雙向口。 P3口左忽出口時，輸出緩衝器可吸收4個TTL的灌電流；用作輸入口時，手先將 引腳置1，有內部上拉電阻抬為高電平。若外部負載是低電平，則通過內部上拉電阻向外輸出電流。 在與FLASH並行 編程和校檢時，P3口可輸入某些 控制信號。
