85式衝鋒鎗

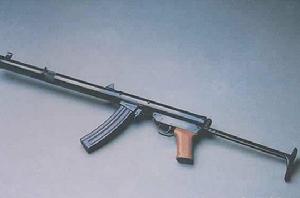

85式衝鋒鎗

85式衝鋒鎗,是中國自行設計和製造的一種新型7.62毫米口徑輕型衝鋒鎗,1985年完成設計定型。85式衝鋒鎗是中國特種兵(如:炮兵、偵察兵、通信兵、防化兵、裝甲兵、空降兵、海軍陸戰隊)的單兵自動化武器,該槍採用自由槍機式自動原理,可單、連發射擊。瞄具是片狀準星,覘孔照門翻轉式表尺。主要以單發和點射火力殺傷200米以內敵有生目標,具有結構簡單、體積小、重量輕、精度好、近距離火力強、攜帶使用方便的特點。85輕沖,重量適中、槍身短、動作靈活、反應快,較好地為特種作戰提供便捷之處,從而彌補了手槍及步槍存在的不足。特別是在山地、叢林、短兵相接、城市巷戰及解救人質的戰鬥中,85(微)沖的戰術地位就更加明顯。武器具有以下優良戰、技性能:一是雙保險,安全係數大。雙保險機構就能有效地防止武器的偶然發火,避免走火和誤傷事故的發生。二是槍托側向摺疊,提高了射擊精度。三是使用彈藥的種類多。85衝鋒鎗即可使用64式7.62毫米微聲衝鋒鎗彈,又可使用51式7.62毫米手槍彈,這對提高彈藥利用率、槍種彈藥的互換性、方便生產等方面均有很多益處。

基本信息

發展沿革

85式輕型、微聲衝鋒鎗是中國第二代衝鋒鎗,也是中國第二代輕武器的代表作之一,二者組成一個小的槍族,統稱85式衝鋒鎗,兩槍除消音筒、槍管部件不能互換外,其他零部件均可以互換。85式輕型、微聲衝鋒鎗於1983年開始研製,1985年設計定型。兩種衝鋒鎗的研製成功,標誌著中國衝鋒鎗的設計和製造水平達到了世界先進水平 。

85式衝鋒鎗研製時期正是中國文化大革命結束、軍品科研重新走向正規化時期。1977年,國務院、中央軍委決定成立軍委科學技術裝備委員會,負責組織有關部門研究提出人民解放軍各個時期武器裝備發展的要求,統一組織各種武器裝備的科研、設計、試製、定型、生產。同年還恢復了“文化大革命”中取消的駐廠軍代表制度。之後,經中央軍委決定,又組建和充實了各軍兵種和總部所屬的武器裝備論證機構,負責論證擬研製裝備的論證工作。通過這些措施,為武器裝備的新發展創造了有利條件。

79式衝鋒鎗 79式衝鋒鎗

85式衝鋒鎗的誕生也可以說是一波三折。79式衝鋒鎗設計定型後,反映出來的主要問題是故障率高、威力不足。在確定研製第二代衝鋒鎗後針對79式衝鋒鎗的問題出現了兩種不同的意見,一是繼續以51式手槍彈或其改進型為基礎進行新衝鋒鎗的研製;二是以56式步機槍彈為基礎進行研製,大幅度提高武器的威力。經過充分論證,考慮到衝鋒鎗的作用主要是特種作戰,並且在輕型衝鋒鎗的基礎上可以擴展出微聲衝鋒鎗,因此最終決定以5l式手槍彈為基礎進行第二代衝鋒鎗的研製,並擴展出微聲衝鋒鎗的功能。由於有了前期充分的論證、研究,85式衝鋒鎗的研製可以說目標明確,思路清晰,主要著眼於在79式衝鋒鎗基礎上進一步減輕重量,簡化機構,提高可靠性,當時軍方提出研製的指導思想是結構簡單、改善性能、提高壽命。

85式衝鋒鎗在研製過程中引入了競爭機制,有多家單位參加了選型。最終經過多輪樣槍的試製和試驗選型,9616廠的方案勝出,並成功通過國家靶場試驗,於1985年獲準定型 。

研製歷程

技術背景

85式輕型衝鋒鎗 85式輕型衝鋒鎗

“衝鋒鎗”是國內對“submachine gun”的稱呼,港澳地區則一般採用“輕機槍”或“手提式輕機”之類的叫法。按照《兵器工業科學技術辭典——輕武器》中的定義,衝鋒鎗是“單兵雙手握持發射手槍彈的輕型全自動槍”,注意“發射手槍彈”和“輕型全自動”這兩個關鍵字,國內對衝鋒鎗的劃分方法是習慣以這兩個關鍵定義作為分類標準的。衝鋒鎗通常是指雙手持握、發射手槍子彈的單兵連發槍械,曾被稱作 “手提機關槍”。它是介於手槍和機槍之間的武器,比步槍短小輕便,便於突然開火,射速高,火力猛,適用於近戰或衝鋒,因而得名 “衝鋒鎗”。

競爭激烈

85式衝鋒鎗 85式衝鋒鎗

當時同時參加研製的單位有4家。即208所和9616廠共同研製的輕型衝鋒鎗,另外還有126廠仿製的芬蘭9mm傑迪-瑪蒂克輕型衝鋒鎗、9726廠仿製的波蘭9mm Wz63(PM63)輕型衝鋒鎗和5206廠仿製的以色列9mm烏齊輕型衝鋒鎗等。顯然,當時的競爭非常激烈,而且其他幾個廠家都是仿製外國的衝鋒鎗,只有208所和9616廠是自行設計,難度大,壓力也很大。但是,項目組按照領導機關“把基礎工作搞紮實一些、原理性工作多做一些、研製周期儘量短一些”的要求,發揮廠、所相結合的優勢,奮發圖強,進行多方案論證和最佳化設計等,終於搶先完成了設計定型任務,使85式輕型衝鋒鎗不僅被列為中國人民解放軍的制式裝備,而且還被列為中國國慶40周年的13個閱兵項目之一。

其他3家單位研製的衝鋒鎗各有缺陷,最終出局。其中:126廠仿製的芬蘭9mm傑迪-瑪蒂克輕型衝鋒鎗在進國家靶場進行設計定型試驗時,由於機構動作不可靠而出場。9726廠仿製的波蘭9mm Wz63(PM63)輕型衝鋒鎗在國家靶場進行設計定型試驗時,因可靠性差和彈匣等零、部件不能互換而遭淘汰。不過,該槍後來進行了外貿設計定型,被命名為82式輕型衝鋒鎗。5206廠仿製的以色列9mm烏齊輕型衝鋒鎗最終也走向了外貿設計定型之路 。

技術參數

85式輕型衝鋒鎗:

全長 628毫米(槍托打開); 444毫米(槍托摺疊)
槍管長 210毫米
瞄準基線長 295毫米
全重 1.95千克
理論射速 780發/分
初速 500米/秒
有效射程 200米
彈匣容量 30發
槍彈 51式手槍彈

85式微聲衝鋒鎗:

全長 869毫米(槍托打開); 631毫米(槍托摺疊)
槍管長 210毫米
瞄準基線長 319毫米
全重 2.5千克
理論射速 800發/分
初速 300米/秒
有效射程 150米
彈匣容量 30發
槍彈 7.62×25毫米64式微聲衝鋒鎗彈

設計特點

85輕沖

85式輕型衝鋒鎗 85式輕型衝鋒鎗

85式7.62毫米輕型衝鋒鎗(簡稱: 85輕沖、85衝鋒鎗),主要由6大部件組成:即槍管、機匣、槍機、槍托、彈匣和發射機等。槍管有導程為240毫米的4條右旋膛線,彈膛由4個錐體組成,槍彈殼以斜肩在第二錐體上定位。85式7.62毫米微聲衝鋒鎗另有兩個部件,即消聲碗和消聲筒 。

85式輕型衝鋒鎗是中國自行設計和製造的一種新型衝鋒鎗,1985年完成設計定型,國產85式7 62毫米輕型衝鋒鎗是中國人民解放軍特種兵(如:炮兵、偵察兵、通信兵、防化兵、裝甲兵、中降兵、海軍陸戰隊)的單兵自動化武器,該槍採用自由槍機式自動原理,可單、連發射擊。瞄具是片狀準星,覘孔照門翻轉式表尺。主要以單發和點射火力殺傷200米以內敵有生目標,具有結構簡單、體積小、重量輕、精度好、近距離火力強、攜帶使用方便的特點。此槍的主要優點是可發射51式和64式手槍彈,發射64式手槍彈消聲果最好,噪聲可減少到80dB,發射51式手槍彈時,消聲效果稍差。

該槍採用自由槍機式自動原理,可單、連發射擊。瞄具是片狀準星,覘孔照門,翻轉式表尺。此槍全長869毫米/631毫米(托伸/托折),空槍重2.5千克,30發弧形彈匣供彈,發射中國64式7.62毫米手槍彈時,彈頭初速300米/秒,理論射速800發/分。

它是中國79式衝鋒鎗的簡化型,此槍的主要優點是可發射中國51式手槍彈和64式減速手槍彈。85輕沖,重量適中、槍身短、操作靈活、反應快,較好地為特種作戰提供便捷之處,從而彌補了手槍及步槍存在的不足。特別是在,山地、叢林、短兵相接、城市巷戰及解救人質的戰鬥中,85(微)沖的戰術地位就更加明顯。

武器具有以下優良戰、技性能:.一是雙保險,安全係數大。雙保險機構就能有效地防止武器的偶然發火,避免走火和誤傷事故的發生。二是槍托側向摺疊,提高了射擊精度。三是使用彈藥的種類多:85衝鋒鎗即可使用64式7.62毫米微聲衝鋒鎗彈,又可使用5l式、7.62毫米手槍彈,這對提高彈藥利用率、槍種彈藥的互換性、方便生產等方面均有很多益處。85輕(微)沖在槍托摺疊與展開的情況下均可實施單、連發射擊,具有良好的射擊精度,但從攜行和動能力來講,85輕沖更便於乘車在狹窄地形上使用,為特種兵遂行戰鬥任務提供了便利條件。此槍全長628毫米/444毫米(托伸/托折),空槍重1.9千克,30發弧形彈匣供彈,彈頭初速500米/秒,理論射速780發/分 。

自動方式

85式輕型衝鋒鎗 85式輕型衝鋒鎗

85式衝鋒鎗的自動方式為自由槍機式,發射時火藥燃氣壓力通過彈殼底部作用在槍機上使之後坐,同時把彈殼緊緊地壓在彈膛壁上,由此產生的摩擦力將阻止槍機的運動。當彈殼被拉出彈膛時,彈頭早巳飛出槍口,膛內壓力也急劇下降,槍機慣性後坐並壓縮復進簧,後坐到位後,復進簧伸張,槍機在復進簧的作用下復進到位完成慣性閉鎖。自由槍機式由於沒有閉鎖機構,完全靠槍機的運動慣性和摩擦力實現閉鎖,因此儘管機構動作簡單,但是在設計時也存在很多問題,如果彈殼過長,過大的摩擦阻力會使彈殼拉斷,所以自由槍機式武器一般採用彈殼較短的手槍彈。摩擦力小而槍機後坐速度如果過快,由於膛壓還很高,就可能出現炸殼或彈殼縱向破裂的現象。由於槍機後坐速度不太大,所以起到了慣性閉鎖的作用。也就是說為了防止槍機後坐速度過大,自由槍機武器一般採用彈頭質量與初速較低的手槍彈,槍機也應有足夠的質量。

為了防止彈殼的縱向破裂,可靠地密閉火藥燃氣,彈殼的錐度應較小。在設計過程中,經過對多種槍機質量進行分析和試驗,經過最佳化設計,最終選定的質量為550克。

自由槍機式武器結構簡單,易製造、易維修、維護與訓練,抗污垢能力強。但較重的槍機在自動循環過程中撞擊大,容易影響射擊精度。

理論射速高,機匣易被火藥燃氣熏污,只適合初速低、彈殼錐度小的手槍彈 。

發射機構

85式微聲衝鋒鎗擊發機分解示意圖 85式微聲衝鋒鎗擊發機分解示意圖

為了充分利用槍機復進前沖的能量來減少槍機後坐能量,85式衝鋒鎗採用了擊針略長的前衝擊發方式,即擊針固定在槍機上,依靠復進簧的能量,在槍機未完全復進到位時,擊針撞擊底火而發火。

85式衝鋒鎗的發射機構由發射機座、阻鐵、扳機、快慢機、單發桿、連發桿和阻鐵簧、扳機簧、握把等零件組成。保險機構為手動保險。

快慢機在發射機座右側,有單、連和保險三個位置,分別用l、2、0來表示。

快慢機在1的位置上為單髮狀態,此時左側的單發桿上抬對準阻鐵,右側的連發桿被快慢機軸壓下脫離阻鐵。扣動扳機,帶動單發桿向前推阻鐵,阻鐵轉動解脫槍機發射。發射後槍機後坐壓下單發桿,使單發桿處於已經在阻鐵簧作用下復位的阻鐵之下,槍機復進被阻鐵掛住。此時,必須放鬆扳機,單發桿才能重新對準阻鐵呈待髮狀態,完成單發動作。再扣扳機射擊第二發。

快慢機在2的位置為連髮狀態,此時右側的連發桿上抬對準阻鐵,左側單發桿被快慢機軸壓下脫離阻鐵。扣動扳機,帶動連發桿向前推阻鐵,解脫槍機發射。只要扣住扳機不放,阻鐵一直不會掛住槍機,始終處於連髮狀態。

快慢機處於0的位置為保險狀態。此時左側單發桿與右側連發桿均被快慢機軸壓下脫離阻鐵,扣動扳機阻鐵不動,始終掛住槍機呈保險狀態。這種保險方式由於阻鐵沒有被制動,當武器受到跌落等劇烈振動時,有可能阻鐵因慣性解脫槍機從而發生偶發火現象 。

機柄保險

85式衝鋒鎗設計特色之一是採用了一個獨特的拉機柄保險。機匣呈圓筒形,對全槍起連線作用,其前端連線接套,後端與尾鐵相連。槍管尾端與接套連線,槍機在機匣內作縱向運動。85式衝鋒鎗的機匣左側有小孔,當槍機在前方位置時,拉機柄插入孔中並迴轉90度後,槍機就不能運動,可防止武器偶發火,從而起到保險作用。解決了困擾自由槍機武器易走火的難題,排除了在做戰術動作時會走火的隱患 。

退殼機構

退殼機構抽殼機構和拋殼機構組成。抽殼機構屬於彈性抽殼機構,抽殼鉤在槍機上。拋殼機構屬於剛性頂殼機構,拋殼挺固定在機匣上。

槍機後坐時,抽殼鉤將彈殼從彈膛內抽出,當槍機後坐到彈殼底面碰撞到拋殼挺時,彈殼即從機匣右上方被拋出 。

槍托

槍托為摺疊式,由尾鐵、肩托、槍托桿和卡筍等組成。槍托為直移式斜面卡筍剛性定位,可向右側摺疊,結構緊湊合理,摺疊後貼身舒服穩定,不掛扯衣服。槍托與尾鐵的接觸面為小角度斜面。如有磨損可自動補償,保證槍托擺動量處於最小狀態,有利於射擊精度 。

供彈

85式輕沖、微沖兩槍的彈匣通用,為30發弧形彈匣,由彈匣體、輸彈板、輸彈簧等組成。通過內部結構最佳化保證了一種彈匣4種不同形狀的槍彈共用,即5l式手槍彈、5l式平頭彈、5l式鋼珠彈和64式微聲手槍彈,體現出了85式衝鋒鎗的設計特色 。

特點概覽

85式衝鋒鎗 85式衝鋒鎗

85式輕沖初速為500米/秒,全槍重1.9千克,全槍長682毫米,槍托摺疊時長為444毫米。85式微沖初速為300米/秒,全槍重2.5千克,全槍長869毫米,槍托摺疊時長634毫米。兩支槍的理論射速為800發/分,有效射程200米,具有體積小、重量輕、結構簡單、精度高、工藝好、成本低、便於攜帶、使用方便等特點,可靠性高、適應性強,兩支槍組成一個小槍族。歸納起來,85式衝鋒鎗具有以下特點:

一是採用自由槍機自動方式和非切削一次成型工藝,以及管材和普通工具機就能加工的圓柱迴轉體零部件,結構簡單,工藝好;

二是體積小,重量輕,布局合理;

三是瞄準系統設計合理,不僅瞄準基線長,而且準星/表尺缺口適宜,還採取了一系列提高精度的有效措施,如果需要還可安裝各種光學瞄準鏡,所以精度好,尤其是點射精度更好;

四是設有快慢機保險、拉機柄保險和擊發前的機械保險,尤其是拉機柄保險結構簡單,動作可靠,克服了自由槍機自動方式易走火的通病;

五是雙推桿發射機構動作可靠,完全可以從機構上保證減少自由槍機式武器容易出現單打連的幾率;

六是彈匣不僅容量較大(30發),而且適應5l式平頭彈和51式鋼珠彈;

七是注重一件多用的設計,利於減少零件,而且附屬檔案隨槍帶,方便分解和擦拭等。

85式衝鋒鎗在樣槍階段曾像“司登”衝鋒鎗一樣被人嘲笑為“玩具槍”,不過兩支衝鋒鎗最終經受住了考驗,在實戰之中贏得了人們的信任,各種質疑的聲音自然也就煙消雲散了 。

彈藥種類

85衝鋒鎗即可使用64式7.62毫米口徑微聲衝鋒鎗彈,又可使用51式7.62毫米手槍彈,這對提高彈藥利用率、槍種彈藥的互換性、方便生產等方面均有很多益處。該槍採用自由槍機式自動原理,可單、連發射擊。瞄具是片狀準星,覘孔照門,翻轉式表尺。此槍全長869毫米/631毫米(托伸/托折),空槍重2.5千克,30發弧形彈匣供彈,發射中國64式7.62毫米微聲衝鋒鎗彈時,彈頭初速300米/秒,理論射速800發/分。

85微沖

85式微聲衝鋒鎗 85式微聲衝鋒鎗

85式微聲衝鋒鎗(簡稱: 85微沖),是中國自行設計和製造的一種新型衝鋒鎗,1985年完成設計定型,主要用於偵察兵、傘兵和其他執行特殊任務的人員。

它是64式微聲衝鋒鎗的簡化型,其外形和消聲機構與64式衝鋒鎗一樣,有些機構則與85式輕型衝鋒鎗相同。

此槍的主要優點是可發射51式和64式手槍彈,發射64式手槍彈消聲果最好,噪聲可減少到80dB,發射51式手槍彈時,消聲效果稍差。

該槍採用自由槍機式自動原理,可單、連發射擊。瞄具是片狀準星,覘孔照門,翻轉式表尺。此槍全長869毫米/631毫米(托伸/托折),空槍重2.5千克,30發弧形彈匣供彈,發射中國64式7.62毫米手槍彈時,彈頭初速300米/秒,理論射速800發/分 。

瞄準基線

85式微聲衝鋒鎗 85式微聲衝鋒鎗

85微沖的瞄準基線比85輕沖的瞄準基線長(85微沖為319毫米,85輕沖為295毫米)。因而85微沖的射擊精度要高於85輕沖,且使用範圍廣於85輕沖,如果從彈頭的殺傷效能比較.兩種武器彈頭的侵徹力則旗鼓相當。可見,兩種武器相比,既具有共同的優長,也有各自的特點 。

消聲效果

85式微聲衝鋒鎗 85式微聲衝鋒鎗

85式微聲衝鋒鎗是在85式輕型衝鋒鎗的基礎上研製的,可以發射51式手槍彈、5l式平頭彈、5l式鋼珠彈和64式微聲手槍彈等4種槍彈。用以替代64式微聲衝鋒鎗,主要裝備偵察兵、傘兵、空降兵和其他執行特殊任務的人員。85式微聲衝鋒鎗的消聲效果好。其消聲器的結構類似64式微聲衝鋒鎗的消聲器,但對消聲碗和彈頭通道尺寸都進行了最佳化設計,消聲效果明顯優於64式微聲衝鋒鎗。

85式微沖槍管較長,前方在陰線上開有螺旋形的4排各9個側排氣孔,使得槍口排出的火藥燃氣大大減少,顯著降低了膛壓。從膛口排出的燃氣再經過10個消聲碗的作用,使燃氣壓力與速度不斷下降,起到了消音、消焰與消火光的作用。另外,微聲彈採用亞音速飛行,減少了彈道激波,使火藥充分燃燒減少槍口壓力等措施也起到了消音的作用。

85式微聲衝鋒鎗 85式微聲衝鋒鎗

85輕(微)沖發射時.聲音比步機槍小得多,特別是85微沖因加裝了消聲裝置變型而成,在消聲筒內盛裝並固定了一個大消聲碗和十個小消聲碗,使其微聲、微光、微煙(三微)性能良好。使用64式7.62毫米微聲衝鋒鎗彈,在寧靜的夜晚單發射時,距離槍口100米處任何地方聽不到槍聲(微聲性);距離槍口50米處看不到光(微光性)和見不到煙(微煙性),使85微沖更易達到隱蔽、突然的目的。85輕(微)沖使用的是5l式手槍彈或64式微聲彈,在槍托摺疊與展開的情況下均可實施單、連發射擊,具有良好的射擊精度,且微沖還具有“三微”效果,為特種兵遂行戰鬥任務提供了便利條件 。

實戰運用

85式輕型衝鋒鎗 85式輕型衝鋒鎗

85輕沖,重量適中、槍身短、動作靈活、反應快,較好地為特種作戰提供便捷之處,從而彌補了手槍及步槍存在的不足。特別是在山地、叢林、短兵相接、城市巷戰及解救人質的戰鬥中,85(微)沖的戰術地位就更加明顯。武器具有以下優良戰、技性能:.一是雙保險,安全係數大。雙保險機構就能有效地防止武器的偶然發火,避免走火和誤傷事故的發生。二是槍托側向摺疊,提高了射擊精度。三是使用彈藥的種類多:85衝鋒鎗即可使用64式7.62毫米口徑微聲衝鋒鎗彈,又可使用51式7.62毫米手槍彈,這對提高彈藥利用率、槍種彈藥的互換性、方便生產等方面均有很多益處。85輕(微)沖在槍托摺疊與展開的情況下均可實施單、連發射擊,具有良好的射擊精度,但從攜行和動能力來講,85輕沖更便於乘車在狹窄地形上使用,為特種兵遂行戰鬥任務提供了便利條件。此槍全長628毫米/444毫米(托伸/托折),空槍重1.9千克,30發弧形彈匣供彈。
