3G車載遠程監控

3G車載遠程監控系統綜合了車載數字視頻處理、車輛行駛記錄系統、GPRS/CDMA移動通訊網路系統和GPS全球衛星定位技術，它能夠跨地域對機動性強、數量眾多的移動目標實現有效監控、緊急救援和提供各種信息服務。 OR-920-3G車載遠程視頻監控系統由車載監控錄像系統、無線數據傳輸系統包括3G音視頻傳輸和GPS全球衛星定位、中心控制管理系統三部分構成，其信息傳遞依靠GIS/GPS系統。只要衛星信號覆蓋的地方，就可以對所有車載目標都能夠得到有效的跟蹤、監控管理。

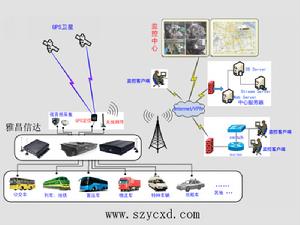

OR-920-3G系統架構

3G車載遠程監控由車載終端、傳輸網路和監控中心組成三層聯網式綜合監管系統，提供車輛防盜、反劫、行駛路線監控、車內車外視頻圖像實時無線傳輸、事故快速回響、呼叫指揮等功能，以解決現有車輛的動態管理問題。車載監控採用車輛安裝車載視頻伺服器，外接攝像機。視頻伺服器通過3G/Wi-Fi網路，監控中心能夠對車輛內的圖像進行實時監控和傳送，並採用了雙碼流技術，本地錄像採用D1解析度，網路傳輸採用CIF/QVGA/QCIF解析度，實現本地編碼存儲和遠程存儲。

OR-920-3G功能實現：

實時監控車輛

3G+GPS車載遠程監控系統可實現多信息的實時監控，車載行駛記錄終端可實時監控或隨時抽檢車輛的行駛狀態和實時位置等信息，系統自動對信息進行處理和存貯，能夠實時了解車輛的行駛狀態和運行環境，及時發現環境或人為問題，包括隨意停車，無關搭乘等。

車輛信息查詢

可隨時查詢危險品、劇毒化學品生產及運輸企業的信息，涉及劇毒化學品管理的法律法規的發布及劇毒化學品名錄。可查詢託運單位名稱、運輸單位名稱及運輸路線，運輸相關車輛和運輸相關人員，運輸劇毒化學品的名稱、數量及相關公路運輸通行證的有效期等。

緊急事件聯動

包括事故現場的交通管制、事故現場周邊人員疏散、事故的緊急救援等，相關信息可以實時傳送到監控指揮中心，便於對事故的及時處理。

信息存儲處理

車輛到達運輸目的地後，可通過有線/無線網路下載查詢車輛行駛記錄儀與錄像檔案資料。存貯的圖像和數據信息能被列印、回放，以便於檢查車輛運行軌跡和系統操作日誌。

全程定位監控

通過3G無線網路和GPS衛星定位系統，可以將定位信號輸送到車輛監控調度中心。監控調度中心通過上傳的信息，通過服務中心實現車輛的定位導航、服務救援軌跡記錄等功能。

報警功能

3G+GPS車載遠程監控系統具有報警輸入接口，可以連線任何種常規的報警設備。當有報警發生時，報警信息即被遠傳到監控中心，在監控中心的伺服器上可以看到報警車輛的詳細信息，並在地圖上找到車輛的行駛路線、車速等。也可打開車輛的實時監控畫面並與司機遠程通話了解情況，作出相應的處理方案。

OR-920-3G系統架構

系統由三大部分組成：車載監控錄像系統、數據傳輸系統、中心平台。

前端監控視頻採集

車載監控系統安裝在車輛上，主要功能為車輛運行監控、錄像及無線數據傳輸。本方案在車輛上安裝2～4個遠紅外彩色攝像機，即使在沒有任何光照的夜晚，也能保證看清現場情況。
由於車輛處於移動狀態，且溫度、濕度變化很大，灰塵很多，工作環境惡劣，因此對數字錄像機的要求更高。本方案採用的車載網路視頻伺服器採用嵌入式RTOS作業系統，具有系統穩定，擴展功能強大等特點。機箱專業防震結構設計，多重保護硬碟；車速、行車路線、行車狀態等與實時圖像同步記錄功能；超速報警功能，可以記錄車速、停車時間等相關行車信息。錄像資料採用H.264壓縮方式存儲，具有圖像清晰，占用空間小，網路傳輸頻寬占用小等諸多特點。

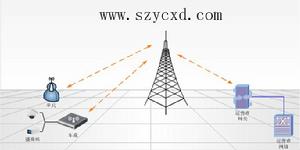

監控視頻傳輸

3G車載遠程監控系統除了本車監控和錄像外，配合使用3G無線數字傳送模組，本系統還能將車上的音視頻相關行車信息通過3G模組實時傳輸到監控中心，實現車輛的遠程音視頻監控。

中心平台監控

中央監控管理系統主要包括車輛監控管理伺服器。其主要功能有：
接收存儲：伺服器接收並存車輛上3G網路視頻伺服器傳輸過來的音視頻圖像和和車輛到達後行駛記錄儀上相關信息。
司機和車輛管理：伺服器通過下載錄像機上的資料可以存儲和管理車輛駕駛員的信息資料，包括司機姓名、年齡、駕駛記錄、車牌號碼、車型、所屬單位等各種相關信息。這樣在對車輛進行實時監控時，可以隨時調閱該車駕駛員的個人信息和駕駛記錄。管理人員可以很方便地添加、修改、刪除、查詢這些資料。

OR-920-3G系統參數：

設備型號	OR-920-3G
作業系統	嵌入式RTOS作業系統
視頻壓縮標準	H.264
預覽解析度	PAL：704576/4CIF；NTSC：704480/4CIF
回放解析度	4CIF(6 Fps)/ DCIF(12 Fps)/ 2CIF(15 Fps)/ CIF(全幀率)/ QCIF
視頻輸入	4路（PAL/NTSC自動識別；電平：1.0Vp-p，阻抗：75Ω）
視頻輸出	1路（PAL/NTSC可選；電平：1.0Vp-p，阻抗：75Ω）
視頻幀率	PAL：1/16～25幀/秒；NTSC：1/16～30幀/秒
視頻壓縮碼率	32K～2M可調，也可自定義，上限8M（單位：bps）
音頻壓縮標準	OggVorbis
音頻輸入	4路（線性電平，阻抗：1kΩ）
音頻輸出	1路（線性電平，阻抗：600Ω）
碼流類型	可選擇單一視頻流或複合流
報警輸入	7路高/低電平觸發，1路脈衝信號觸發
報警輸出	2路開關量或乾節點輸出
3G網路傳輸	內置WCDMA或EVDO模組（可選）
GPS定位	內置高靈敏度GPS定位模組
數據存儲	2.5英寸可插拔SATA/SSD硬碟和SD卡
硬碟保護	軍轉民硬碟減振專利技術
數據備份	插拔硬碟備份、USB備份
通訊接口	LAN、RS-485、RS-232、USB接口各1個
延時關機	車輛熄火後可延時5分鐘~ 6小時後關機
定時開關機	24小時定時開關機
電源輸入	DC +8 ~ +36V
電源輸出	5個DC +12V/2A輸出、1個DC +5V/2A輸出
設備功耗	≤10W
工作溫度	-10℃~+55℃
工作濕度	10%~ 95%
