輸入特性

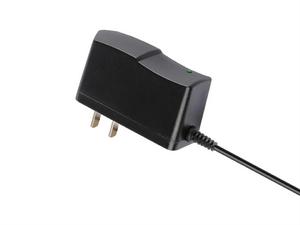

12V1A電源適配器2.1輸入電壓
(Nominal Voltage):
（Variation Range）c
2.2輸入頻率
（Nominal Frequency）:
調整頻率（Variation Frequency）:47-63Hz
2.3輸入電流
當輸入交流電壓為額定值的下限時,輸出電壓負載滿載，最大輸入交流電流0.5A。
0.5Arms max At any input voltage and rated, DC output rated load.
2.4浪涌電流
當輸出為額定負載，環境溫度為25℃，輸入240Vac冷態起動電源時的最大浪涌電流小於15A。
15Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.
2.5 AC漏電流
當輸入電壓240Vac時，最大漏電流為0.25mA。
0.25mA Max At 240Vac input.
輸出特性
3.1輸出功率
電壓（+12Vdc） 最小負載( 0A ) 最大負載（ 1A ） 峰值功率（ 2.5A ） 輸出功率（ 12W）
3.2負載特性/調整率
電壓（+12Vdc） 最小空載電壓（12.0V） 最大空載電壓（12.4V） 線性調整（ ±3% ） 負載調整（ ±5%）
3.3波紋和噪音
測試條件：任何負載正常工作下，使用示波器頻寬為20MHz連線到充電器的輸出端，同時輸出端並連一個47uF的電解電容和一個0.1uF的瓷片電容。
The ripple and noise are as follows when measure with Max. Bandwidth of 20MHz and Parallel 47uF/0.1uF,crossed connected at testing point.
電壓 最大波紋最大噪音
Voltage Ripple And Noise(Max.)
+12.0Vdc 200mVp-p
3.4啟動延遲時間
當輸入115Vac和輸出最大負載時,最大啟動時間為2S。
2 second Max. At 115Vac input and output Max. Load.
3.5上升時間
當輸入115Vac和輸出最大負載時最大時間為40mS。
40mS Max. At 115Vac input and output Max. Load.
3.6保持時間
當輸入115V和輸出最大負載時,最小保持時間為5mS。
5mS Min. At 115Vac input and output Max. Load.
3.7效率
當輸入100Vac和輸出最大負載時,最小80%。
80% 100Vac input and output Max. Load.
當輸入240Vac和輸出最大負載時，最小85%。
85% 240Vac input and output Max. Load.
3.8過沖
在電源開啟或關閉的時候,最大15%。
15%Max.When power supply at turn on or turn off
保護功能
4.1短路電路保護:
該電源供給器在短路解除時,能正常工作恢復。
The power supply will be auto recovered when short circuit faults remove.
4.2過流保護
過流故障排除後，電源將自動恢復正常工作。
The power supply will be auto recovered when over current faults remove.
4.3過壓保護
當輸出電壓超過額定電壓時,電源將保護,故障排除後能恢復正常工作。
The power supply will not be auto recovered when faults remove.
環境要求
5.1工作溫度
0℃~ -40℃,滿載,正常工作(Full load Normal operation)。
0℃to40℃,Full load Normal operation.
5.2儲存溫度
-20℃to85℃,帶外殼(With package).
5.3工作濕度
5%(0℃)～90%(40℃),72小時,滿載,正常工作
5%(0℃)～90%(40℃)RH,72Hrs,Full load Normal operating.
5.4振動
1、測試標準:國際工電子委電員會 Operating: IEC 721-3-3 3M3 5～9Hz,A=1.5mm 加速度（9～200Hz,Acceleration 5m/s2） 2、運輸（Transportation）： IEC 721-3-2 2M2
5-9Hz，A=3.5mm
9～200Hz,加速度Acceleration=5m/S2
200～500HZ,加速度Acceleration=15m/S2
3、軸向振動（Axes,10 cycles per axis）.
在測試過程中不能出現永久性的損壞。
No permanent damage may occur during testing.
在電源開啟和關閉後，樣機能夠恢復到最初條件。
The product has to restors its original situation after power off/on.)
5.5跌落試驗
一個角,三個棱, 六個面。
高度76m Height:76cm
安全要求
安全
:過CE UL GS PSE FCC ROHS SAA認證.
高壓
Primary to secondary)3000Vac/5mA/60s.
結構參數
外殼
12V1A外殼外殼尺寸: L75*W38*H29mm
The power supply size L: L75*W38*H29mm
輸出線
DC 線: AWM 2464 24AWG*2C,VW-1,80℃,FT1,300V,線上有字,總1.5米，
帶磁環，輸出線5.5*2.1*10MM
DC cable: AWM 2464 24AWG*2C，VW-1，80℃，FT1，300V，with word on
the cord,Length:1.5M, withOUT magnetic ring, 5.5*2.1*10MM
銘牌
標籤白底黑字
black words with white background
材質：PVC
Material: PVC
耐高溫110度以上
Endure heat above110℃
厚度0.2-0.3mm
Thickness:0.2-0.3mm
3*RI±0.1mm
3*RI±0.1mm
斜角2.5mm
Angle 2.5mm
