1 、 描述 :
電源適配器 (Power adapter) 又叫外置電源（開關電源適配器），它是一種小型攜帶型電子設備及電子電器的供電電壓變換設備，它的產生是由於在實際生活中，電子器件往往是不可直接使用家用電力的，因為家裡所使用的是 220 伏的電源電壓，而普遍的電子產品一般所需的電源電壓為 5 伏至 20 伏左右。所以電源適配器的作用是至關重要的（模組電源）。有了它，我們就可以方便、安全的使用這些電子產品。

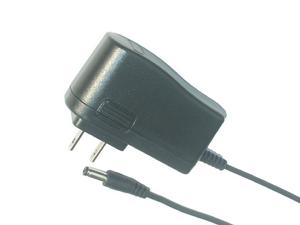

美規變壓器外觀2.1 輸入電壓 :
額定電壓 :100~240Vac
調整範圍 :90-264Vac
2.2 輸入頻率 :
額定頻率 : 50/60Hz.
調整頻率 :47-63Hz
2.3 輸入電流 :
當輸入交流電壓為額定值的下限電壓負載滿載時 , 最大輸入交流電流 0.2A .
2.4 浪涌電流 :
當輸出為額定負載 , 環境溫度為 25 ℃ , 輸入 240Vac 冷態起機時的最大浪涌電流小於為 50A .
2.5AC 漏電流 :
歐規12V1A變壓器外觀當輸入電壓 240Vac 時 , 最大漏電流為 0.25mA.
3 、 輸出特性 :
3.1 輸出功率
| 電壓 Voltage | 最小負載 Min. Load | 額定負載 Rated. Load | 峰值功率 Peak | 輸出功率 Output power |
| 12Vdc | 0.01A | 1A | 12W |
3.2 負載特性 , 調整率
| 電壓 Voltage | 最小負載 Min. Load | 額定負載 Rated. Load | 線性調整 Line Regulation | 負載調整 Load Regulation |
| 12Vdc | 0.01A | 1A | ±3% | ±10% |
3.3 紋波和噪音 :
測試條件 : 在額定電壓及額定負載條件下 , 使用示波器頻寬為 20MHz 連線到充電器的輸出端 , 同時輸出端並聯一個 47uF 的電解電容和一個 0.1uF 的瓷片電容 .
電壓 最大紋波 / 最大噪音
+12V 100mV p-p
3.4 啟動延遲時間 :
當輸入 115Vac 和輸出最大負載時 , 最大啟動時間為 2S.
3.5 上升時間 :
當輸入 115Vac 和輸出最大負載時最大時間為 40 mS.
3.6 保持時間 :
當輸入 115Vac 和輸出最大負載時 , 最小保持時間為 5 mS .
3.7 效率 y:
當輸入 100Vac 和輸出最大負載時 , 最小 85%.
當輸入 240Vac 和輸出最大負載時 , 最小 80%.
3.8 過沖 :
在電源開啟或關閉的時候 , 最大 15%.
4 、 保護功能 :
4.1 短路電路保護 :
該電源供給器在短路解除時能正常工作恢復 .
4.2 過流保護 :
過流故障排除後 , 電源將自動恢復正常工作 .
4.3 過壓保護 :
當輸出電壓超過額定電壓的 150%~180% 時 , 電源將保護 , 故障排除後能恢復正常工作 .

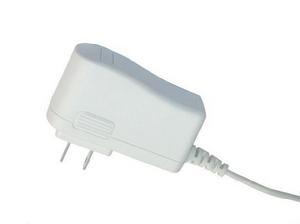

美規白色變壓器外觀5 、環境要求 :
5.1 工作溫度 :
0 ℃ -40 ℃ , 滿載 , 正常工作 .
5.2 儲藏溫度 :-20℃to 80℃
帶外殼
5.3 工作濕度 :
5%(0℃)~90%(40℃),72 小時 , 滿載 , 正常工作 .
5.4 振動 :
1. 測試標準 : 國際電工電子委員會
5~9Hz,A=1.5mm
加速度 (9~200Hz, 5m/S2)
2. 運輸 :
IEC 721-3-2 2M2
5-9Hz,A=3.5mm
9~200Hz, 加速度 Acceleration=5m/S2
200~500Hz, 加速度 Acceleration=15m/S2
3. 軸向振動 .
在測試過程中不能出現永久性的損壞 .
在電源開啟和關閉後 , 樣機能夠恢復到最初條件 .
5.5 跌落試驗 :
手托，插牆式儀器和攜帶型儀器作測試時為 1000mm ±10mm
6 、安全及 EMI 要求 :
6.1 安全 : 符合標準 GB4943-2001.
6.2 高壓 /DIELECTRIC STRENGTH Hi-Pot:
初級對次級 :4242VDC/10mA/60S,
絕緣抗阻 : 初級對次級 :10M Ω min at 500V DC.
6.4 EMI 標準
Meets the Limits of/ 測試符合
<1>.Fcc class B rules
<2>.EN55022 class B rules
<3>.GB9254-1998,GB17625.1-2003
7 、 結構參數 :

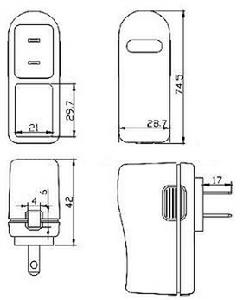

美規尺寸7.1 外殼 /: 外殼尺寸 :42*29*74.5;
7.2 輸入線 :
2 Pin CCC 插腳 /.
8 、線材 /CORD :

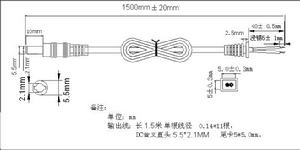

DC線規格
