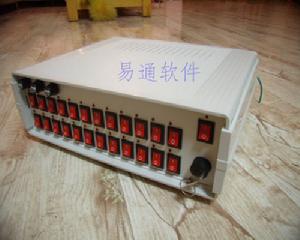

易通檯球廳燈光控制器結帳時，系統通過串口向燈光控制器傳送“關”命令，燈光控制器收到“關”命令之後，對應的開關關閉，電燈就熄滅。
電源適配器（變壓器）。為燈光控制器供電使用。8路、12路的為12V 1A，16路以上使用12V 2A。 手動開關鎖鑰匙。用於打開或關閉手動 開關的鑰匙。鑰匙一般有老闆保管。 通訊電纜。用於連線燈光控制器與電腦。 保險管。規格：250V 10A保險管。對燈光控制器起保護作用。建議應該給收銀員配備2-3個。 控制器怎么和電腦連線是用戶很多關心的問題，很多用戶還以為要打開電腦主機箱，才可以安裝控制器。其實易通控制器的安裝非常的方便，在不需要打開電腦主機箱的情況下即可完成控制器與電腦的連線通信。
易通燈光控制器使用標準的工業通訊連線埠（串口）作為通訊口，使用9芯串口線與電腦相連線。串口作為標準的工業通訊連線埠，在工業自動控制裡面套用非常的廣泛。 使用串口作為通訊口有幾大好處：
1.桌上型電腦一般都有串口。
2.安裝方便，不用拆開機箱，將串口線一插就可以。
3.信號穩定，串口被廣泛套用於工業控制，是一種通訊標準。
如何與電燈線相連線，如何布線，這是很多業主都要不怎么明白的問題，其實找個電工布一下線就OK了，對電工來說，是小事一樁。你也可以這樣理解，我要把所有燈的開關都裝在吧檯上。
以10張桌球，10路燈為例。一個燈必須要有兩根線，其中一根零線，一根火線，如果10路燈就有10根火線和10根零線。如果使用有線燈光控制器，只需將10火線（注意是火線，不是零線，上圖燈上方紅色的線）拉到收銀台，另外10根零線保持不變，仍舊拉到配電箱（上圖燈下方黑色的線），然後再從配電箱拉一根總的火線到收銀台（上圖紅色較粗的紅線）。這樣收銀台總共就有11根線了，分別是10個電燈過來的10根線，安裝時接燈控器上綠色的線，1根配電箱過來的公共火線，安裝時接燈控器上紅色的線（3組紅線短接後接公共火線）。
還有就是很多業主在布線的時間不知該選擇多粗的線。為保險選擇2.5平方以上的線，結果造成很多的浪費。我們建議功率不超過500w的時間你選擇1平方的國標線就足夠用了。
接線順序請按照以下順序有專業人士連線，不正常的連結順序可以損壞燈控器。
1、拉閘斷電。
2、將相應台子的火線連線到燈光控制器相應的線號上。
3、連線公共接入火線。
4、連線燈控器與電腦的連線線。
5、插上控制器的電源(變壓器)。
6、合閘，開電腦。
控制器的尺寸：長X寬X高=285mm*230mm*100mm
控制器的單路最大功率為500w，8路、12路的總功率是4400w，16路以上總功率是6600w。
控制器連線完畢，接通電源後打開總開關，總開關的指示燈亮起，同時被控制的桌台上方的燈會閃一下，迅速滅掉。出現以上現象表示燈控器工作正常。
正常情況下，燈光控制器受電腦軟體控制，從而控制電燈的開關的。如果某一天，電腦當機了，那么控制器因收不到電腦發出的指令將無法自動開關燈。這時，如果燈打不開，那么球廳就得停止營業；如果麻將桌的電源打不開，棋牌房也就得停止營業，這將給業主帶來極大的損失，造成很壞的影響。
使用windows2000或者XP作業系統的電腦，在正常情況下，電腦幾乎不會當機。為以防萬一，我們的控制器配置了手動開關，在您電腦當機或者不能開啟的情況下通過手動開關控制電源，保證可以繼續營業。
控制器為每路燈光都配備了手動開關和一個手動開關鎖，每個手動開關鎖配一個鑰匙，鑰匙一般由老闆自己保管。
正常營業時， 手動開關鎖打到“自動”的位置，燈光受電腦的控制。這時前面板上的手動開關無效。當電腦當機時，由老闆取出鑰匙，將手動開關鎖打到“手動”的位置，這時手動開關生效，當打到開的位置時，電燈就會打開。通過手動開燈功能，可以保證營業的繼續。
配置手動開關鎖是為了防止收銀員自己給客人開關燈，防止收銀員作弊。配置手動開關鎖之後，在正常營業時將開關鎖打到“自動”的位置，手動開關就失效了，有銀員也就無法作弊了。當電腦當機之後，老闆可以取出鑰匙，開放手動開關的功能，通過手動開燈，保證營業的繼續。
